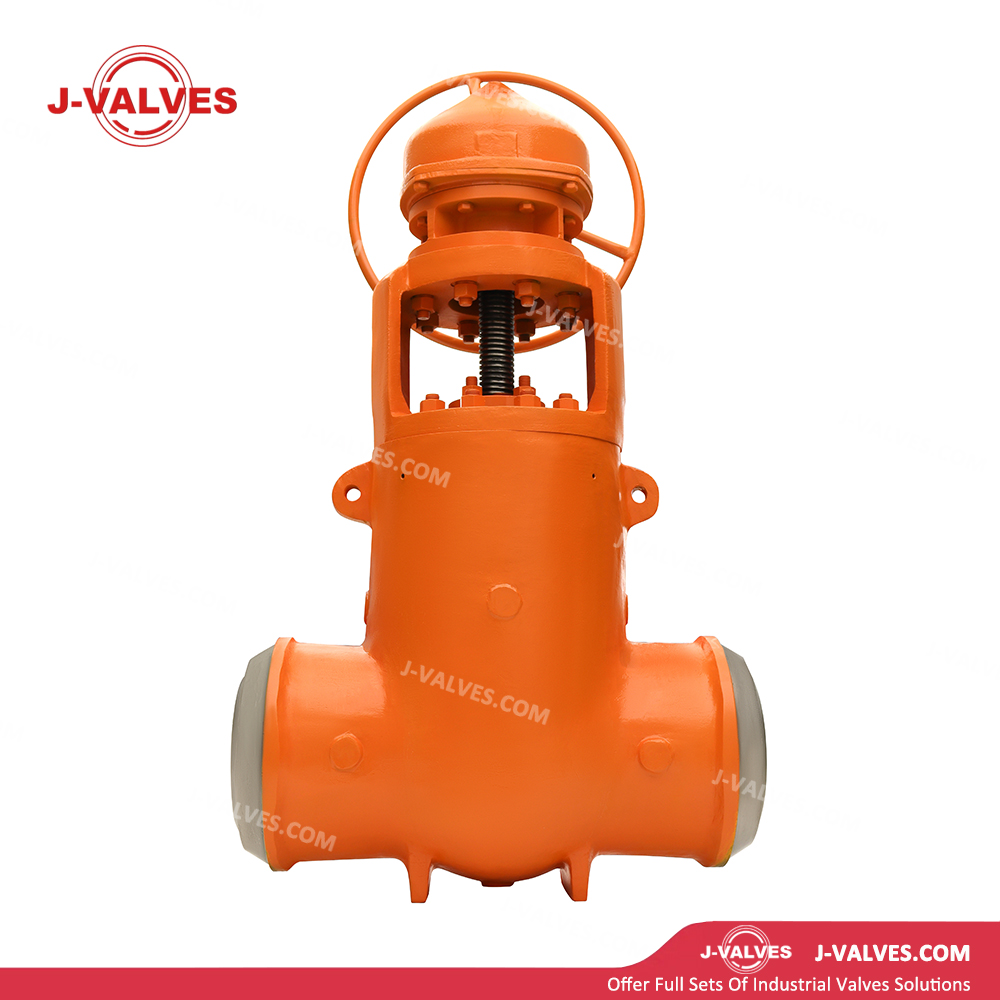

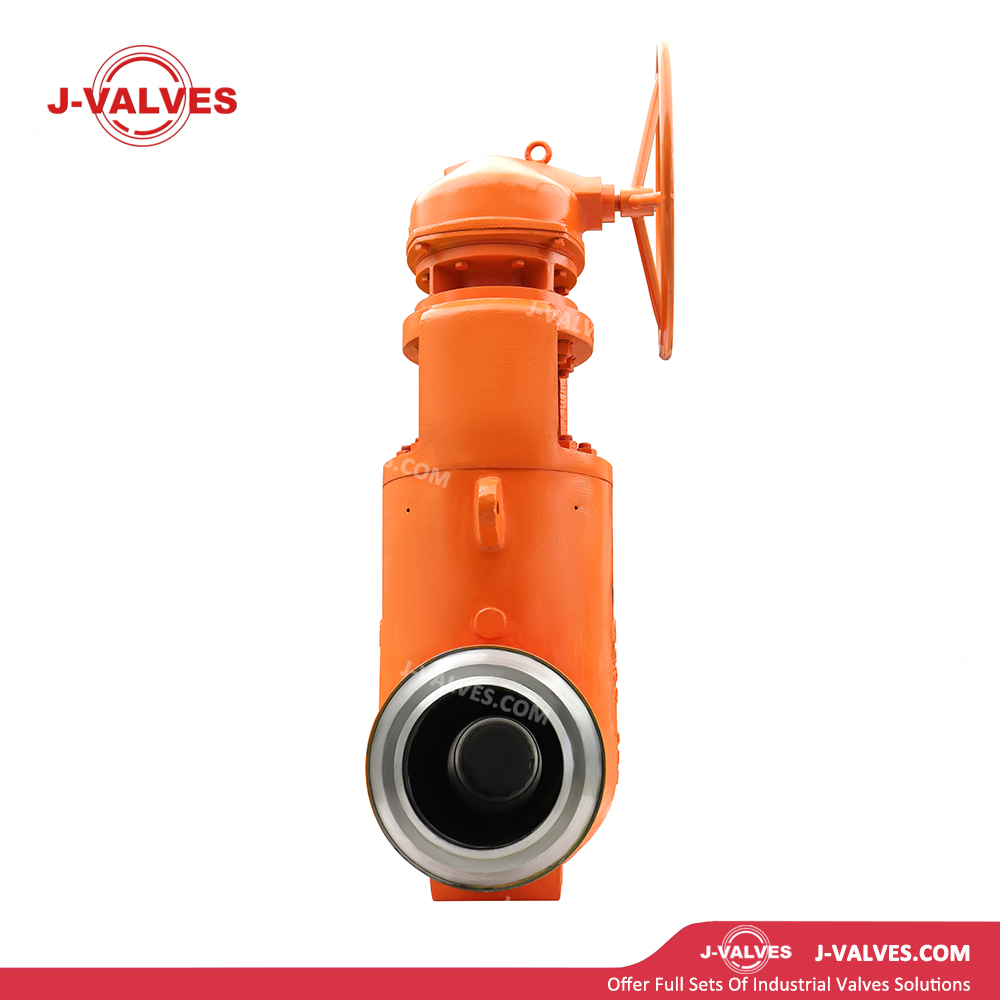

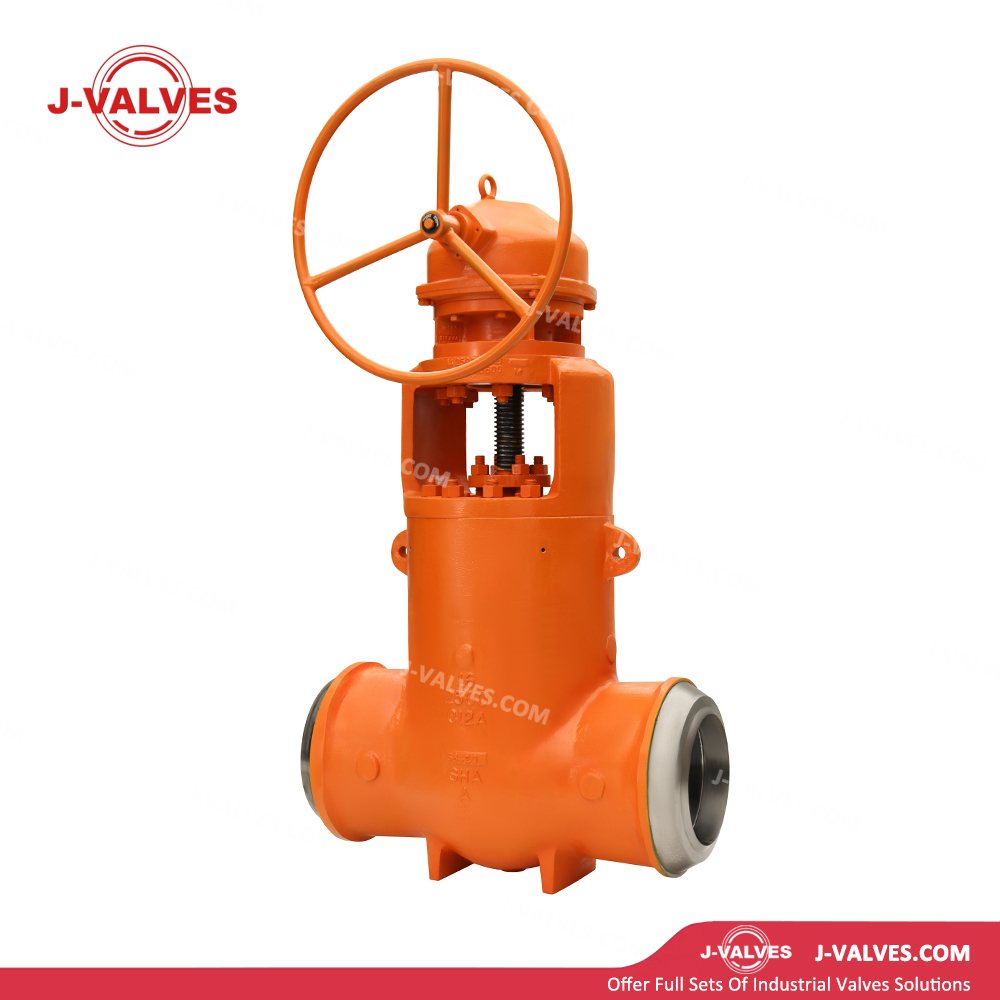

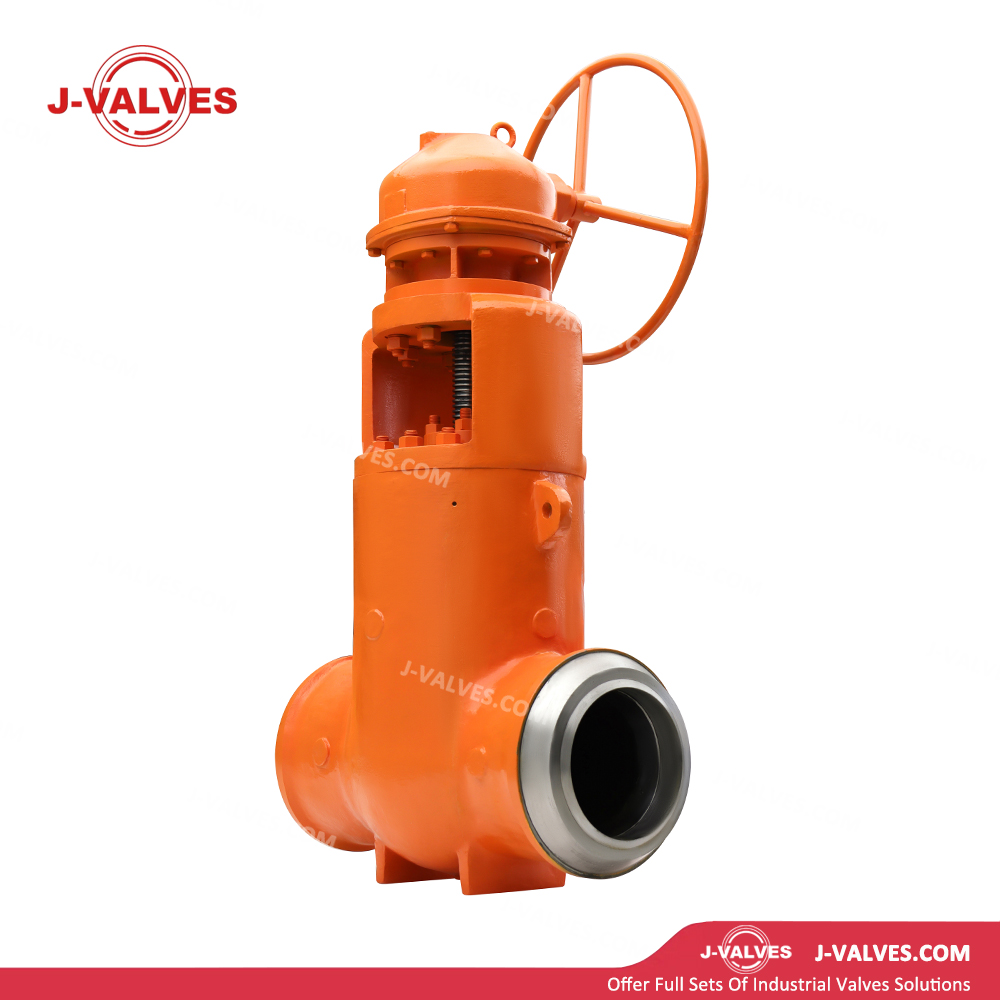

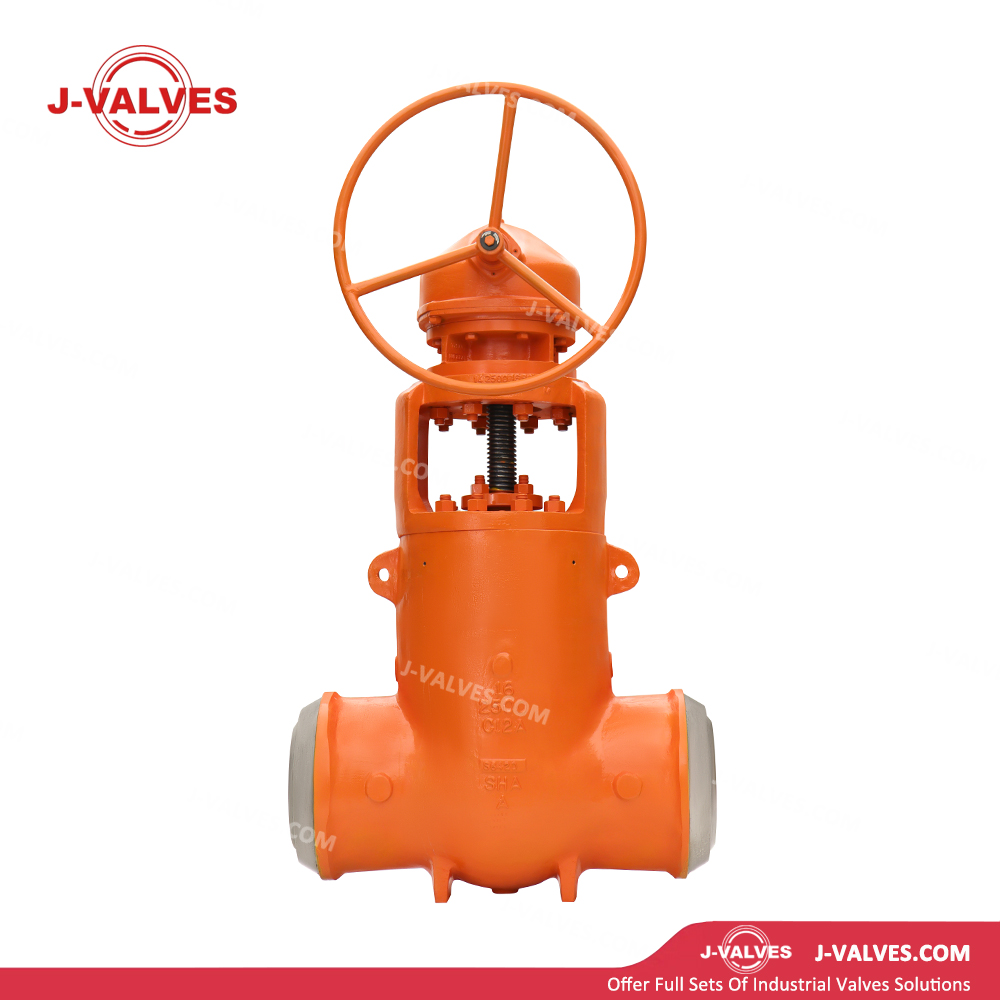

J-VALVES
Дизайн функции
Цельный кованый корпус клапана : изготовлен из цельных поковок, включая A105N, F11, F22, F91, F92, F304, F316 и т. д. Имеет плотную металлическую структуру без дефектов литья, превосходные механические свойства и значительно лучшее сопротивление ползучести и усталостную прочность, чем отливки. Подходит для условий высокого давления и переменных нагрузок.
Стыковое сварное соединение (BW) : Цельносварное стыковое сварное соединение между концами корпуса клапана и трубопроводами, соответствующее стандарту ASME B16.25. Отсутствие фланцевых уплотнительных поверхностей или болтовых соединений, что полностью исключает риск утечек в соединениях. Компактная конструкция и высокая способность выдерживать давление идеально подходят для критически важных систем высокого давления.
Самоуплотняющаяся крышка под давлением: самоуплотняющаяся конструкция (клиновая прокладка, восьмиугольная прокладка или прокладка линзы) между крышкой и корпусом. Чем выше давление среды, тем надежнее уплотнение. Адаптируется к циклам теплового расширения и сжатия при высокой температуре и давлении, предотвращая утечку при термической релаксации. По сравнению с крышками с фланцами на болтах это значительно снижает риски внешних утечек и объем работ по техническому обслуживанию под высоким давлением.
Клиновой затвор : Гибкая или жесткая клиновая конструкция, автоматически компенсирует износ уплотняющей поверхности, подходит для обычных применений с высоким давлением.
Параллельные двойные диски: предварительная нагрузка пружины между двумя заслонками обеспечивает двунаправленное уплотнение, подходящее для пара с высокой температурой и высоким давлением, а также для применений, требующих плотного закрытия.
Уплотняющие поверхности с твердым покрытием: Уплотнительные поверхности седел и шиберов наплавлены стеллитом или другими твердыми сплавами, что обеспечивает высокую термостойкость, устойчивость к эрозии и износу, что продлевает срок службы.
Конструкция с подъемным штоком: вращение штока приводит к подъему ворот. Невыдвижной шток является дополнительной опцией (шток неподвижен, только задвижка поднимается), что снижает износ уплотнения и повышает надежность уплотнения.
Конструкция крышки с верхним входом: Самоуплотняющееся соединение между крышкой и корпусом облегчает оперативное обслуживание внутренних частей без снятия клапана с трубопровода.
Удлиненный охлаждающий шток (дополнительно): шток оснащен секцией охлаждения или удлиненной конструкцией для снижения температуры сальниковой коробки, защиты набивки и приводов при работе при сверхвысоких температурах.
Пожаробезопасная конструкция: соответствует API 6FA. Графитовая набивка и металлическая уплотнительная конструкция сохраняют герметичность в случае пожара, предотвращая катастрофическую утечку.
Противовыбросовой шток: Противовыбросовая конструкция штока с верхним входом обеспечивает безопасность работы в условиях сверхвысокого давления.
Технические спецификации
Диапазон размеров: от 2 ″ до 24 ″ (DN50 до DN600)
Класс давления: 150 фунт ~ 2500 фунтов (PN10 ~ PN420)
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM A105N, A182 F11, F22, F91, F92, F304, F316, A350 LF2 (низкотемпературная сталь)
Ворота: A105N/F11/F22/F91/F92/F304/F316 + наплавка из стеллита
Сиденье: A105N / F11 / F22 / F91 / F92 / F304 / F316 + наплавка из стеллита.
Стержень: F6a (нерж. сталь 410), F316, 17-4PH, Инконель 718 (высокая температура и высокая прочность)
Прокладка: мягкое железо, низкоуглеродистая сталь, нержавеющая сталь, инконель (выбирается в зависимости от температуры и давления).
Упаковка: Гибкий графит, плетеный графит с армированием проволокой из инконеля (высокотемпературный тип).
Болты/гайки: ASTM A193 B7/B16/B8M/ASTM A194 2H/4/7/8M (жаропрочная легированная сталь)
Торцевое соединение: стыковое сварное соединение (BW), в соответствии с ASME B16.25/ASME B16.34.
Управление: ручное (червячная передача для тяжелых условий эксплуатации, стандарт), пневматическое, электрическое, гидравлическое.
Стандарт проектирования: ASME B16.34, API 600, API 602.
Стандарт проверки: API 598
Лицо-личное измерение: ASME B16.10
Приложения
Нефтехимическая промышленность: Переключение и изоляция материалов в установках с высокой температурой и высоким давлением, таких как гидрокрекинг, гидроочистка и каталитический крекинг.
Угольно-химическая промышленность: системы переработки черной воды, золовой воды и синтез-газа при высокой температуре и высоком давлении на установках по газификации угля, по переработке угля в жидкость и по переработке угля в олефины.
Нефтеперерабатывающая промышленность: Надежное отключение на установках с высокой температурой и высоким давлением, таких как замедленное коксование и гидроочистка остатков.
Промышленные паровые системы: Надежная изоляция и контроль перегретого и насыщенного пара высокой температуры и высокого давления.
Общепромышленное применение: Надежное отключение и регулирование расхода воды, нефти, газа и других сред при высокой температуре и высоком давлении.
Преимущества и ценность
Нулевая внешняя утечка сверхвысокого давления: самоуплотняющаяся крышка в сочетании с стыковым сварным соединением обеспечивает более плотное уплотнение при увеличении давления, полностью исключая внешнюю утечку при сверхвысоком давлении.
Адаптивность к высоким температурам и высоким давлениям: несколько кованых стальных материалов (F11/F22/F91/F92) рассчитаны на работу при сверхвысоких температурах до 540℃~650℃, обладают превосходным сопротивлением ползучести и усталости, обеспечивая длительную безопасную эксплуатацию.
Надежное уплотнение при термоциклировании: самоуплотняющаяся структура выдерживает циклы теплового расширения и сжатия, предотвращая утечки при термической релаксации и сокращая необходимость повторной затяжки болтов.
Долговечные уплотнительные поверхности: седла с твердым покрытием из стеллита устойчивы к высоким температурам и эрозии, что значительно продлевает срок службы при работе с паром под высоким давлением.
Простота обслуживания: крышка с верхним доступом позволяет осуществлять онлайн-техническое обслуживание без демонтажа трубопровода, что сводит к минимуму время простоя системы.
Полное соответствие безопасности: конструкция API 600/602, пожаробезопасность, взрывозащищенность, удлиненный охлаждающий шток и другие характеристики соответствуют строгим международным стандартам безопасности для работы при высоких температурах, высоком давлении и опасных условиях.
Надежная совместимость с автоматизацией: верхний фланец стандарта ISO 5211 предназначен для непосредственного крепления приводов для тяжелых условий эксплуатации, поддерживает дистанционное управление и интеллектуальную модернизацию для применения в условиях экстремально высоких температур и высокого давления.
