J-VALVES
Дизайн функции

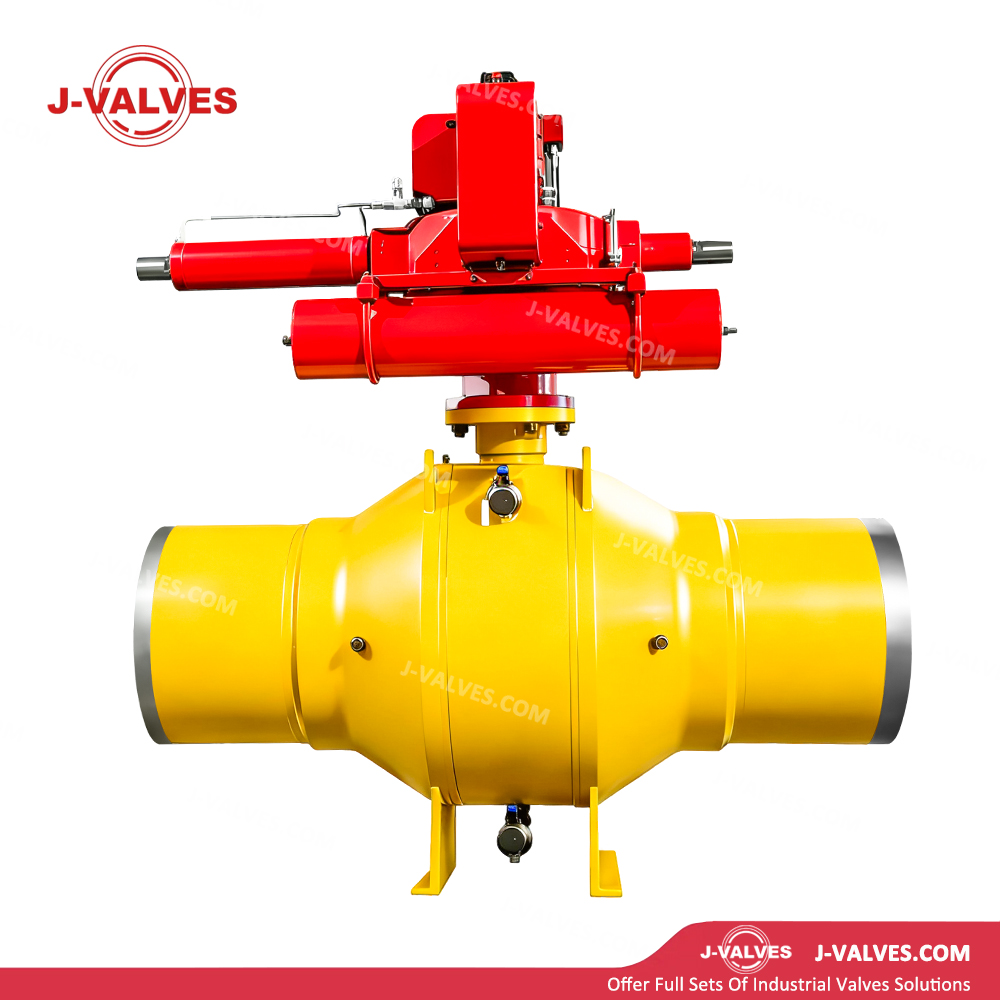

Полностью сварная конструкция из кованой стали : Корпус клапана цельносварен из кованых секций трубы и кованых концов, без фланцев корпуса или болтовых соединений, что полностью исключает утечку из внешнего корпуса. Необслуживаемая конструкция со сроком службы более 50 лет.
Газогидравлический привод : Приводится в действие трубопроводным природным газом или азотом под высоким давлением, гидравлический привод достигается за счет повышения давления газ-жидкость без внешнего источника питания. Степень взрывозащиты до Ex d IIC T6, подходит для опасных зон 1/2.
Конструкция шара, установленного на цапфе : Шар точно поддерживается верхней и нижней цапфами, обеспечивая уплотнение независимо от давления среды. Рабочий крутящий момент низкий и постоянный, что обеспечивает гибкое открытие и закрытие даже в условиях высокого давления и больших размеров.
Седла с двойным поршневым эффектом (DPE) : Двунаправленная конструкция уплотнения. Седла автоматически прижимаются к шару в случае аномального повышения давления в полости, чтобы предотвратить избыточное давление, поддерживая функцию DBB (двойная блокировка и выпуск воздуха).
Полнопроходная конструкция : Проходное отверстие соответствует внутреннему диаметру трубопровода с практически нулевым перепадом давления. Обеспечивает неограниченный проход скребков и интеллектуальные устройства контроля, снижая затраты на обслуживание трубопровода.
Подходит для подземной или подводной установки : Полностью сварная конструкция без внешних точек утечки обеспечивает прямой подземный или подводный монтаж без приямков для клапанов или водонепроницаемых уплотнений, что значительно снижает затраты на гражданское строительство.
Аварийное отключение ESD : поддерживает дистанционные сигналы ESD (проводные/беспроводные), принимает команды от систем управления станцией или систем обнаружения утечек для аварийного безопасного отключения.
Мониторинг положения клапана и обратная связь : стандартная конфигурация включает индикатор положения клапана, датчик положения клапана 4‑20 мА и концевые выключатели полного открытия/полного закрытия для удаленного мониторинга положения и обратной связи о состоянии.
Конструкция с оптимизированным низким крутящим моментом : опора цапфы и седла с низким коэффициентом трения минимизируют рабочий крутящий момент. Оптимизированный выбор газогидравлического привода снижает расход воздуха.
Технические спецификации
Диапазон размеров : от 6 до 56 дюймов (от DN150 до DN1400)
Класс давления : от 150 до 2500 фунтов (от PN20 до PN420)
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/концы : ASTM A105 (углеродистая сталь), A350 LF2 (низкотемпературная сталь), A694 F52/F65 (высокопрочная трубопроводная сталь), A182 F316 (нержавеющая сталь).
Шар : A105 с ENP/твердым хромом/покрытием из карбида вольфрама; или твердый F316
Цапфа/опора : A105 с поверхностной закалкой или нержавеющая сталь 17‑4PH.
Шток : 17‑4PH или Инконель 718.
Уплотнение седла : ПТФЭ/RPTFE (-46℃~180℃); PEEK (-60℃~260℃); металлическое уплотнение + гибкий графит (-46℃~650℃)
Упаковка : Гибкий графит, армированный проволокой из инконеля.
Сварной материал : ER70S/GMAW/SAW, совместимый с основным металлом, 100% радиографический контроль (RT)
Торцевое соединение : цельносварные концы BW (соответствуют ASME B16.25/API 5L); дополнительные фланцевые переходные концы
Привод : газогидравлический (основной); опционально пневматический, электрический, электрогидравлический
Давление подачи воздуха : 0,5–1,0 МПа (трубопроводный природный газ или азот)
Время работы : полностью открыть/закрыть, регулируется 5–30 секунд; аварийное отключение <10 секунд
Стандарт проектирования : API 6D, ASME B16.34.
Стандарт тестирования : API 6D, API 598.
Монтажная длина : ASME B16.10.
Приложения
Магистральные запорные краны для национальных стратегических и трансграничных трубопроводов, аварийное отключение ПАЗ на необслуживаемых станциях.
Сети сбора и транспортировки высокого давления : основные линии сбора нефти и газа, впускные/выпускные клапаны для перерабатывающих заводов, автоматическая защита от разрыва линий.
Подземное хранилище газа : Полностью сварные подземные клапаны для нагнетательных/добывающих скважин, наблюдательных скважин и балансировочных трубопроводов, не требующие технического обслуживания для подземных сред.
Подводные трубопроводы : Клапаны для подводных трубопроводов, соединяющих морские платформы с береговыми терминалами, полностью сварная конструкция, устойчивая к коррозии морской воды и внешнему высокому давлению.
Терминалы СПГ : Полностью сварные запорные клапаны для систем отгрузки высокого давления, переохлаждения и отпарных газов при низких температурах или температурах окружающей среды.
Преимущества и ценность
Искробезопасность с нулевой внешней утечкой : Полностью сварная конструкция исключает риск утечки через фланцы и болты. Нулевая вероятность внешней утечки корпуса в течение 50-летнего расчетного срока службы, что делает его единственным выбором для зон с самыми строгими нормами по охране окружающей среды и безопасности.
Работа без внешнего источника питания : газогидравлическое управление использует трубопроводный газ в качестве источника энергии, независимо от подачи электроэнергии. Отличные взрывозащищенные характеристики обеспечивают незаменимую пригодность для необслуживаемых станций и опасных зон.
Превосходные эксплуатационные характеристики : газогидравлический привод обеспечивает высокий и стабильный крутящий момент, обеспечивая быструю работу даже больших клапанов высокого давления, с экономией энергии более 30% по сравнению с чисто пневматическими приводами.
Комплексная безопасность и соответствие требованиям : соответствует API 6D, ISO 14313, IEC 61508 и другим стандартам. Доступна сертификация SIL 3, отвечающая квалификационным требованиям проекта и требованиям страхования на основных мировых рынках.
Возможности интеллектуального расширения : возможность интеграции беспроводного мониторинга положения клапана, онлайн-диагностики, систем профилактического обслуживания, поддержки приложений цифрового двойника и промышленного Интернета вещей (IIoT).
