J-VALVES

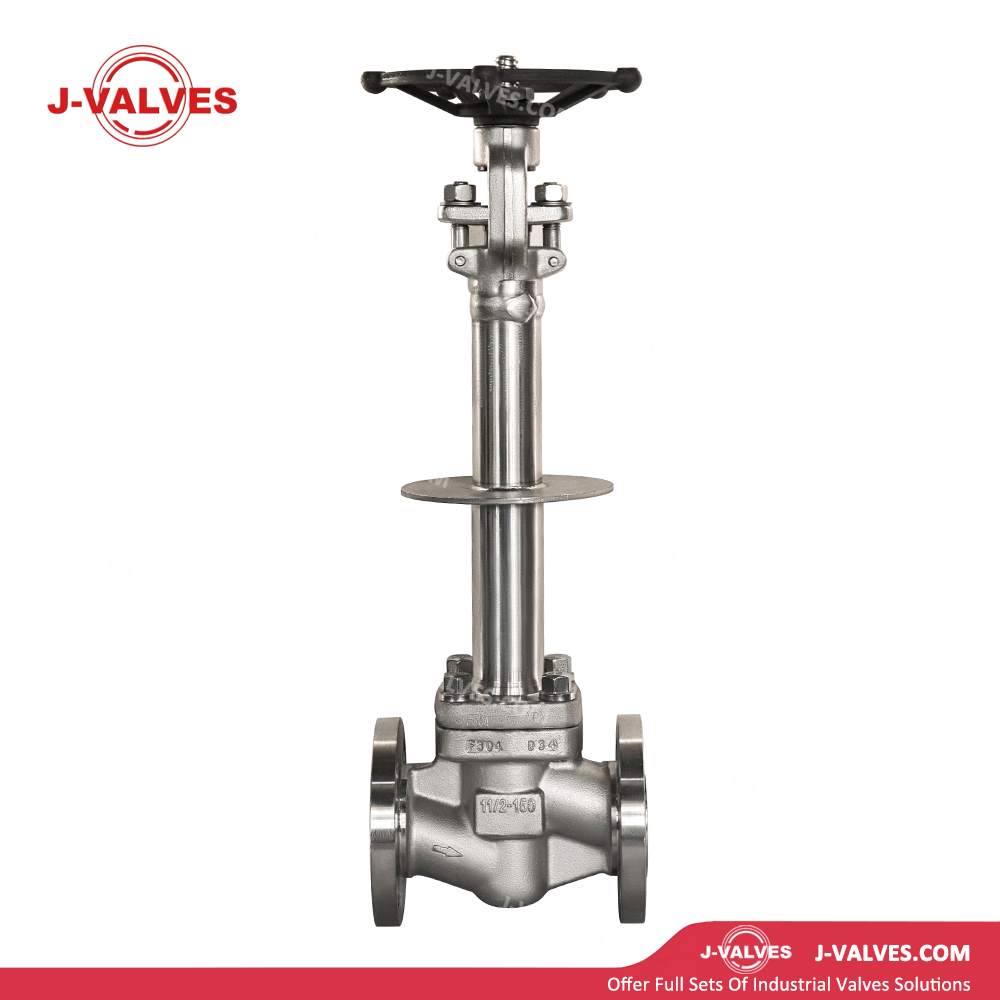

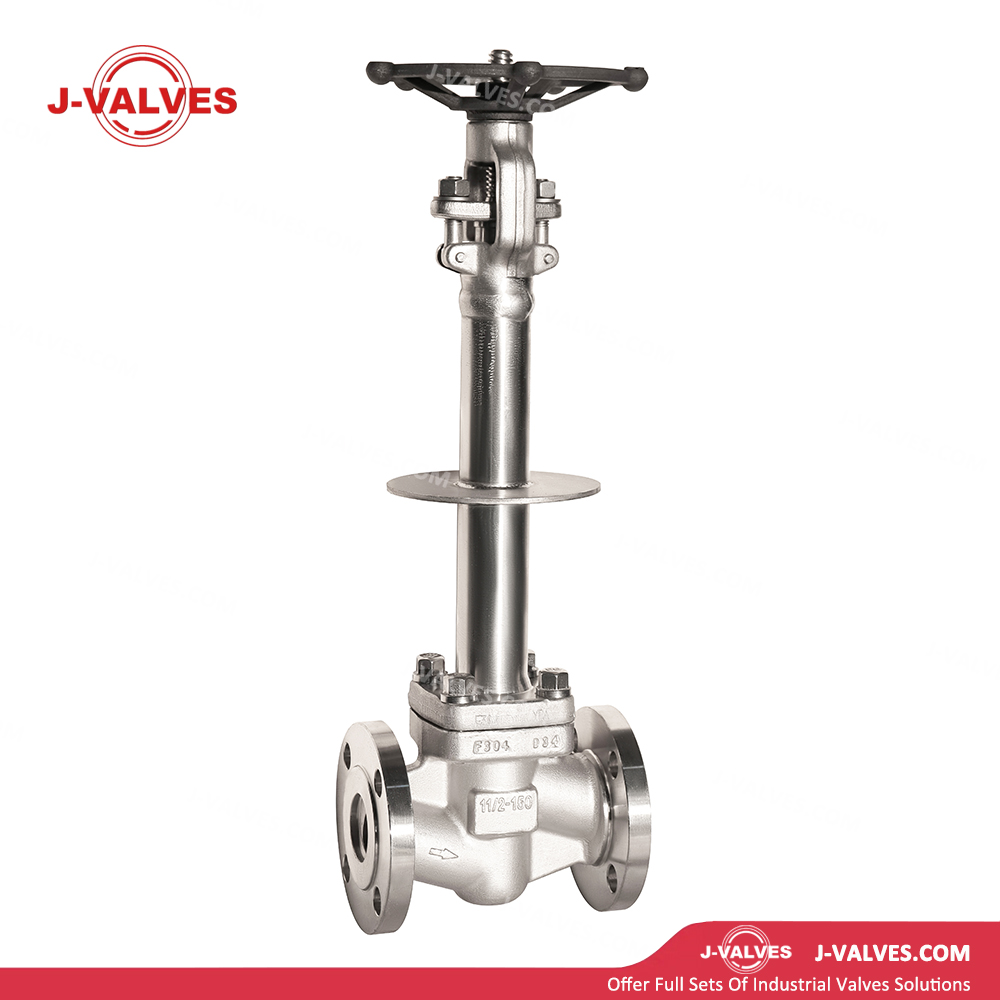

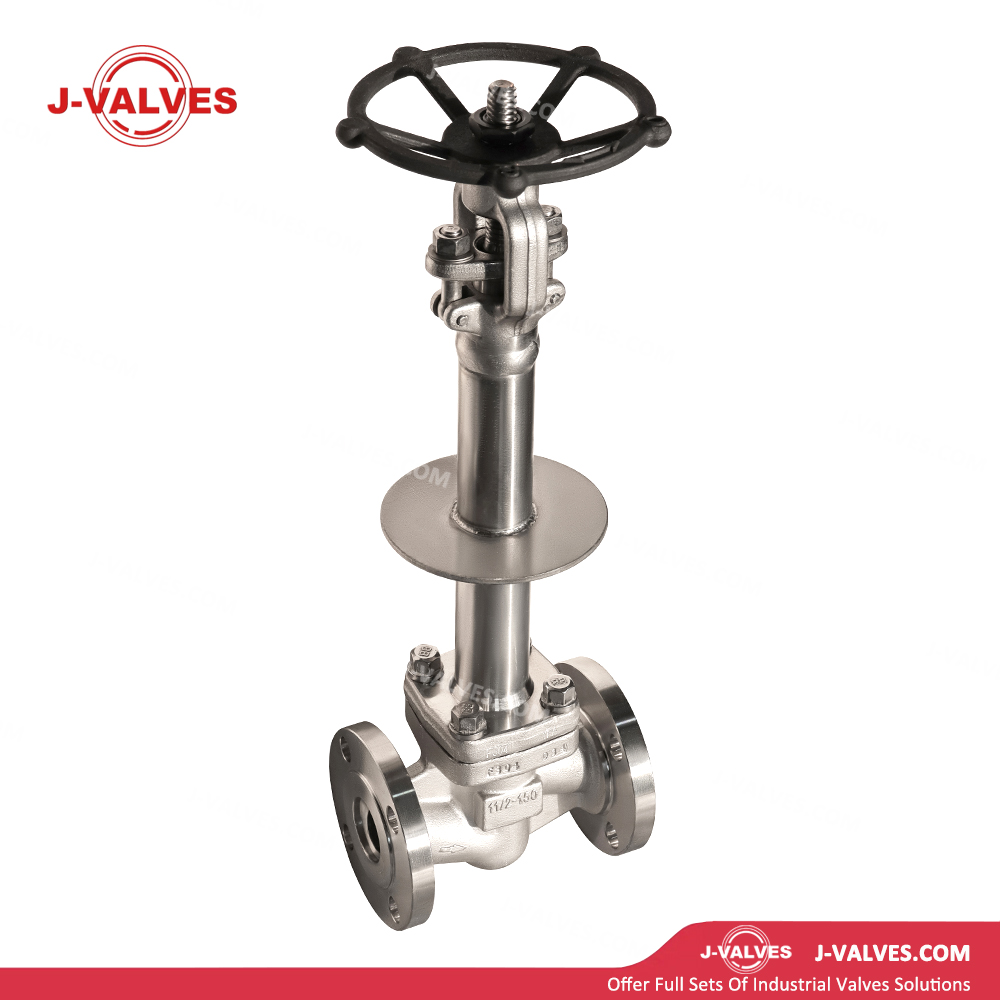

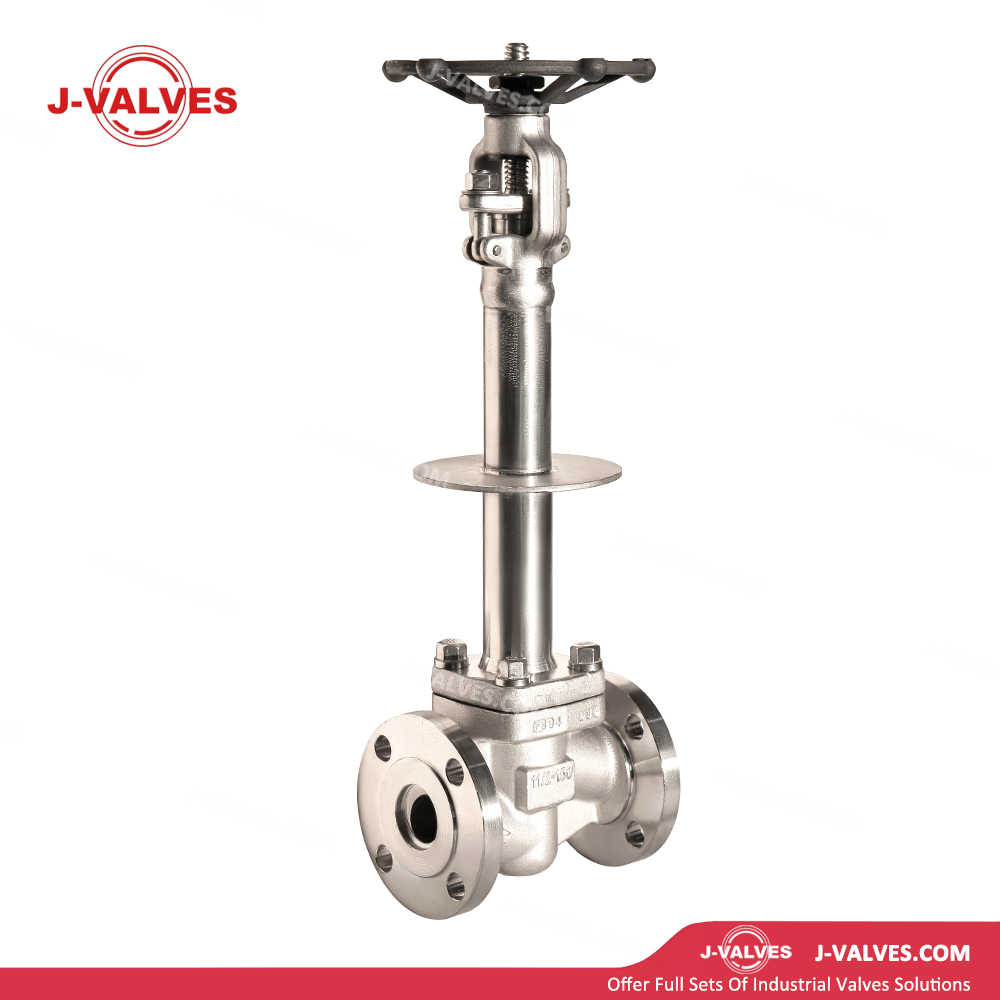

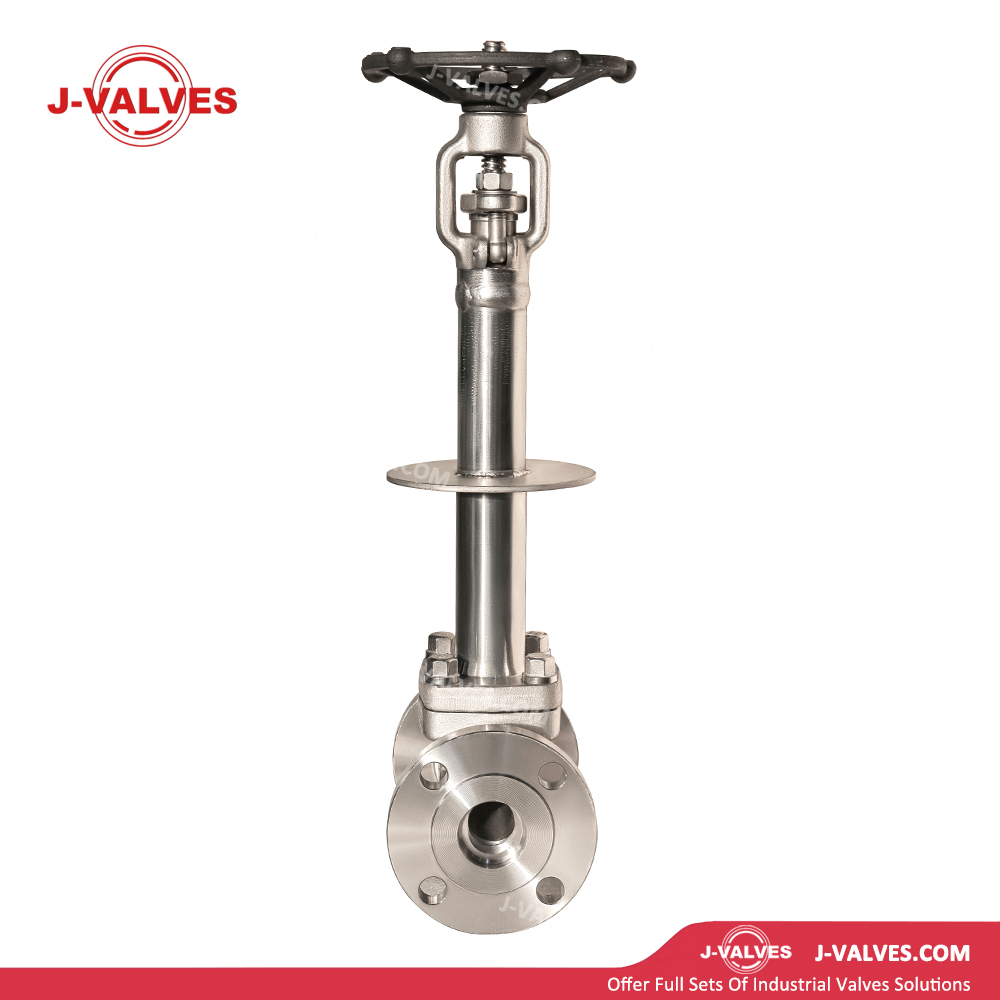

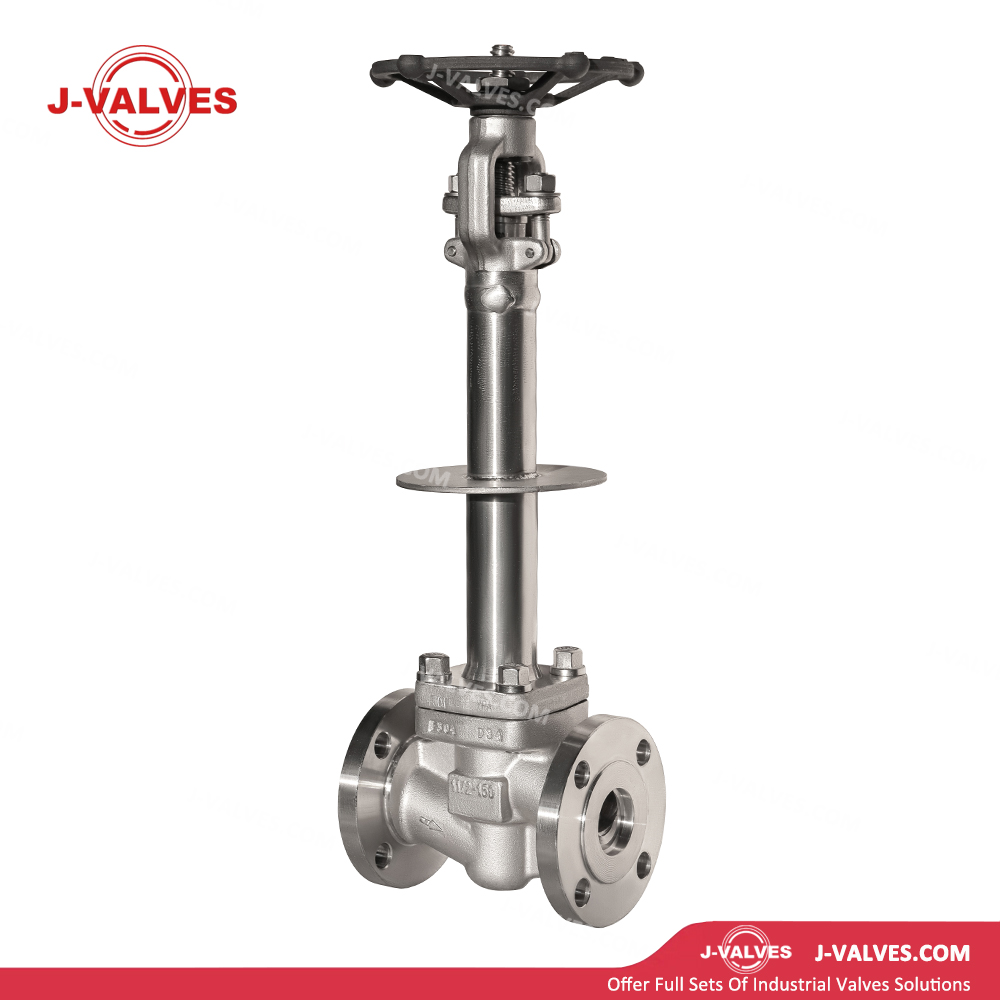

Структурные особенности
Прочные низкотемпературные материалы: Корпус клапана изготовлен из криогенных материалов, таких как ASTM A352 LCB/LCC (низкотемпературная литая углеродистая сталь), A350 LF2 (низкотемпературная кованая сталь) или A182 F304/F316 (нержавеющая сталь, криогенно обработанная). Криогенная обработка при -196℃ в жидком азоте устраняет остаточные напряжения, стабилизирует аустенитную структуру, предотвращает низкотемпературное охрупчивание и изменение размеров, а также обеспечивает прочность и надежность при экстремально низких температурах.
Конструкция с удлиненной крышкой: длина крышки подбирается в зависимости от толщины изоляции (обычно 150–600 мм), что позволяет сальнику и приводному механизму находиться вдали от криогенной зоны корпуса клапана. Это предотвращает травмы операторов от холода, предотвращает помехи между изоляционными слоями и работой, а также снижает вероятность замерзания зоны упаковки, вызванного проводимостью холода.
Конструкция шарового клапана: Корпус клапана имеет S-образный проход для потока. Диск поднимается вертикально вдоль центральной линии седла, имеет короткий ход открытия/закрытия и низкий износ уплотняющей поверхности. Он подходит для частой эксплуатации и точного управления дросселированием и обеспечивает превосходные характеристики уплотнения по сравнению с шаровыми кранами в
криогенная служба.
Уплотнение диска и седла: Уплотняющие поверхности диска и седла имеют уплотнение металл-металл или наплавку из стеллита, что обеспечивает отличную устойчивость к низкотемпературной эрозии и износу. Надежное уплотнение сохраняется после повторных циклов, степень утечки достигает нулевой утечки по API 598 или уровня A/B по ISO 5208.
Система низкотемпературного уплотнения: В расширенном сальнике используется многослойный графит типа PTFE/V или специальная низкотемпературная набивка. В сочетании с холодоизоляционным эффектом расширенной крышки это поддерживает температуру зоны уплотнения в рабочем диапазоне и предотвращает утечки, вызванные замерзанием, или эксплуатационные сбои.
Фланцевое соединение: применяются фланцевые соединения RF (с выступом) или RTJ (кольцевое соединение), соответствующие стандартам ASME B16.5/EN 1092-1, обеспечивающие надежную установку и герметичное уплотнение в криогенных условиях.
Конструкция штока: поднимающаяся конструкция штока оснащена низкотемпературной системой уплотнения сальника. Резьба штока расположена снаружи корпуса клапана (выдвижного типа), что позволяет легко наблюдать за индикацией открытия и соответствует эксплуатационным требованиям в криогенной эксплуатации.
Пожаробезопасная конструкция: соответствует стандартам API 607. В случае пожара уплотнение металл-металл и графитовая набивка сохраняют достаточные герметизирующие свойства и предотвращают массовую утечку криогенной среды.
Антистатическое устройство: встроенная антистатическая конструкция из пружины и стального шарика проводит статическое электричество между штоком и корпусом клапана, предотвращая накопление статического электричества, вызванное высокоскоростным потоком криогенной среды.
Выдувозащищенный шток: шток имеет нижнее противовыбросовое плечо, предотвращающее выдувание штока под давлением среды даже в случае аномального избыточного давления внутри клапана.
Индикация направления потока: стрелка потока отлита или отмечена на корпусе клапана, указывая направление потока при низком входе и высоком выходе, чтобы обеспечить правильную установку, уменьшить рабочее усилие и защитить уплотнительные поверхности.
Конструкция, совместимая с изоляцией: Зарезервированное пространство для установки внешних изоляционных слоев на корпусе клапана в сочетании с удлиненной крышкой обеспечивает полную изоляционную структуру без помех, сводя к минимуму потери холода и конденсацию.
Технические параметры
Номинальный диаметр: от DN50 до DN400 (от 2 до 16 дюймов)
Номинальное давление: от PN20 до PN100 (класс от 150 до 600 фунтов)
Диапазон температур: от -196 ℃ до + 100 ℃.
Корпус/крышка: ASTM A352 LCB/LCC (низкотемпературная литая углеродистая сталь), A350 LF2 (низкотемпературная кованая сталь), A182 F304/F316 (нержавеющая сталь, криогенно обработанная)
Диск: материал, соответствующий корпусу + наплавка из стеллита или нержавеющая сталь 13Cr.
Седло: материал, соответствующий корпусу + наплавка из стеллита или закаленная масса.
Шток: F304/F316 или дисперсионно-закаленная нержавеющая сталь 17-4PH (криогенно обработанная)
Материалы уплотнений: ПТФЭ/RPTFE/PCTFE (вспомогательное уплотнение седла); специальный низкотемпературный графит или комбинация V-образного ПТФЭ (набивка штока)
Удлиненная крышка: материал, соответствующий корпусу, длина подбирается в зависимости от толщины изоляции.
Прокладка: спирально-навитая прокладка (внутреннее и наружное кольца) или специальная низкотемпературная прокладка.
Торцевое соединение: фланцевое (RF или RTJ, в соответствии с ASME B16.5/EN 1092-1)
Управление: Маховик (стандартный); дополнительный привод, пневматический или электрический привод (низкотемпературного типа)
Стандарт дизайна: ASME B16.34
Стандарт испытаний: API 598, низкотемпературное испытание BS 6364.
Монтажная длина: соответствует ASME B16.10.
Приложения
Промышленная цепочка СПГ: используется в низкотемпературных трубопроводных системах для станций производства, хранения, транспортировки и регазификации СПГ, обеспечивает точное регулирование и надежное отключение криогенных сред, устойчив к -162 ℃ СПГ и предварительному охлаждению жидким азотом -196 ℃.
Крупногабаритные воздухоразделительные установки: применяются в низкотемпературных трубопроводах большого диаметра для систем хранения и транспортировки продуктов разделения воздуха, таких как жидкий кислород (-183 ℃), жидкий азот (-196 ℃) и жидкий аргон (-186 ℃).
Низкотемпературная химическая промышленность: используется в транспортных и реакционных системах для низкотемпературных химических сред, включая этилен (-104 ℃) и пропилен (-47 ℃), предотвращая низкотемпературные утечки и риски травм от холода.
Общие криогенные условия: подходят для точного регулирования, включения/выключения и надежной изоляции различных низкотемпературных жидкостей и газов.
Преимущества и ценности
Отличная герметизация в криогенных условиях: линейная характеристика потока шарового клапана позволяет точно регулировать поток даже при небольших отверстиях. Его герметичность превосходит шаровые краны в криогенных условиях, что делает его идеальным для применений, требующих точного контроля.
Безопасная работа при низких температурах: удлиненная крышка поднимает рабочий механизм из криогенной зоны, эффективно предотвращая холодовые травмы и предотвращая утечки или заедания, вызванные замерзанием, в зоне уплотнения, обеспечивая безопасную работу и надежное уплотнение в криогенной среде.
Надежные криогенные материалы. Прочные низкотемпературные материалы после криогенной обработки сохраняют исключительную прочность и стабильность размеров при температуре -196 ℃, избегая низкотемпературного охрупчивания и утечек.
Оптимизированная совместимость с изоляцией: удлиненная крышка, интегрированная с изоляционной конструкцией, обеспечивает полную изоляционную структуру без помех, уменьшая потери холода и конденсацию и повышая энергоэффективность системы.
Защита уплотнения с контролем потока: конструкция с низким входным и высоким выходным потоком позволяет давлению среды способствовать уплотнению, обеспечивая низкий рабочий крутящий момент во время закрытия и предотвращая прямую эрозию уплотняющих поверхностей высокоскоростной жидкостью.
Соответствие международным стандартам: соответствует мировым стандартам, включая ASME, BS и MSS, и проходит сертифицированные низкотемпературные испытания, удовлетворяя требованиям к закупкам для международных криогенных проектов.
