J-VALVES-CV-150
J-VALVES
8481804090

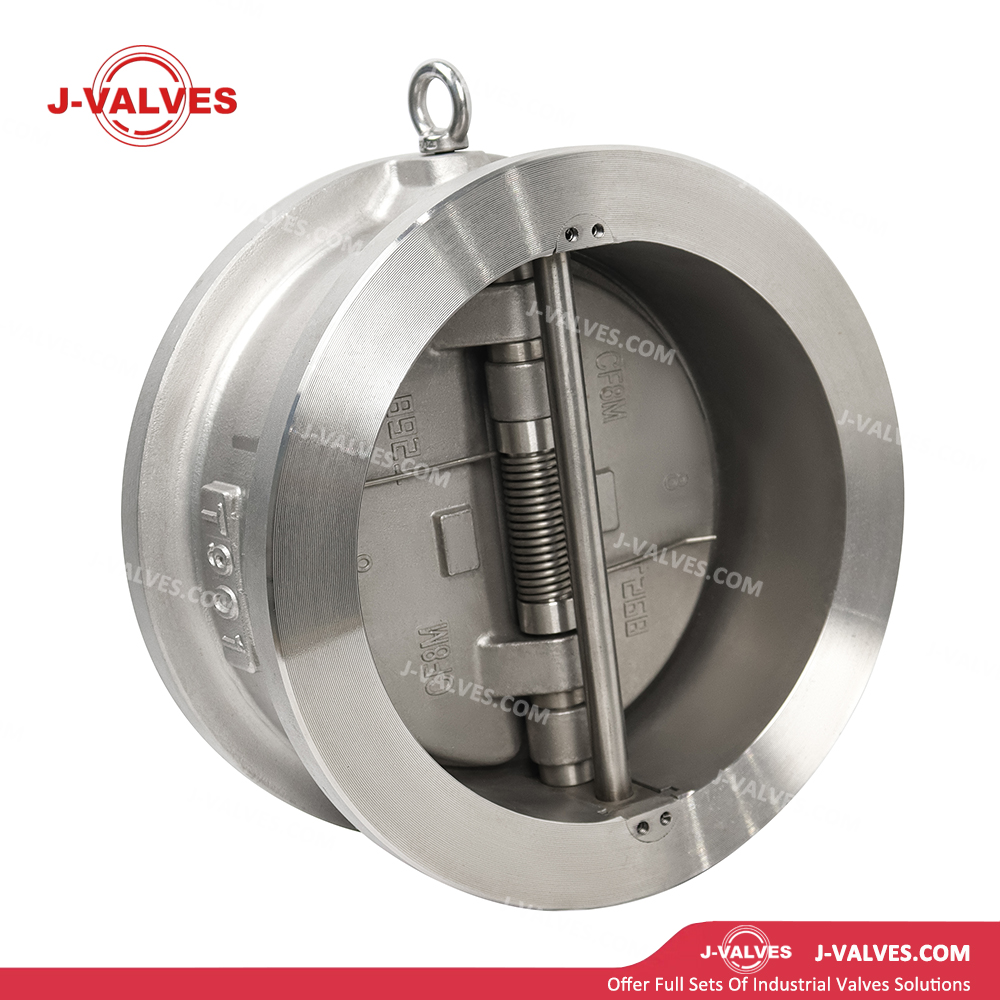

Этот контрольный клапан типа пластин сочетает в себе коррозионную стойкость нержавеющей стали CF8M с двойной двойной конструкцией для надежного управления потоком в системах высокого давления. Пружины с помощью пластин обеспечивают быстрое закрытие для уменьшения воды, в то время как профиль пластины упрощает установку между фланцами, экономя пространство и вес. Производившийся к двунаправленному потоку, он обрабатывает тяжелые сервисные носители с низкой утечкой (API 598 Class VI), что делает его подходящим для линий накладных расходов на нефтеперерабатывающий завод, систем химического переноса и заголовков пара. Его надежные строительные и безопасные функции соответствуют глобальным стандартам, обеспечивая долгосрочную долговечность в условиях экстремальной температуры и давления.
Название продукта | Двойная двойная пластинка типа пластины с нержавеющей стали CF8 м |
Материал | Нержавеющая сталь/дуплексная сталь/алюминиевая бронза/никель-алюминиевая бронза/титановый сплав и т. Д. |
Давление | 150 фунт-2500 фунтов |
Размер | 1/2 дюйма ~ 48 дюймов (DN15 ~ DN1200) |
Конечное соединение | RF/RTJ/BW/SW |
Рабочая температура | -196ºC ~ 400ºC опция. |
Режим работы | Рычаг/гидравлический/пневматический/электрический |
Подходящая среда | Вода, природная газ, нефть и некоторая коррозионная жидкость |
Функции | Повышение стебля, OS & Y, болт-капот или герметичный давление, невыразительный вариант STEM |
Двойная двойная конструкция для смягчения водного молотка
Независимые пружинные пластины ослабляют всплески жидкости, уменьшая силы воды на 40% по сравнению с конструкциями с одним пластиком. Это имеет решающее значение для защиты трубопроводов в паровых системах (где быстрое изменение потока может вызвать дорогостоящие вибрации) и насосных линий выписки на нефтехимических растениях. Синхронизированное движение пластин обеспечивает плотное уплотнение при низких скоростях (<0,5 м/с), предотвращая обратное поток в вспомогательных цепях низкого давления, обеспечивая при этом полный поток при высоких скоростях (до 15 м/с), оптимизируя эффективность системы.
Компактный стиль пластины для космической установки
Корпус типа пластин (1/3 длина клапанов в стиле выдувания) легко подходит между стандартными фланцами, экономя 50% установленное пространство в застойных стойках нефтеперерабатывающих труб или модулях с морскими платформами. Его легкий дизайн (на 20% легче, чем эквивалентные фланцевые клапаны) снижает структурную нагрузку на трубопроводы, идеально подходит для модернизации существующих систем без усиления поддержки. Время установки сокращается на 30% с использованием стандартных болтов, обращаясь к подрядчикам EPC и командам технического обслуживания, работающих в ограниченных пространствах.
Двунаправленный поток и низкая утечка
Симметричная конструкция с двумя пластинами обеспечивает неограниченный поток в обоих направлениях, устраняя необходимость в отдельных клапанах в двунаправленных системах, таких как сети теплообменника или обходные линии. Сертифицированный в API 598 Class VI (Bubbletight Sealing), он обеспечивает нулевую утечку в сценариях отключения, что имеет решающее значение для содержания токсичных или дорогих среда в фармацевтическом и полупроводниковом производстве. Полевые испытания в трубопроводах серной кислоты (концентрация 98%, 80 ° C) не показывают утечки после 10 лет обслуживания.
Коррозионная стойкость в агрессивных СМИ
Исправданную сталь CF8M (316) с 2,5% молибденом устойчиво сопровождается индуцированной хлоридом ямкой в морской воде (более 30 000 частей на миллион ppm) и коррозии напряжений в азотной кислоте (концентрация 50%), опережая 304 из нержавеющей стали в 3 раза в средах соленой воды. Это делает его подходящим для морских опреснительных заводов, морских систем водоснабжения и линий маринованного сорта на сталелитейных заводах, где обычные материалы проваливаются преждевременно. Пассивный оксидный слой сплава не требует дополнительных покрытий, что снижает затраты на техническое обслуживание на 40%.
Огненная безопасность и высокотемпературная производительность
Совместимость с API 607 и ISO 10497, пожарная конструкция клапана использует графитовые прокладки и металлические сидения для поддержания целостности герметизации во время пожаров, предотвращая катастрофические выбросы легковоспламеняющихся жидкостей. Он выдерживает температуру до 450 ° C, что делает его подходящим для перегретых паровых линий на электростанциях и высокотемпературных реакторах на нефтеперерабатывающих заводах. Пружинный нагруженный механизм остается функциональным при -29 ° C, обеспечивая надежную работу в криогенных системах переноса СПГ.
Глобальное соответствие и универсальная сертификация
Сертифицированный в API 594, ASME B16.34 и CE PED MODULE H, клапан соответствует строгим международным стандартам для целостности границ давления и контроля утечки. Его дизайн вмещает фланцы ASME B16.5, EN 1092-1 и JIS, что обеспечивает бесшовную интеграцию в глобальные проекты. Дополнительные антистатические особенности (проводящие пружины) рассеивают заряды в углеводородных потоках, соответствующие директивам ATEX для взрывной атмосферы, в то время как сейсмическая квалификация (IEEE 344) обеспечивает надежность в склонных к землетрясению, таким как Япония и Калифорния.
Установка: клапан предназначен для легкой установки. Он поставляется с четкими инструкциями по установке и может быть интегрирован в существующие системы трубопроводов с минимальными усилиями. Тем не менее, рекомендуется следовать передовым методам отрасли и обеспечивать правильное выравнивание и ужесточение соединений.
Техническое обслуживание: Регулярное техническое обслуживание необходимо для обеспечения оптимальной производительности клапана. Это включает в себя периодическое осмотр уплотнения элементов, смазывание стебля клапана и проверку на любые признаки утечки или повреждения. Конструкция самообучения снижает частоту основных задач по техническому обслуживанию, но обычные проверки все еще необходимы для раннего выявления любых потенциальных проблем.
Обеспечение качества: наши клапаны производятся в соответствии с международными стандартами качества и проходят строгие процедуры тестирования. Это гарантирует, что каждый клапан соответствует требованиям высочайшего качества и производительности.
Техническая поддержка: мы предоставляем комплексную техническую поддержку нашим клиентам. Наша команда экспертов доступна для помощи в вопросах установки, работы и технического обслуживания. Мы также предлагаем учебные программы, чтобы помочь клиентам оптимизировать использование наших клапанов.
Параметры настройки: мы понимаем, что различные приложения могут иметь уникальные требования. Поэтому мы предлагаем варианты настройки, такие как специальные типы соединений, размеры и покрытия для удовлетворения конкретных потребностей клиентов.
