J-VALVES-BV-600
J-VALVES
8481804090

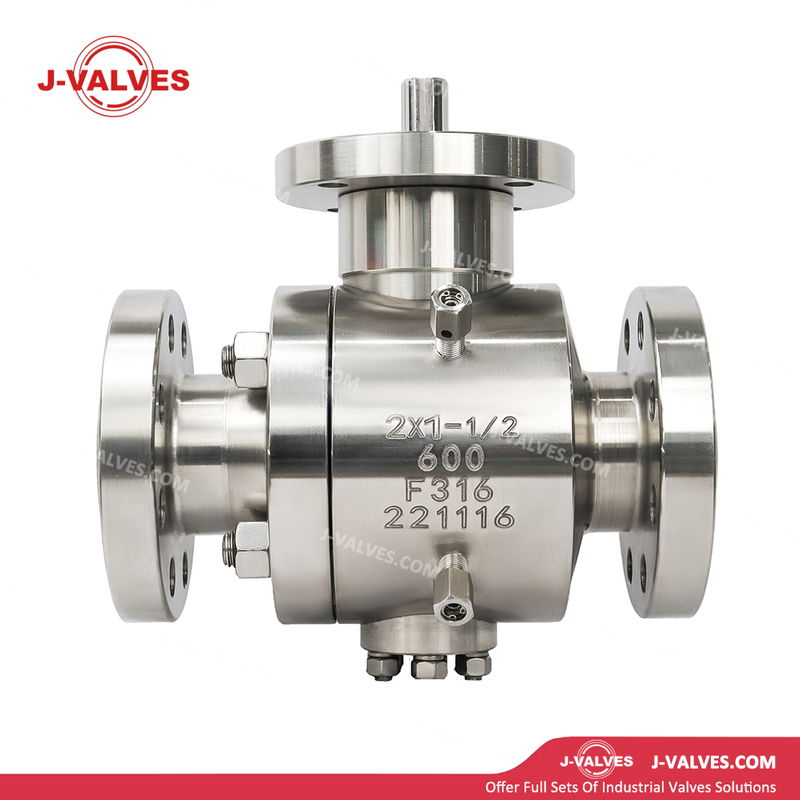

Этот шариковый клапан, установленный с подставкой, оснащен кованым корпусом с двумя частями для превосходной структурной целостности в системах высокого давления. Уменьшение схемы затрат балансирует стоимость и производительность, подходящие для приложений, где полное поток не требуется. Строительство нержавеющей стали F316/F304 противоречит коррозии от агрессивных средств, в то время как крепление Trunnion уменьшает износ на стебле и упаковке, продляя срок службы. Производившийся к двунаправленному потоку и плотному отключению, он обрабатывает температуру от -29 ° C до 450 ° C, что делает его идеальным для критических трубопроводов в секторах нефти и газа, нефтехимического и производства электроэнергии.
Название продукта | Двух частей фланцевой кованой нержавеющей стали уменьшайте за отверстие 600 фунт F316/F304 |
Материал | Нержавеющая сталь/дуплексная сталь/алюминиевая бронза/никель-алюминиевая бронза/титановый сплав и т. Д. |
Давление | 150 фунт-2500 фунтов |
Размер | 1/2 дюйма ~ 48 дюймов (DN15 ~ DN1200) |
Конечное соединение | RF/RTJ/BW/SW |
Рабочая температура | -196ºC ~ 400ºC опция. |
Режим работы | Рычаг/гидравлический/пневматический/электрический |
Подходящая среда | Вода, природная газ, нефть и некоторая коррозионная жидкость |
Функции | Повышение стебля, OS & Y, болт-капот или герметичный давление, невыразительный вариант STEM |
Конструкция монтированного на плату для низкого крутящего момента и высокой стабильности
Установленная в туалете шарик передает осевую нагрузку в корпус клапана с помощью точных подшипников, уменьшая напряжение ствола на 40% по сравнению с конструкциями с плавающим мячом. Это обеспечивает эксплуатационную работу в системах 600 фунтов, критически важных для оффшорных платформ, где доступность ограничена. В нефтеперерабатывающем водородном линии (500 ° F, 600 фунтов на квадрат) конструкция сводит к минимуму трение, обеспечивая надежную работу после более чем 10 000 циклов без смазки. Надежная стальная конструкция Trunnion выдерживает вибрации трубопровода, предотвращая износ сиденья и утечку в высокоскоростных потоках.
Кованая конструкция с двумя частями для устойчивости к утечке
Кованое тело с двумя частями (F316/F304) устраняет сварные соединения, снижая потенциальные пути утечки на 70% по сравнению с отличными клапанами. Это имеет решающее значение для обработки токсичных или легковоспламеняющихся среды на химических растениях, где даже утечки следования нарушают правила EPA. Процесс ковки усиливает структуру зерна, увеличивая прочность на растяжение на 25% (F316: 515 МПа) и сопротивляющаяся коррозии напряжения в теплообменниках с морской водой. Конструкция с разделением тела обеспечивает встроенное обслуживание, с замеными сиденьями и уплотнениями без разборки трубопроводов, сокращая время простоя на 50% во время поворотов.
Уменьшить склонность к экономически эффективному управлению потоком
Конструкция снижения с отверстий (на 10-20% меньше, чем идентификатор трубопровода) снижает использование материала на 30%, снижая затраты, сохраняя при сохранении API 608-соответствия производительности герметизации. Идеально подходит для применений с низким потоком, таких как линии химической инъекции или системы отбора проб, он уравновешивает падение давления (ΔP ≤ 15PSI при 100 галлонов в минуту) с экономией веса (на 20% легче, чем полные эквиваленты). В морских приложениях этот дизайн сводит к минимуму полезную нагрузку на оффшорных платформах, в то время как на нефтеперерабатывающих заводах он предлагает экономически эффективное решение для некритических линий шунтирования без ущерба для безопасности.
Двунаправленная пузырьковая герметизация
Двойные места PTFE/RTFE обеспечивают двунаправленную ноль утечки (ISO 5208 класс A), необходимые для изоляции трубопроводов во время технического обслуживания или чрезвычайных ситуаций. Самоугничивающиеся сиденья компенсируют термическое расширение (до 200 ° C температурные перепады), обеспечивая плотное отключение как в открытых, так и в закрытых положениях. Это имеет решающее значение для терминалов СПГ, где криогенные температуры (-162 ° C) могут поставить под угрозу обычные уплотнения и для химических реакторов, где обратное поток реагентов представляет риски безопасности. Полевые испытания показывают нулевую утечку после 5 лет в трубопроводах с непрерывной серной кислотой.
Огненная безопасность и антистатическое соответствие
Совместимый с API 607 (5-е издание) и ISO 10497, пожарная конструкция клапана использует графитовые резервные кольца для формирования металлических уплотнений, если первичные сиденья разлагаются во время пожара, предотвращая катастрофические выбросы углеводородов. Антистатическая пружина между стеблем и мячом рассеивает электростатические заряды в легковоспламеняющихся средах, таких как этилен и пропан, снижая риски зажигания в терминалах хранения. Эти функции являются обязательными для среды Atex Zone 1, обеспечивая соблюдение глобальных стандартов безопасности на нефтеперерабатывающих заводах и нефтехимических растениях.
Глобальные стандарты и универсальность материи
Клапан, сертифицированный в API 6D, ASME B16.5 и CE PED-модуль H, соответствует различным требованиям проекта, от североамериканских трубопроводов ASME до европейских систем EN 1092-1. Варианты материалов F316 (для тяжелой коррозии) и F304 (для общего обслуживания) позволяют настраивать средства для среды, начиная от мягких углеводородов до агрессивных хлоридов. Дополнительные жесткие (Stellite 6) на сиденьях и шариках повышают сопротивление истирания в приложениях для суспензии, таких как майнинговые хвосты или пульпа и бумажный запас, продление срока службы на 2 раза в абразивных средах.
Установка и обслуживание
Установка: клапан предназначен для легкой установки. Он поставляется с четкими инструкциями по установке и может быть интегрирован в существующие системы трубопроводов с минимальными усилиями. Тем не менее, рекомендуется следовать передовым методам отрасли и обеспечивать правильное выравнивание и ужесточение соединений.
Техническое обслуживание: Регулярное техническое обслуживание необходимо для обеспечения оптимальной производительности клапана. Это включает в себя периодическое осмотр уплотнения элементов, смазывание стебля клапана и проверку на любые признаки утечки или повреждения. Конструкция самообучения снижает частоту основных задач по техническому обслуживанию, но обычные проверки все еще необходимы для раннего выявления любых потенциальных проблем.
Обеспечение качества: наши клапаны производятся в соответствии с международными стандартами качества и проходят строгие процедуры тестирования. Это гарантирует, что каждый клапан соответствует требованиям высочайшего качества и производительности.
Техническая поддержка: мы предоставляем комплексную техническую поддержку нашим клиентам. Наша команда экспертов доступна для помощи в вопросах установки, работы и технического обслуживания. Мы также предлагаем учебные программы, чтобы помочь клиентам оптимизировать использование наших клапанов.
Параметры настройки: мы понимаем, что различные приложения могут иметь уникальные требования. Поэтому мы предлагаем варианты настройки, такие как специальные типы соединений, размеры и покрытия для удовлетворения конкретных потребностей клиентов.
