J-VALVES
Дизайн функции

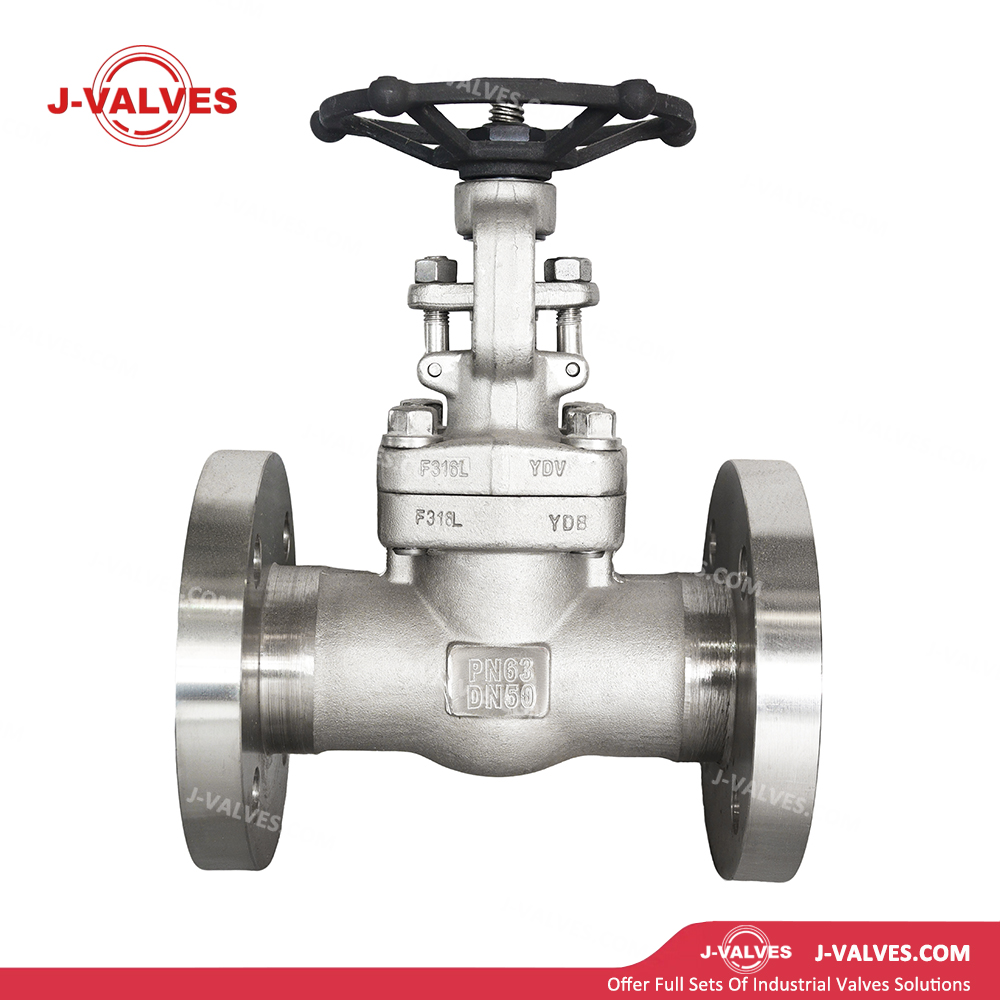

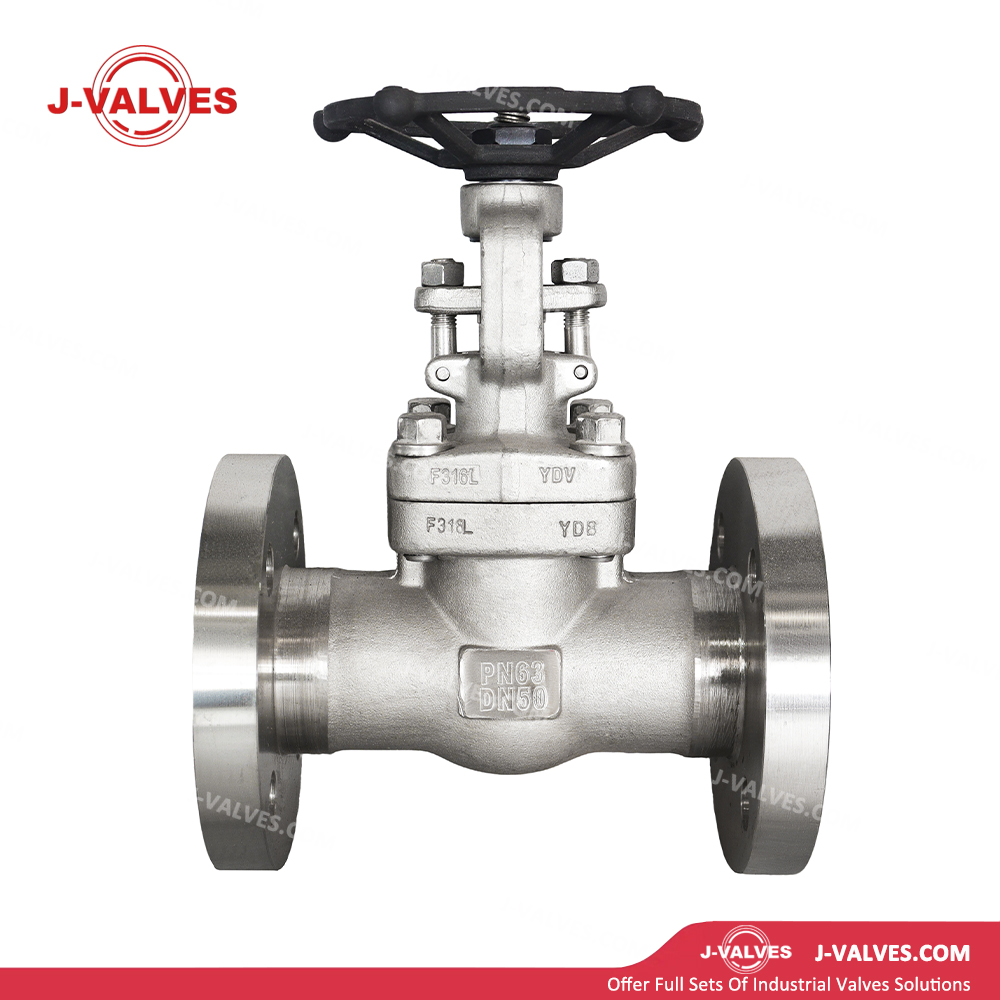

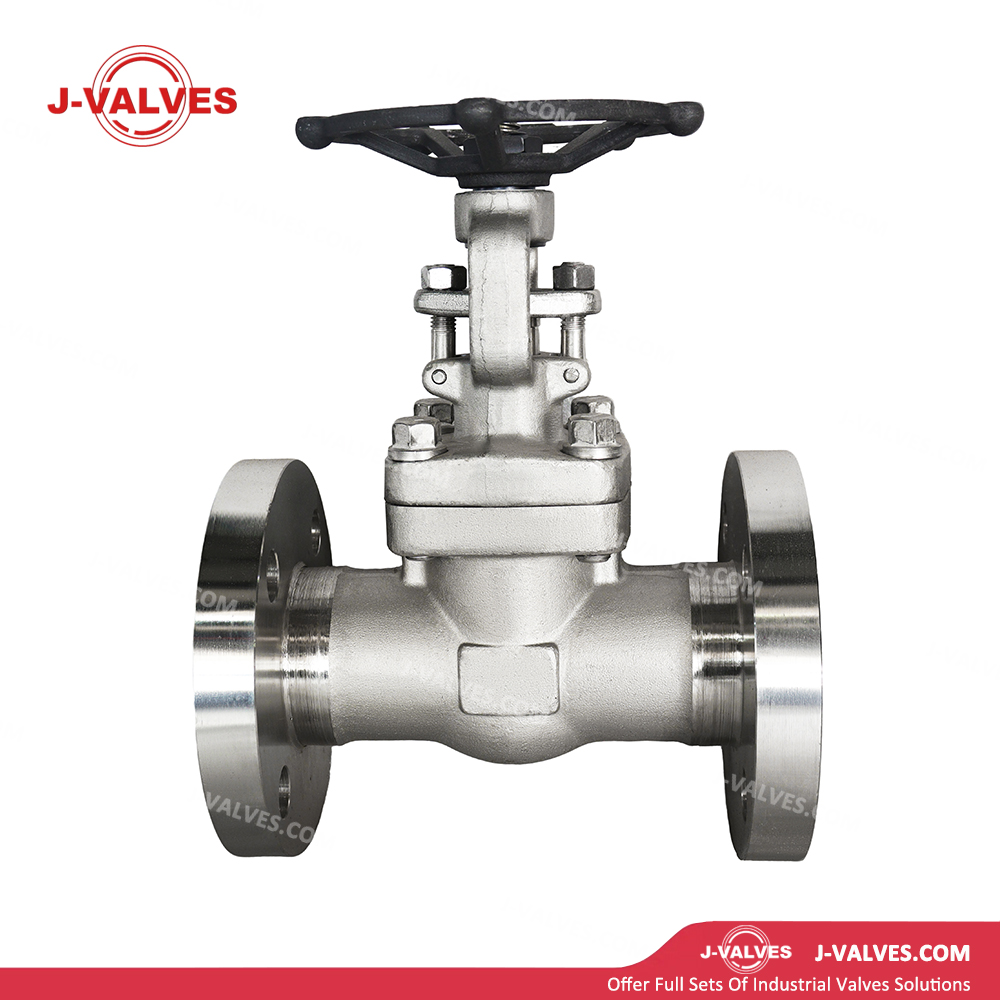

F316L Конструкция из сверхнизкоуглеродистой нержавеющей стали : Корпус клапана целиком выкован из сверхнизкоуглеродистой нержавеющей стали ASTM A182 F316L (00Cr17Ni14Mo2) с содержанием углерода ≤0,03% и содержанием молибдена 2,0–3,0%, что обеспечивает значение PREN ≥24. Его устойчивость к точечной, щелевой и межкристаллитной коррозии значительно превосходит F304L, что делает его идеальным для применения при высоком давлении с участием сильнокоррозионных сред, таких как хлорид-ионы, серная кислота и муравьиная кислота.
Эластичная конструкция клина : Благодаря упругому клину клинового типа с центральной прорезью или встроенной гибкой конструкции клин подвергается небольшой деформации при сжатии седла при закрытии, автоматически компенсируя угловые отклонения уплотнительных поверхностей для обеспечения равномерного контакта и надежного двунаправленного уплотнения, подходящего для работы под высоким давлением PN63.
Полнопроходной прямоточный канал : при полном открытии клин втягивается в крышку, обеспечивая беспрепятственный прямой путь потока с чрезвычайно низким коэффициентом сопротивления потоку (ζ≈0,1–0,3) и незначительной потерей давления. Он предназначен для двухпозиционного обслуживания трубопровода, а не для дросселирования.
Фланцевое соединение высокого давления : Корпус клапана оснащен фланцами типа B (с выступом), отвечающими стандарту EN 1092-1 PN63. Для DN50 внешний диаметр фланца составляет 180 мм, диаметр окружности болтов 135 мм, 4 болта M22 и толщина фланца 26 мм, что обеспечивает надежное соединение и герметизацию при высоком давлении 6,3 МПа.
Индикация хода штока : открытая секция штока оснащена шкалой хода или индикатором положения для четкой визуальной индикации состояния клапана в открытом/закрытом состоянии, что облегчает работу на месте и обеспечивает удаленный мониторинг, а также предотвращает неправильную работу.
Низкий рабочий крутящий момент : гайка штока изготовлена из материалов, снижающих трение (медный сплав или самосмазывающийся композит), с прецизионно обработанной резьбой для минимизации трения при подъеме. Ручное управление клапаном малого диаметра DN50 не требует усилий, а небольшие приводы могут быть установлены опционально.
Пожаробезопасная конструкция : Соответствует стандартам API 607. Графитовая набивка и металлические уплотнительные элементы сохраняют целостность уплотнения в условиях пожара, предотвращая утечку среды.
Выдувозащищенный шток : цельнокованый шток с верхним входом оснащен противовыбросовыми ступенями и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток останется удержанным крышкой, обеспечивая безопасность эксплуатации в условиях высокого давления.
Графитовое уплотнение : В сальнике используется гибкая графитовая плетеная набивка или графитовые кольцевые сборки, обеспечивающие широкий диапазон температур (от -196 ℃ до +500 ℃), отсутствие затвердевания при низких температурах и превосходную самосмазку для долгосрочного надежного динамического уплотнения штока.
Компактная и легкая конструкция : Клапан DN50 имеет строительную длину примерно 216 мм и весит 5–8 кг. Его компактная конструкция позволяет легко устанавливать его на эстакадах с плотным расположением труб и в ограниченном пространстве для оборудования.
Технические параметры
Номинальный размер : DN50 (2 дюйма)
Класс давления : PN63 (6,3 МПа)
Материал корпуса : ASTM A182 F316L.
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка : ASTM A182 F316L
Клин : F316L + наплавка из стеллита (закалка уплотняющей поверхности) / комплексная закалка.
Седло : F316L + наплавка из стеллита (уплотняющая поверхность)
Шток : F316L/17-4PH/Inconel 718, высокопрочный и устойчивый к коррозии.
Набивка : Гибкая графитовая оплетка / графитовые кольца / графит, армированный проволокой Inconel (высокотемпературный тип)
Прокладка : спирально-навитая прокладка из нержавеющей стали (316L/гибкий графитовый наполнитель) / металлическая кольцевая прокладка (восьмиугольная/овальная)
Болты : ASTM A193 B8M (нержавеющая сталь, устойчивая к коррозии) / B7 (углеродистая сталь, температура окружающей среды).
Гайки : ASTM A194 8M/2H
Торцевое соединение : фланцевое (выступ типа B) согласно EN 1092-1 PN63; Концы под приварку BW доступны по запросу.
Размеры поверхности фланца : Соответствует EN 1092-1.
Монтажные размеры : Соответствует EN 558/ISO 5752.
Управление : ручное (маховик/рычаг), пневматическое (линейный ход), электрическое (многооборотное, двухпозиционное/модулирующее), гидравлическое.
Стандарты проектирования : API 600, API 603, ASME B16.34.
Стандарт испытаний : API 598.
Приложения
Высококоррозионные химические процессы : используется в трубопроводах высокого давления DN50 на хлор-щелочных, хлорорганических, пестицидных, красочных и других высококоррозионных химических предприятиях. Материал F316L устойчив к хлорид-ионной и кислотно-щелочной коррозии, а класс PN63 соответствует технологическим требованиям высокого давления.
Нефтехимические установки гидропереработки : Применяется в трубопроводах высокого давления водорода и сероводорода Ду50 для установок гидрокрекинга, гидроочистки и каталитического риформинга. F316L обеспечивает стойкость к водородному охрупчиванию и сульфидной коррозии под напряжением, обеспечивая безопасность при работе с водородом.
Морское проектирование : устанавливается на трубопроводах управления морской водой, сырой нефтью и природным газом диаметром DN50 на морских платформах, FPSO и подводных системах. F316L выдерживает коррозию морской воды и нефти и газа, отвечая требованиям глубоководных сред с высоким давлением.
Общепромышленное применение : Подходит для включения-выключения и изоляции воды под высоким давлением DN50, нефти, газа, химикатов и других агрессивных сред, особенно в хлоридсодержащих средах и условиях с риском межкристаллитной коррозии.
Преимущества и ценность
Нулевое сопротивление потоку в полностью открытом положении : полностью втянутый клин создает беспрепятственный путь потока с почти нулевой потерей давления, что снижает потребление энергии при перекачке. Идеально подходит для изоляции трубопроводов с высоким расходом без нарушения потока или образования вихрей.
Надежное уплотнение с помощью упругого клина . Упругий клин клиновидного типа автоматически компенсирует перекос уплотняющей поверхности, обеспечивая стабильное двунаправленное уплотнение и нулевую утечку при PN63, отвечая требованиям изоляции трубопровода и безопасности при обслуживании.
Фланцевое соединение высокого давления : Фланцы EN 1092-1 PN63 обеспечивают надежное соединение при давлении 6,3 МПа, полностью совместимы с трубопроводами европейского стандарта без переходных фланцев, что снижает затраты на проектирование.
Компактная и простая установка : клапан DN50 весом всего 5–8 кг и длиной ~ 216 мм обеспечивает гибкую установку в плотных трубопроводах и ограниченном пространстве, сокращая затраты на трубную эстакаду и поддержку.
Легкая и гибкая эксплуатация : конструкция стержневой гайки с уменьшенным трением обеспечивает рабочий крутящий момент ниже 15 Н·м для DN50, что позволяет работать одной рукой. Для удаленной автоматизации доступны небольшие пневматические/электрические приводы.
Взаимозаменяемость по европейскому стандарту : Строго соответствует EN 1092-1, EN 12516, EN 558 и API 600, обеспечивая полную взаимозаменяемость с клапанами DN50 PN63 и трубопроводными аксессуарами основных европейских брендов, сокращая затраты на складские запасы и замену.
Безопасность и соответствие Соответствие : Пожаробезопасные и противовыбросовые конструкции соответствуют API 607 и нормам безопасности оборудования, работающего под высоким давлением, а также сертифицированы третьей стороной для защиты персонала и оборудования в коррозионно-активных системах высокого давления.
Значение защиты системы : надежная изоляция защищает насосы, клапаны, реакторы, мембранные модули и другое точное оборудование, расположенные ниже по потоку, предотвращая повреждение оборудования и загрязнение окружающей среды, вызванное утечкой агрессивных сред, а также снижая риски аварий и затраты на техническое обслуживание.
