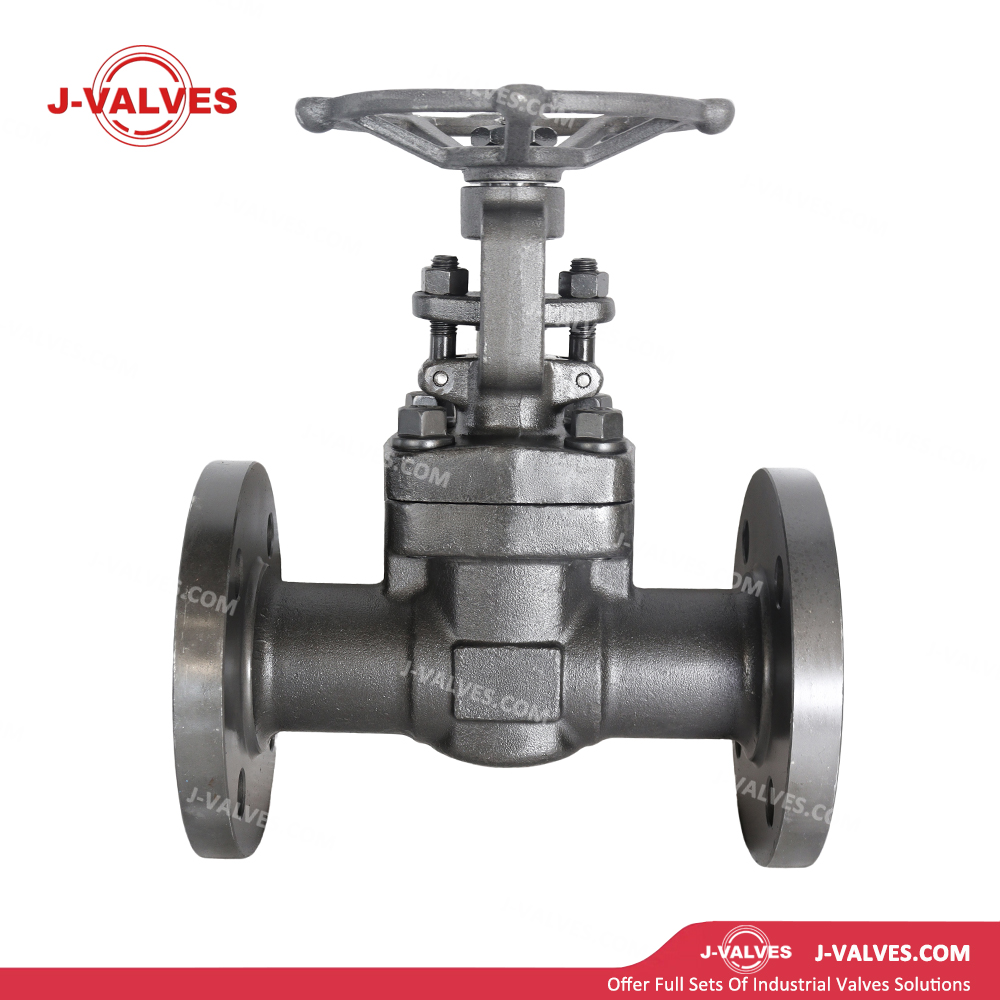

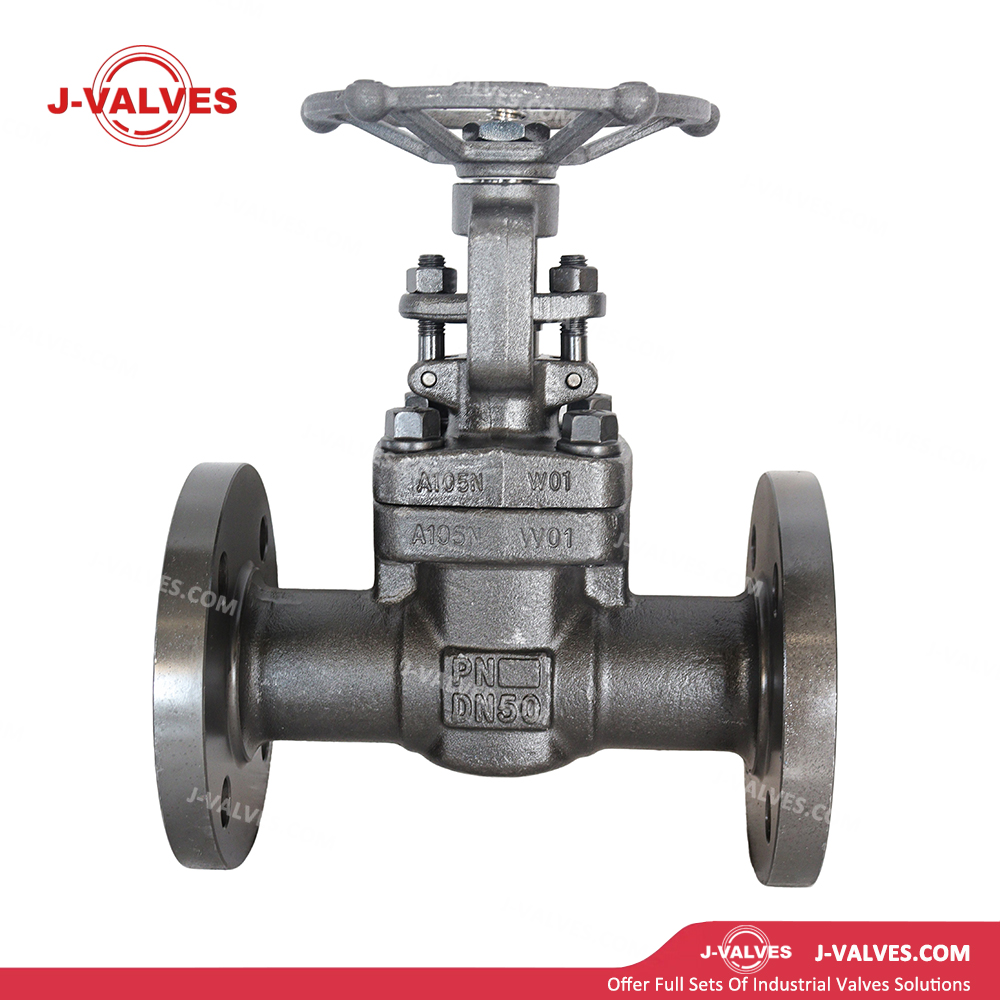

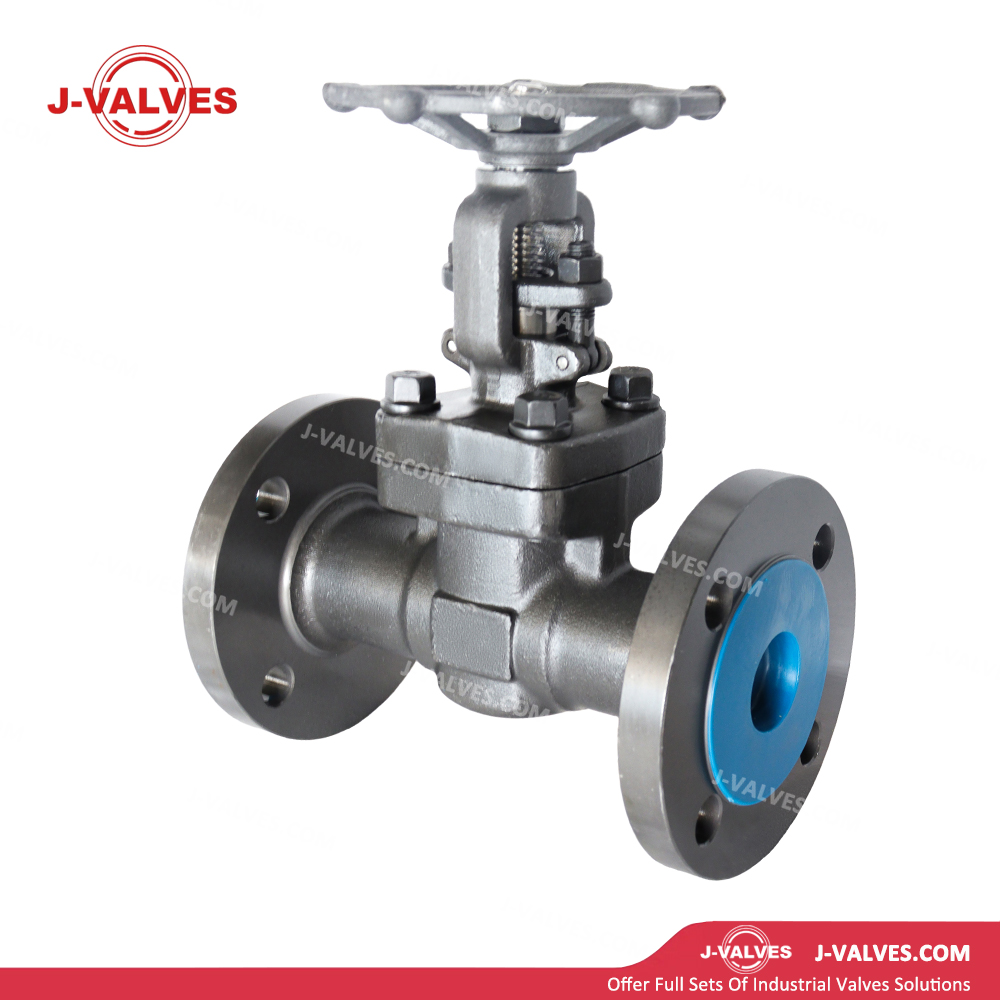

J-VALVES
Дизайн функции
Нормализованная кованая сталь A105N: Корпус клапана целиком выкован из высококачественной углеродистой стали ASTM A105N с нормализованной обработкой и имеет однородные измельченные зерна. Он имеет предел прочности на разрыв ≥485 МПа и предел текучести ≥250 МПа, а ударная вязкость значительно превосходит обычный A105. Он отвечает требованиям по выдерживанию давления в общепромышленных условиях и пригоден для неагрессивных сред, таких как вода, нефть и газ.
Гибкая клиновая конструкция: выполнена в виде гибкого клина с центральной прорезью или цельной гибкой конструкции. Незначительная деформация возникает при сжатии седла при закрытии, автоматически компенсируя угловые отклонения уплотнительных поверхностей для обеспечения равномерного контакта и достижения надежного двунаправленного уплотнения.
Полнопроходной прямоточный канал: при полном открытии клин втягивается в крышку, обеспечивая беспрепятственный прямой путь потока с чрезвычайно низким коэффициентом сопротивления потоку (ζ≈0,1–0,3) и незначительной потерей давления. Он идеально подходит для перекрытия трубопровода, но не рекомендуется для дросселирования.
Фланцевое соединение (RF): соответствует стандартам EN 1092-1/ASME B16.5, что обеспечивает удобную установку и подходит для применений, требующих частой разборки.
Резьбовое соединение (NPT/BSP): соответствует стандартам ASME B1.20.1/ISO 228, имеет компактную конструкцию и подходит для трубопроводов малого диаметра низкого давления.
Муфтовая сварка (SW): соответствует стандартам ASME B16.11, обеспечивает высокую прочность сварки и подходит для трубопроводов среднего и высокого давления.
Стыковая сварка (BW): Соответствует стандартам ASME B16.25 / EN 12627, использует сварку с полным проваром и подходит для работы под высоким давлением, легковоспламеняющихся, взрывоопасных и токсичных сред.
Низкий рабочий крутящий момент: гайка штока изготовлена из материалов, снижающих трение (медный сплав или самосмазывающийся композит), с прецизионно обработанной резьбой для минимизации трения при подъеме. Клапан малого диаметра DN50 легкий, подходит для ручного управления и может быть оснащен малогабаритным приводом.
Пожаробезопасная конструкция: соответствует стандартам API 607. Графитовая набивка и металлические уплотнительные элементы сохраняют герметичность в условиях пожара и предотвращают утечку среды.
Выдувозащищенный шток: шток имеет цельнокованую конструкцию с верхним входом, противовыбросовыми ступенями и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток останется удержанным на крышке для обеспечения эксплуатационной безопасности.
Графитовое уплотнение: в сальнике используется гибкая плетеная графитовая набивка или графитовые кольцевые сборки с широким диапазоном температур (от -29 ℃ до +500 ℃), отсутствием затвердевания при низких температурах и превосходной самосмазкой, что обеспечивает долгосрочную надежность динамического уплотнения штока.
Конструкция направляющего ребра: внутренние направляющие ребра предусмотрены в корпусе клапана для предотвращения отклонения во время подъема, обеспечения равномерной нагрузки на уплотнительные поверхности, предотвращения заедания и задиров, а также продления срока службы.
Технические параметры
Номинальный размер: DN50 (2 дюйма)
Номинальное давление: PN16–PN160 (класс 150–900)
Материал корпуса: ASTM A105N
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM A105N
Клин: A105N + наплавка из стеллита (уплотняющая поверхность закалена) / нержавеющая сталь 13Cr
Седло: A105N + наплавка из стеллита (уплотняющая поверхность)
Стержень: нержавеющая сталь A276 410/420/304/316, высокая прочность и износостойкость.
Упаковка: Гибкая оплетка из графита/графитовые кольца/V-образные кольца из ПТФЭ.
Прокладка: прокладка из безасбестового волокна/графитовая спирально-навитая прокладка/прокладка из металлического кольца
Болты: ASTM A193 B7/B7M/B8M (выбирается исходя из температуры и условий коррозии)
Гайки: ASTM A194 2H/2HM/8M
Торцевые соединения: фланцевые (RF, EN 1092-1 / ASME B16.5), резьбовые (NPT/BSP), под приварку в раструб (SW), под приварку встык (BW)
Лицо-на личное измерение: соответствует ASME B16.10
Управление: ручное (маховик/рычаг), пневматическое (линейный ход), электрическое (многооборотное, двухпозиционное/модулирующее), гидравлическое.
Стандарт проектирования: API 600, ASME B16.34.
Стандарт испытания: API 598
Приложения
Транспортировка нефти и газа: используется для перекрытия сборных, транспортных, измерительных и станционных трубопроводов DN50 для сырой нефти, очищенной нефти и природного газа. Материал A105N адаптируется к общим условиям коррозии, а нормализованная обработка обеспечивает низкотемпературную вязкость.
Химические технологические системы: Применяются для перекрытия технологических трубопроводов DN50 для различных химических сред, растворителей и углеводородов. Гибкий клин обеспечивает надежную герметизацию, а графитовая набивка обеспечивает стойкость к химической коррозии.
Общепромышленное применение: подходит для перекрытия и изоляции неагрессивных сред, таких как вода, нефть и газ, в трубопроводах DN50, служит стандартным компонентом промышленных трубопроводных систем.
Преимущества и ценность
Превосходная прочность благодаря нормализации: нормализованный A105N имеет измельченные зерна со значительно более высокой ударной вязкостью, чем обычный A105, что предотвращает хрупкое разрушение при низких температурах и ударных условиях, а также защищает персонал и оборудование.
Почти нулевое сопротивление потоку в полностью открытом положении: полностью втянутый клин обеспечивает беспрепятственный путь потока с почти нулевой потерей давления, снижает потребление энергии при перекачке и идеально подходит для перекрытия трубопровода с высоким расходом.
Надежное уплотнение с помощью гибкого клина. Гибкая конструкция клиновидного типа автоматически компенсирует отклонения уплотняющей поверхности, обеспечивая стабильное двунаправленное уплотнение и нулевую утечку, что соответствует требованиям по изоляции трубопровода и безопасности при обслуживании.
Гибкие варианты соединений: доступны фланцевые, резьбовые, приварные и стыковые соединения для адаптации к различным стандартам трубопроводов и условиям работы, что обеспечивает удобную установку на месте и снижает затраты на проект.
Легкая и гибкая эксплуатация: конструкция гайки штока с уменьшенным трением обеспечивает рабочий крутящий момент ниже 15 Н·м для клапанов DN50, что позволяет работать одной рукой. Небольшие пневматические/электрические приводы являются дополнительными для дистанционного автоматического управления.
Гарантия безопасности и соответствия: пожаробезопасные и взрывозащищенные конструкции соответствуют API 607 и нормам промышленной безопасности, что проверено сторонними испытаниями для защиты персонала и системного оборудования.
Улучшенная защита системы: Надежное отключение защищает последующие насосы, клапаны, приборы и другое прецизионное оборудование от повреждений, вызванных обратным потоком и утечкой среды, снижая риски аварий и затраты на техническое обслуживание.
