J-VALVES
Структурные особенности

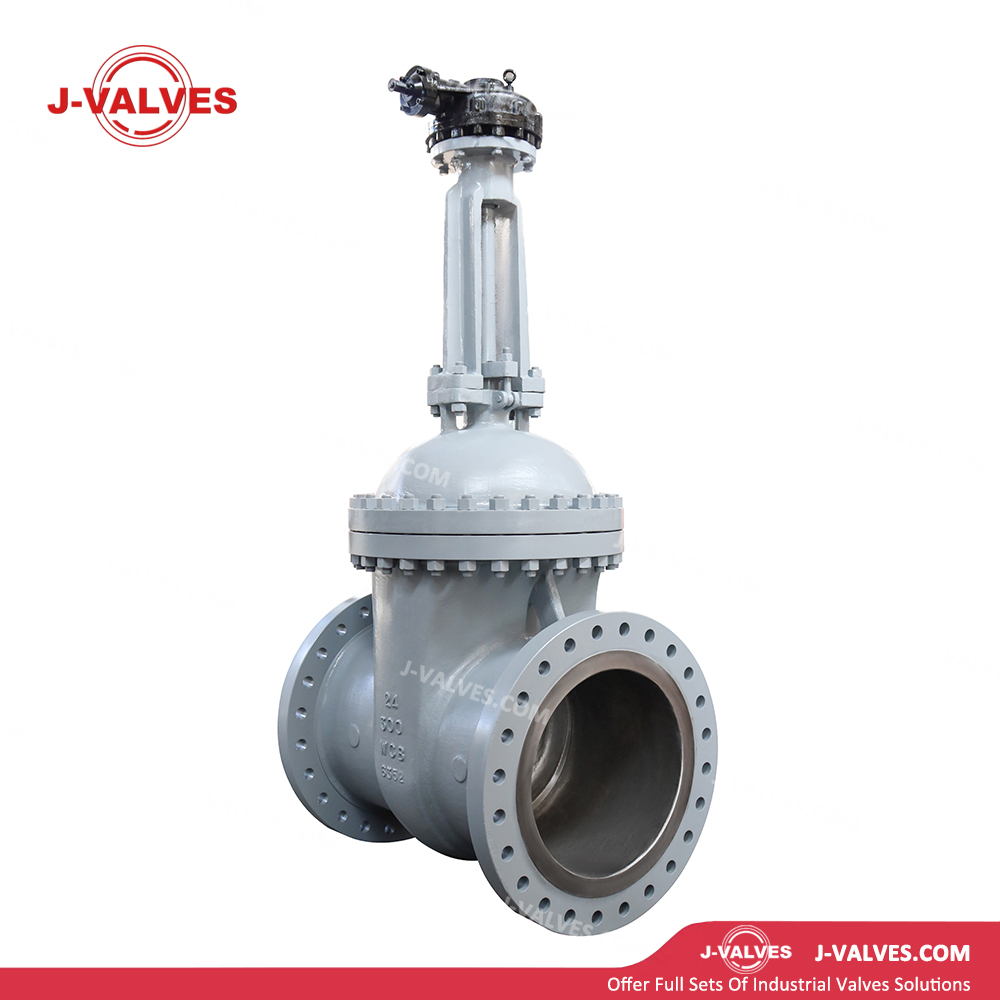

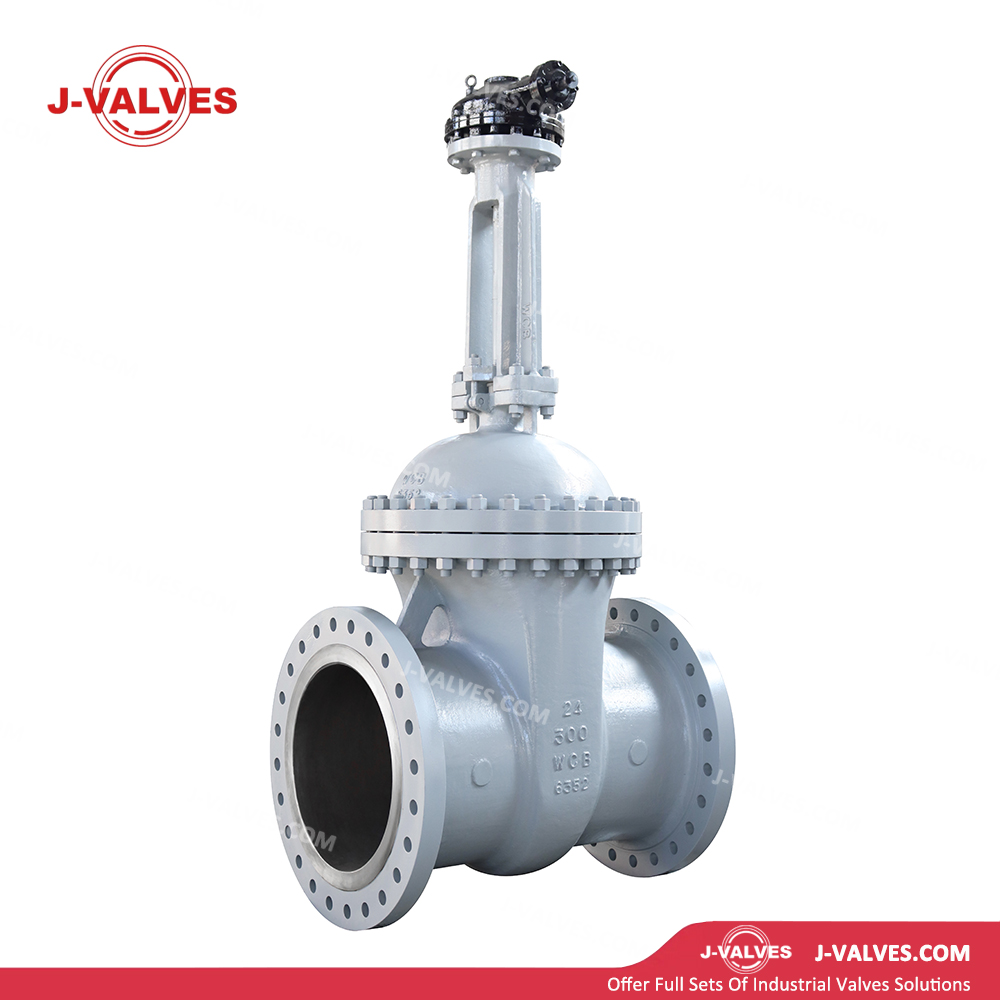

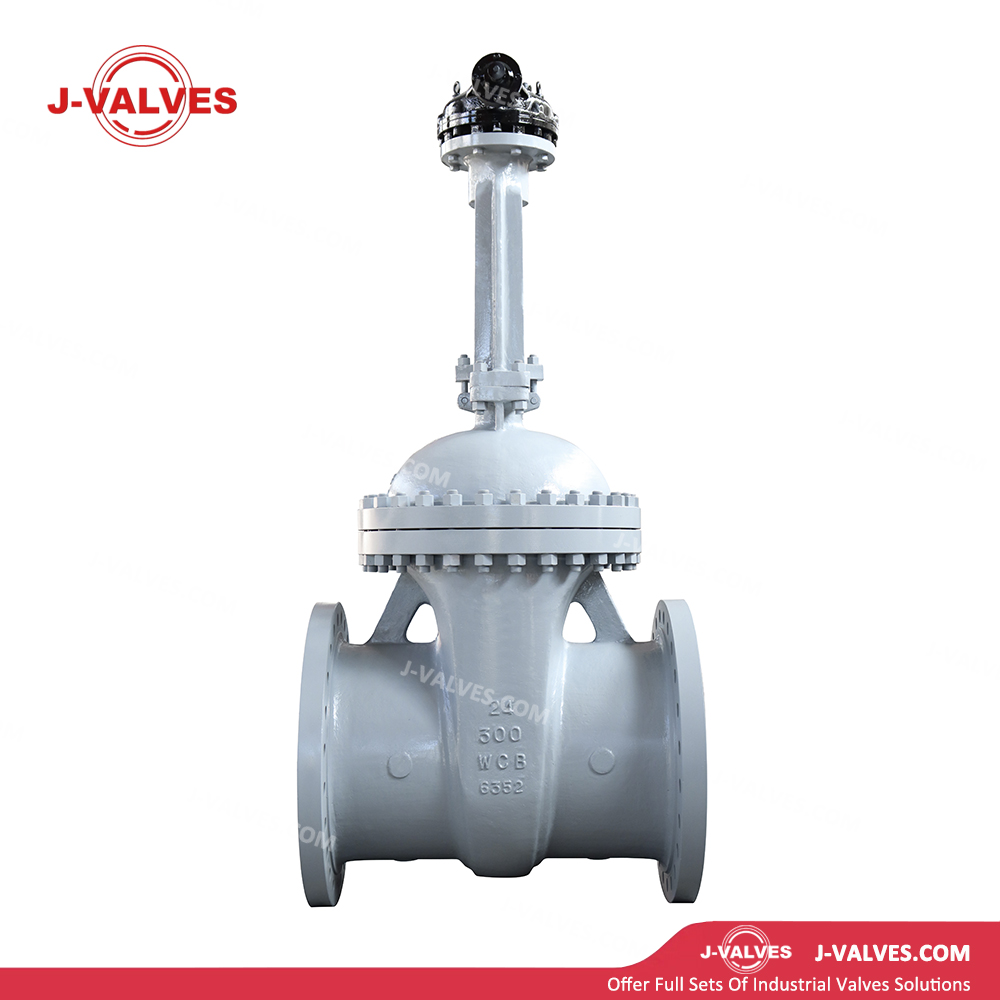

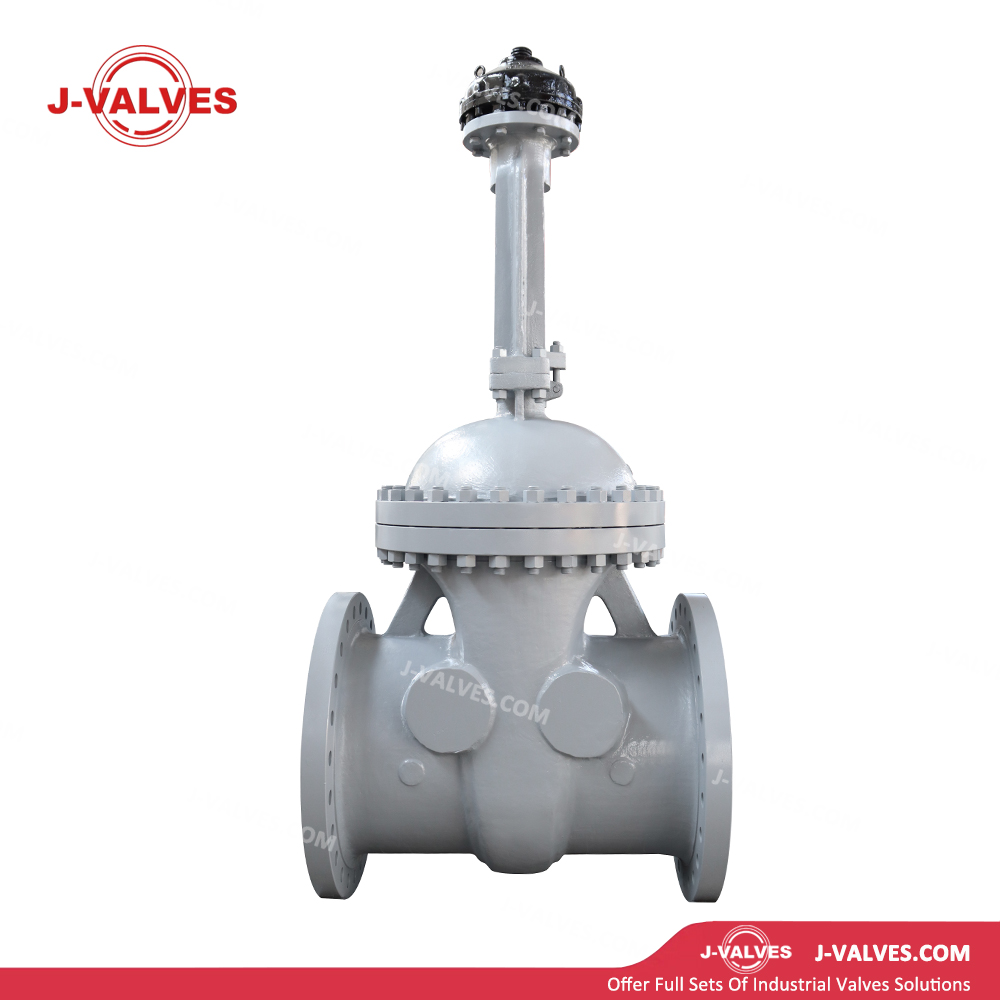

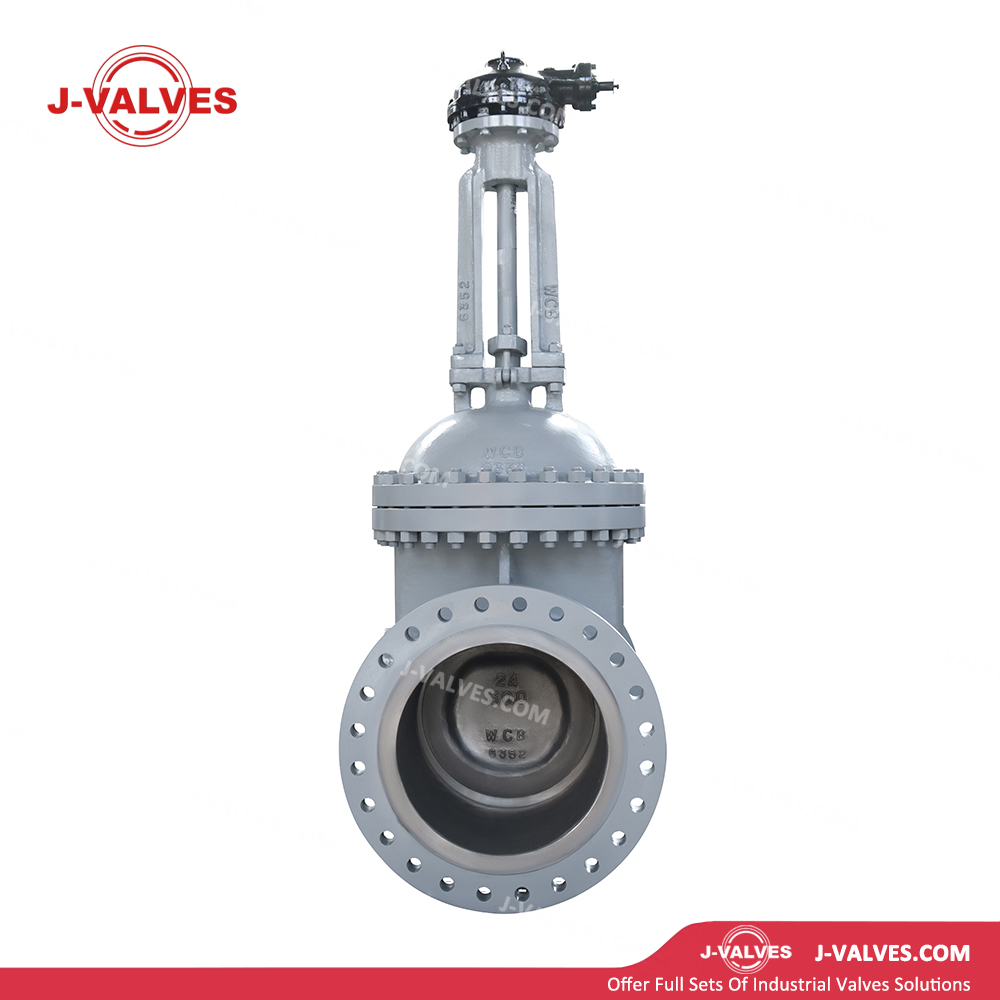

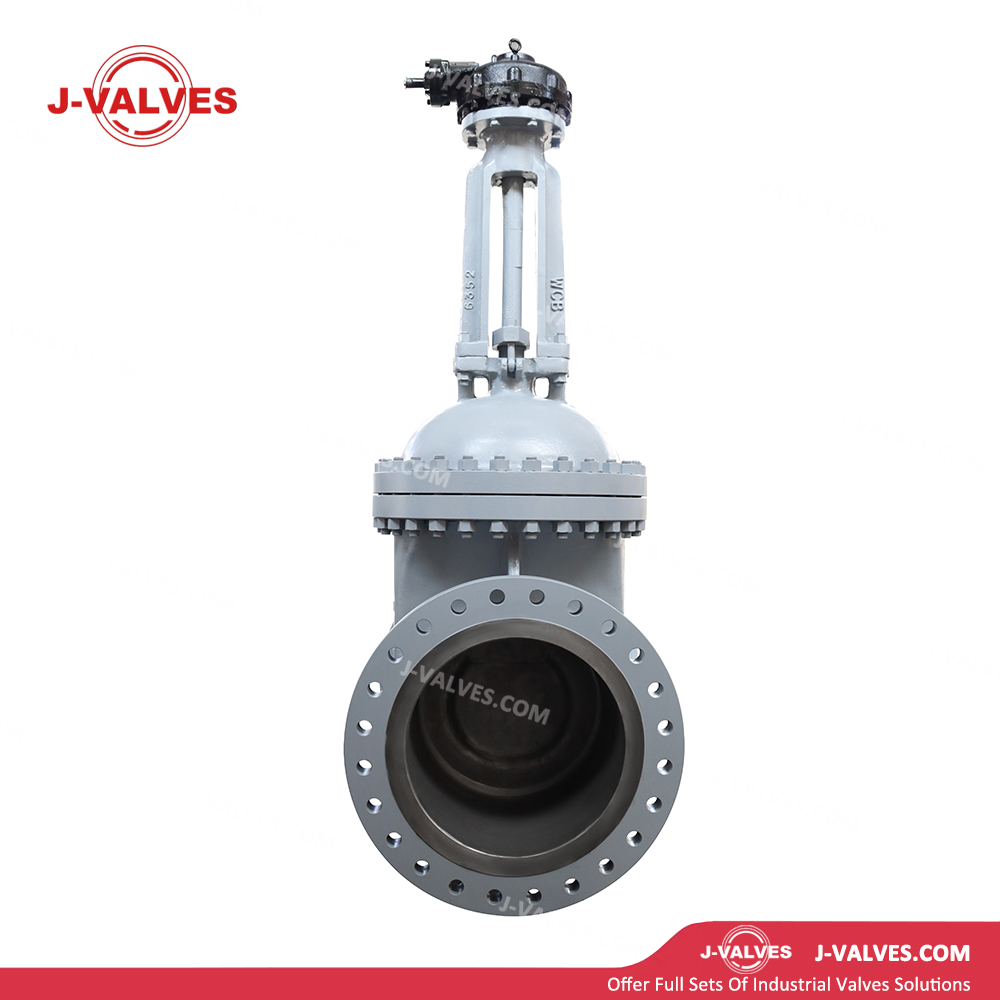

Корпус из литой углеродистой стали WCB: Изготовлен из литой стали WCB по стандарту ASTM A216, подвергнутой аустенитирующей термообработке, обладающей превосходной механической прочностью, способностью выдерживать давление и литейными качествами. Он подходит для изготовления сверхбольших и сложных корпусов клапанов размером до 24 дюймов. По сравнению с ковкой это снижает стоимость на 30–40% и сокращает сроки поставки.
Конструкция со сверхбольшим диаметром 24 дюйма: номинальный внутренний диаметр DN600 удовлетворяет требованиям по доставке среды со сверхвысокой скоростью потока в качестве магистрального размера в промышленных трубопроводных системах, идеально подходит для больших насосных станций, водоочистных станций, электростанций и аналогичных объектов.
Класс среднего давления 300: Класс давления 300 (PN50) с максимальным рабочим давлением 5,0 МПа при температуре окружающей среды, подходит для паровых, нефтяных, газовых, водяных систем и других общепромышленных трубопроводов среднего давления.
Гибкий клин: оснащен эластичной канавкой в середине клина для автоматической компенсации деформации седла, обеспечивая равномерный контакт уплотнительных поверхностей и надежную герметичность.
Затвор клинового типа: конструкция с одинарным или двойным затвором, обеспечивающая уплотнение за счет давления среды или внешней силы, с простой конструкцией и низким сопротивлением потоку.
Полное открытие/полное закрытие: в полностью открытом положении проходной канал соответствует внутреннему диаметру трубы, что обеспечивает чрезвычайно низкий перепад давления; в полностью закрытом состоянии уплотнительные поверхности плотно прилегают друг к другу, обеспечивая надежное закрытие.
Фланцевое соединение: фланцевые концы RF (с выступом) или RTJ (кольцевое соединение), соответствующие стандарту ASME B16.5, что облегчает интеграцию с существующими системами трубопроводов сверхбольшого диаметра и оперативное обслуживание.
Двунаправленное уплотнение: обе стороны затвора служат уплотняющими поверхностями без ограничения направления установки, что упрощает проектирование трубопроводов и строительство на месте.
Пожаробезопасная конструкция: соответствует стандарту API 607. В случае прогорания мягкого уплотнения уплотнение металл-металл между шибером и седлом предотвращает утечку среды во время пожара.
Выдувозащищенный шток: Ограничительная конструкция в месте соединения штока с клином удерживает шток внутри корпуса даже при аномальном внутреннем давлении, обеспечивая эксплуатационную безопасность.
Конструкция с низким рабочим крутящим моментом: прецизионно обработанные контактные поверхности между заслонкой и седлом в сочетании с высококачественной смазкой снижают крутящий момент открытия и закрытия, что упрощает управление вручную или с помощью привода.
Монтажная площадка привода ISO 5211: верхняя часть штока оснащена монтажным фланцем стандарта ISO 5211, что позволяет напрямую устанавливать высокомоментные электрические, пневматические и гидравлические приводы для поддержки модернизации автоматизации.
Технические параметры
Номинальный размер: 24 дюйма (DN600)
Класс давления: Класс 150, Класс 300 (PN20, PN50)
Диапазон температуры: от -29 до +425 ℃
Корпус: литая углеродистая сталь ASTM A216 WCB.
Ворота: WCB с ENP (химическое никелирование), A105 с ENP, нержавеющая сталь F304, F316.
Шток: нержавеющая сталь F6a, F304, F316.
Седло: A105 с ENP, F304, F316, наплавка из стеллита.
Набивка: V-образные кольца из ПТФЭ, гибкий графит, композитная набивка с низким уровнем выбросов.
Прокладка: прокладка из ПТФЭ, графитовая спирально-навитая прокладка.
Редуктор/привод: литая сталь, ковкий чугун, с ручным дублированием.
Торцевое соединение: фланцевое (RF/RTJ), в соответствии с ASME B16.5.
Управление: ручное (редуктор с удлиненным штоком или стойкой), электрическое (двухпозиционное/модулирующее), пневматическое (двойного действия/с пружинным возвратом), гидравлическое.
Стандарты проектирования: ASME B16.34, API 600, API 602.
Стандарты испытаний: API 598
Монтажная длина: В соответствии с ASME B16.10.
Области применения
Нефтегазовая промышленность: Применяется для перекрытия магистральных трубопроводов большого диаметра для промыслового сбора и транспортировки нефти/газа, магистральных трубопроводных станций и заводов по переработке природного газа, обеспечивая надежную изоляцию высокопоточных сред.
Химическая промышленность: Применяется в крупнопоточных трубопроводах для агрессивных химических сред и нефтехимических продуктов, при этом материал WCB соответствует общим условиям эксплуатации.
Судостроение и морское машиностроение: используется в трубопроводах большого диаметра для балластных вод, льяльных вод и систем пожаротушения, адаптируясь к установкам с ограниченным пространством.
Общепромышленное применение: подходит для регулирования высоких расходов и изоляции воды, масла, газа, пара и других сред в качестве двухпозиционного оборудования в трубопроводных системах.
Преимущества и ценность
Экономичное решение для сверхбольшого проходного сечения: 24-дюймовый клапан сверхбольшого диаметра в промышленных трубопроводах, изготовленный из литой стали WCB, снижает первоначальные инвестиции на 30–40 % по сравнению с альтернативами из кованой или нержавеющей стали, обеспечивая экономически эффективную производительность.
Прямой путь потока с низким перепадом давления: при полном открытии проточный канал совпадает с внутренним диаметром трубы, что приводит к почти нулевому сопротивлению потоку и минимальному перепаду давления, что снижает потребление энергии при перекачке для долгосрочной работы в полностью открытом состоянии.
Гибкая установка двунаправленного уплотнения: Двунаправленное уплотнение устраняет ограничения по направлению установки, упрощая проектирование трубопроводов и строительство на месте, одновременно снижая затраты на проект.
Гарантия безопасности и соответствия: множество функций безопасности, включая конструкцию API 600, пожаробезопасную и противовыбросовую конструкцию; дополнительная сертификация монограмм PED и API 600 для соответствия нормам безопасности предприятия и нормативным требованиям.
Гибкая модернизация автоматизации: монтаж по стандарту ISO 5211 позволяет быстро интегрировать различные высокомоментные приводы, что позволяет легко перейти от ручного управления к системам дистанционного управления и автоматизированным системам.
Оптимизированная интеграция системы: стандартные габаритные размеры и фланцевые соединения обеспечивают легкую интеграцию с существующими трубопроводами сверхбольшого диаметра, сокращая затраты на проектирование и строительство, одновременно поддерживая модернизацию и расширение устаревших систем.
Долгосрочная эксплуатационная надежность: Продуманная и проверенная конструкция задвижек, имеющая более чем столетний опыт применения по всему миру; усовершенствованные процессы производства и контроля 24-дюймовых клапанов большого диаметра обеспечивают высокую долгосрочную надежность.
