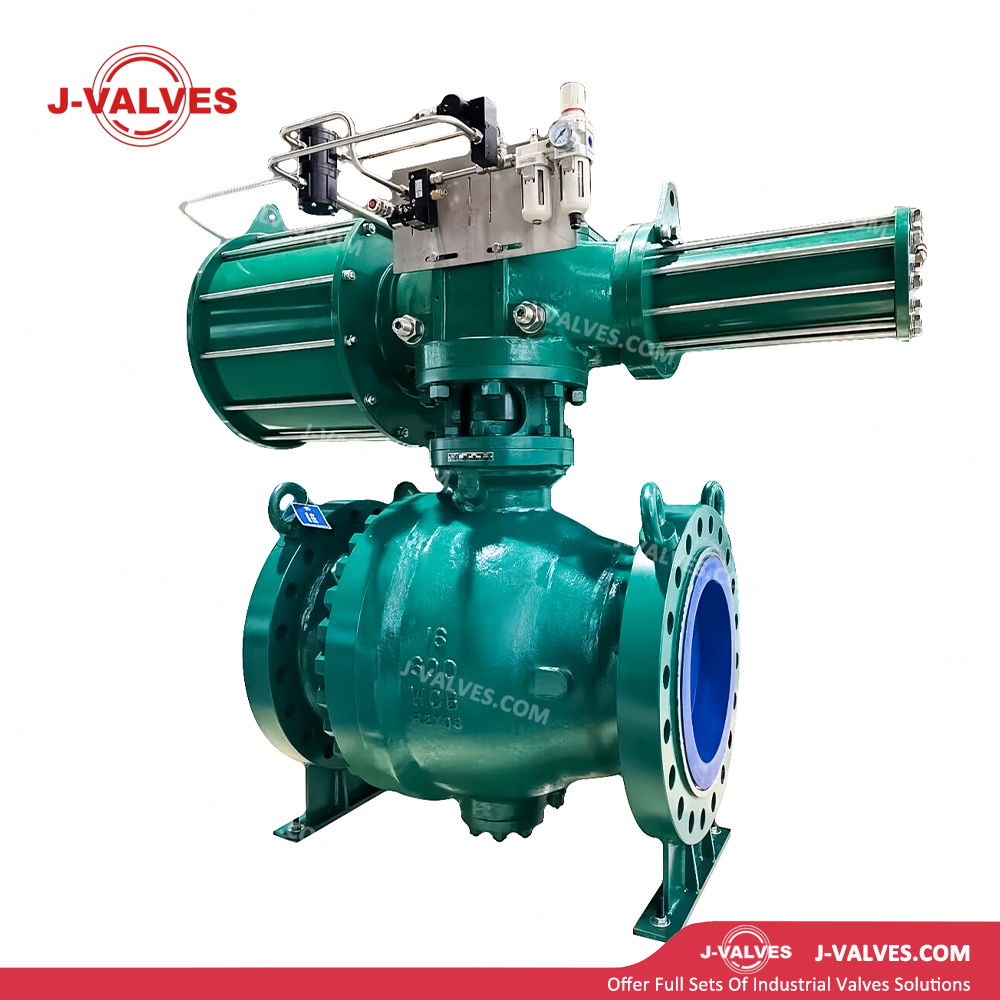

J-VALVES
Дизайн функции
Двухкомпонентная конструкция корпуса: Корпус клапана состоит из левой и правой половин, соединенных болтами, отличается компактной конструкцией, легким весом, простотой установки и обслуживания. Он предлагает более низкую стоимость по сравнению с трехкомпонентными клапанами и более легкую разборку и ремонт, чем цельные клапаны.
Шаровая опора, установленная на цапфе: Шар фиксируется и поддерживается верхними и нижними подшипниками (цапфами). Нагрузки, создаваемые средним давлением, воспринимаются подшипниками, а не передаются на шток, что приводит к постоянному и низкому рабочему крутящему моменту, что упрощает работу под высоким давлением и увеличивает срок службы привода.
Комплектация пневмопривода: Пневмоприводы двойного или одностороннего действия (с пружинным возвратом) с давлением подачи воздуха 0,4–0,7 МПа. Время открытия и закрытия регулируется от 2 до 30 секунд. Поддерживает интеграцию электромагнитных клапанов, концевых выключателей, позиционеров и других аксессуаров.
Седло с двойным поршневым эффектом (DPE): седла как перед, так и после клапана обеспечивают независимое уплотнение с автономным питанием, гарантируя надежное уплотнение независимо от направления потока. Поддерживает функцию двойной блокировки и спуска (DBB) для упрощения проектирования трубопровода.
Фланцевые/стыковые соединения: фланцы RF (с выступом) и RTJ (кольцевое соединение) соответствуют ASME B16.5; Также доступны концы под сварку встык (BW). Номинальное давление варьируется от класса 150 до 600 фунтов, размеры от DN50 до DN600.
Технология уплотнения седла: Мягкие седла (PTFE/RPTFE/нейлон) обеспечивают герметичность и отсутствие утечек. Металлические седла (сплав стеллита/сплав на основе никеля) устойчивы к высоким температурам и эрозии, рабочая температура до +450 ℃.
Быстрое открытие/закрытие и плавное управление: Пневматический привод обеспечивает быстрое вращение на 90°, время цикла регулируется с помощью клапанов регулирования скорости. Пропорциональная модуляция может быть достигнута с помощью электрического позиционера (модулирующая версия).
Выдувозащищенный шток и антистатический: выступ в нижней части штока предотвращает выброс под внутренним давлением. Между корпусом и шаром, штоком и корпусом установлены антистатические устройства с сопротивлением <10 Ом, соответствующие требованиям безопасности API 608.
Пожаробезопасная конструкция: соответствует стандартам API 607/ISO 10497. В случае пожара, после перегорания мягкого уплотнения, металлические седла и шар сохраняют герметичность, чтобы предотвратить вторичные катастрофы, вызванные утечкой среды.
Возможность интеграции аксессуаров: электромагнитные клапаны (одинарные/двойные), концевые выключатели (механические/индуктивные), электрические позиционеры, фильтры-регуляторы, клапаны регулирования скорости и устройства ручного управления для формирования полного контура управления.
Функциональная безопасность SIL Опционально: пневматический привод, оснащенный электромагнитным клапаном и защитным реле, может достигать уровня полноты безопасности SIL 2/SIL 3, отвечая требованиям систем аварийного отключения ESD.
Технические спецификации
Диапазон размеров: от 2 ″ до 48 ″ (DN50 до DN1200)
Номинальное давление: класс от 150 до 2500 фунтов (от PN20 до PN420)
Диапазон температуры: от -29 до +425 ℃
Корпус: WCB (углеродистая сталь), CF8/CF8M (нержавеющая сталь), LCB/LCC (низкотемпературная сталь), WC6/WC9 (жаропрочная легированная сталь)
Шарик: CF8M, F316, WCB с ENP (химическое никелирование), F304 с покрытием из сплава Stellite.
Седло: PTFE, RPTFE, нейлон, PEEK, CF8M с наплавкой из стеллита.
Подшипники/цапфы: F316, 17-4PH, A105 с ENP, стеллитовый сплав.
Шток: F6a (нержавеющая сталь 410), F316, 17-4PH
Прокладки: спирально-навитая прокладка (304/316 + графит), металлическая кольцевая прокладка.
Упаковка: комплект V-образного ПТФЭ, гибкий графит.
Торцевые соединения: фланцевые (RF/RTJ), приварные встык (BW)
Тип привода: Двойного действия, с пружинным возвратом одностороннего действия (Открытие при отказе/Закрытие при отказе)
Давление подачи воздуха: 0,4–0,7 МПа (стандартное), ВД 1,0 МПа.
Время цикла: 2–30 секунд (DN50–DN600, регулируется с помощью клапана регулирования скорости)
Выходной крутящий момент: до 50 000 Н·м (с коробкой передач или кулисным приводом)
Аксессуары: электромагнитный клапан (Ex d IIB/Ex d IIC), концевой выключатель (IP67/IP68), электрический позиционер (4–20 мА/0–10 В), фильтр-регулятор, ручной дублер.
Функции безопасности: SIL 2/SIL 3 (опция), тест частичного хода (PST), аварийное отключение ESD.
Стандарты дизайна: API 6D, API 608, ASME B16.34
Стандарты испытаний: API 6D, API 598.
Приложения
Нефтегазовая промышленность: Запорная арматура для магистральных трубопроводов, впускная/выпускная арматура для компрессорных станций, аварийная аварийная запорная арматура для станций. Быстрая реакция пневмосистемы обеспечивает безопасность трубопровода.
Нефтехимические заводы: вход/выход реактора и байпас теплообменника в установках крекинга этилена, FCC и гидрокрекинга для частого переключения и аварийной изоляции.
Энергетика: Быстрое отключение главных систем пара и питательной воды высокого давления на теплоэлектростанциях; аварийное отключение топливно-газовых систем газотурбинных установок.
Металлургическая промышленность: Быстрое отключение и переключение систем доменного, конвертерного и коксового газа, устойчивое к эрозии пылесодержащими средами.
Преимущества и ценность
Быстрое автоматическое реагирование: время цикла пневматического привода составляет всего 2–30 секунд, что намного быстрее, чем у электрических приводов, что соответствует требованиям аварийного отключения и частой эксплуатации.
Постоянный низкий рабочий крутящий момент: конструкция с креплением на цапфе делает крутящий момент независимым от среднего давления, поддерживая низкий крутящий момент даже при высоком давлении, уменьшая размер привода и потребление воздуха.
Настоящее двунаправленное уплотнение: конструкция седла DPE обеспечивает надежное двунаправленное уплотнение без ограничения направления установки, поддерживает изоляцию трубопровода и сброс давления для упрощения инженерного проектирования.
Безопасный режим: привод с пружинным возвратом одностороннего действия обеспечивает открытие при отказе (FO) или закрытие при отказе (FC), обеспечивая безопасное состояние в аномальных условиях.
Соответствие функциональной безопасности SIL: дополнительная сертификация SIL 2/SIL 3 соответствует требованиям системы ESD, снижая риски безопасности процесса и затраты на страхование.
Компактная и легкая конструкция: двухсекционная конструкция на 20–30% легче трехсекционной, что снижает нагрузку на опоры трубопровода и стоимость установки.
