Сравнительное исследование высокотемпературных и высоких характеристик между подъемными клапанами и качельными контрольными клапанами

Понимание подъемных чеков

Структура и работа

Клапаны для подъемника состоят из корпуса клапана, сиденья клапана и подвижного диска. Диск перемещается вертикально вдоль центральной линии корпуса клапана, позволяя жидкости протекать, когда давление достаточно. Когда поток жидкости останавливается или меняется, диск опускается обратно на сиденье, предотвращая обратное поток. Этот механизм аналогичен механизму глобуса , обеспечивая точный контроль над потоком жидкости.

Высокая температура и производительность высокого давления

• Выбор материала: подъемные чеки часто используют такие материалы, как нержавеющая сталь, углеродистая сталь и сплав для корпусов и дисков клапана. Эти материалы выбираются для их прочности и сопротивления высоким температурам и давлениям. Например, сиденье и диск клапана могут быть покрыты Stellite, жестким сплавом на основе кобальта, для повышения устойчивости к износу и долговечности.

• Производительность герметизации: подъемные чековые клапаны предлагают отличную производительность герметизации из -за плотного контакта между диском и сиденьем. Это делает их подходящими для приложений, требующих высокой надежности уплотнения.

• Падение давления: из -за вертикального перемещения диска клапаны проверки подъема обычно имеют более высокое падение давления по сравнению с качающимися контрольными клапанами . Это связано с тем, что жидкость должна изменить направление, чтобы пройти через клапан, что приводит к повышению сопротивления.

• Условия эксплуатации: Клапаны проверки подъема обычно используются в приложениях высокого давления, где точное управление и надежное уплотнение имеют решающее значение. Они обычно встречаются в паровых системах, гидравлических системах и химическом обработке.

Понимание качающихся контрольных клапанов

Структура и работа

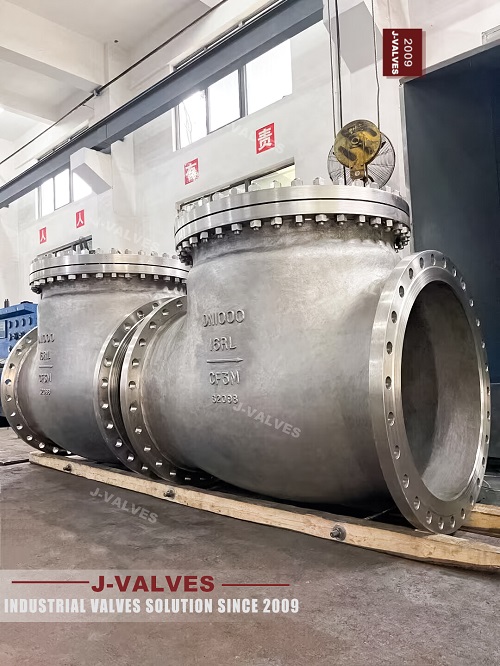

Клапаны для качелей имеют круглый диск, который поворачивается вокруг шарнира или вала. Когда жидкость течет в прямом направлении, диск развертывается, позволяя жидкости проходить. Когда поток останавливается или меняется, диск поворачивается назад в закрытое положение, блокируя поток. Эта конструкция обеспечивает более оптимизированный путь потока по сравнению с подъемными проверками клапанов.

Высокая температура и производительность высокого давления

• Выбор материала: качающиеся проверки также построены из таких материалов, как из нержавеющей стали, углеродистой стали и сплавной стали. Сиденье и диск клапана могут быть покрыты твердыми сплавами или другими износостойкими материалами для повышения долговечности и производительности в высокотемпературных и высоких условиях.

• Производительность герметизации: в то время как проверка качания обеспечивает хорошее уплотнение, они, как правило, имеют немного более низкую эффективность герметизации по сравнению с подъемами . Это связано с характером движения диска и потенциалом для небольшого смещения во время закрытия.

• Падение давления: качающиеся проверки клапаны имеют более низкое падение давления по сравнению с подъемными клапанами . Обтеканный путь потока позволяет жидкости проходить с минимальным сопротивлением, что делает их подходящими для применений, где эффективность потока имеет решающее значение.

• Условия эксплуатации: Клапаны для проверки свинга обычно используются в трубопроводах и системах большого диаметра, где важно сопротивление с низким потоком. Они часто встречаются в системах водоснабжения, нефтяных трубопроводах и других применениях с высокими скоростями потока.

Сравнительный анализ

Запечатывание производительности

Применение пригодности
