Подъемный обратный клапан: инженерное проектирование и промышленное применение в трубопроводных системах высокого давления

Введение

В промышленных трубопроводных системах предотвращение обратного потока имеет важное значение для защиты насосов, компрессоров и критического технологического оборудования. Подъемный обратный клапан является одним из наиболее надежных типов обратных клапанов, используемых в системах высокого давления и высокой надежности, таких как транспортировка нефти и газа, нефтехимические заводы и объекты электроэнергетики.

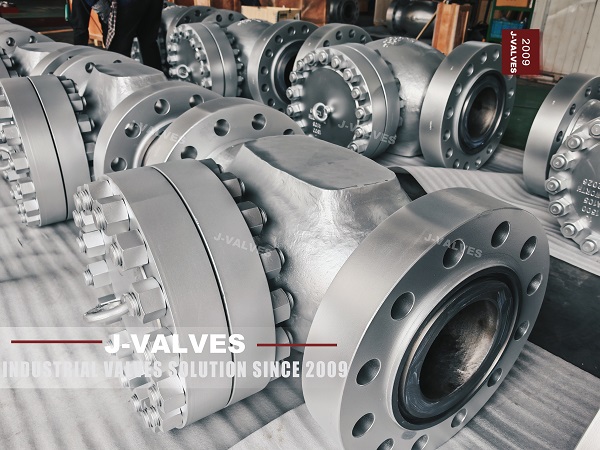

Подъемный обратный клапан, показанный на изображении, представляет собой конструкцию из прочной кованой стали, обычно используемую в трубопроводных системах высокого давления класса 1500LB , где прочность, надежность уплотнения и длительный срок службы являются критическими требованиями.

Такие производители, как J-VALVES, предлагают обратные подъемные клапаны, соответствующие стандартам API 6D и ASME, для требовательных промышленных применений.

Что такое подъемный обратный клапан?

Подъемный обратный клапан — это тип обратного клапана, в котором используется диск или поршневой элемент, который поднимается вертикально, обеспечивая прямой поток, и возвращается на седло при изменении направления потока.

Основной принцип работы:

• Давление прямого потока поднимает диск

• Жидкость проходит через корпус клапана

• Когда поток останавливается или меняет направление, сила тяжести и противодавление закрывают диск.

• Предотвращает обратный поток в трубопроводе

Этот простой, но эффективный механизм обеспечивает автоматическое управление потоком без внешнего воздействия.

Конструктивные особенности подъемных обратных клапанов

1. Конструкция диска, чувствительная к давлению

Диск движется вертикально внутри направляющей камеры:

• Открывается под давлением прямого потока

• Закрывается под действием обратного давления или силы тяжести

2. Прочный кованый или литой корпус.

Обратные клапаны подъема высокого давления обычно изготавливаются из:

• Кованая углеродистая сталь (А105)

• Легированная сталь для работы при высоких температурах

• Нержавеющая сталь для агрессивных сред

Это обеспечивает структурную целостность в экстремальных условиях.

3. Фланцевое или сварное соединение.

В зависимости от требований приложения:

• Фланцевые концы для удобства обслуживания

• Сварные концы для стационарной прокладки трубопровода

4. Высоконадежная система уплотнений.

Уплотнительные поверхности обработаны с высокой точностью, чтобы обеспечить:

• Плотное отключение

• Минимальный риск утечки

• Длительный срок службы при циклической работе

Как подъемные обратные клапаны повышают безопасность трубопроводов

1. Предотвращение повреждения обратного потока

Обратный поток может вызвать:

• Повреждение крыльчатки насоса

• Реверс компрессора

• Скачок давления (гидравлический удар)

Подъемные обратные клапаны предотвращают эти риски, автоматически закрываясь в условиях обратного потока.

2. Защита критического оборудования

Установлен после:

• Pumps

• Компрессоры

• Теплообменники

Они обеспечивают стабильную работу системы и снижают механические нагрузки на оборудование.

3. Стабильная работа в системах высокого давления.

В трубопроводах классов 900LB–2500LB:

• Стабильность диска имеет решающее значение

• Удар сиденья должен контролироваться

• Структурная вибрация должна быть сведена к минимуму.

Конструкция подъемного обратного клапана обеспечивает контролируемое закрытие.

Инженерные преимущества конструкции подъемного обратного клапана

1. Простая и надежная конструкция.

Внешний привод не требуется, что снижает:

• Стоимость обслуживания

• Сложность системы

• Точки отказа

2. Быстрая реакция на изменение направления потока.

Клапан мгновенно реагирует на изменение давления, обеспечивая:

• Немедленное предотвращение обратного потока

• Уменьшение шока системы

3. Подходит для работы под высоким давлением.

Подъемные обратные клапаны идеально подходят для:

• Паровые системы высокого давления

• Линии передачи нефти и газа

• Технологические трубопроводы нефтеперерабатывающего завода

Производство и контроль качества – J-VALVES Инженерная мощь

J-VALVES реализует строгие инженерные и производственные стандарты для подъемных обратных клапанов :

Ключевые особенности производства:

• Прецизионная обработка на станке с ЧПУ для выравнивания седла и диска.

• Кованая конструкция корпуса, выдерживающая высокое давление.

• Полная отслеживаемость материалов (A105, LF2, F316 и т. д.)

• Неразрушающий контроль (UT, RT, PT)

• Гидростатические испытания и испытания на герметичность седла

Стандарты соответствия:

• Стандарт трубопроводной арматуры API 6D

• Требования к давлению ASME B16.34

• системы менеджмента качества ИСО

Они обеспечивают стабильную работу в критических промышленных условиях.

Типичные применения подъемных обратных клапанов

Подъемные обратные клапаны широко используются в:

• Нефте- и газопроводы

• Технологические системы нефтеперерабатывающего завода

• Паровые системы высокого давления

• Нефтехимические заводы

• Объекты электрогенерации

• Нагнетательные линии насоса

Преимущества по сравнению с другими типами обратных клапанов

Подъемные обратные клапаны предпочтительны в системах высокого давления и высокой целостности из-за их стабильности и герметичности.

Заключение

Подъемный обратный клапан является важнейшим компонентом для предотвращения обратного потока и защиты трубопроводных систем от гидравлических повреждений. Его прочная конструкция, надежный механизм уплотнения и пригодность для работы в средах с высоким давлением делают его незаменимым в современном промышленном применении.

Благодаря передовым технологиям производства и строгой системе контроля качества компания J-VALVES поставляет высокопроизводительные подъемные обратные клапаны, которые обеспечивают долгосрочную эксплуатационную безопасность и надежность в мировой энергетике и перерабатывающей промышленности.
