Криогенный угловой шаровой клапан: инженерная конструкция и производительность в системах СПГ высокого давления

Введение

В криогенных и низкотемпературных трубопроводных системах компоненты управления потоком и изоляции должны сохранять стабильную работу в экстремальных температурных условиях, часто достигающих -196°C . Среди этих критически важных компонентов криогенный угловой вентиль играет ключевую роль в регулировании и изоляции потока жидкости в системах СПГ, СНГ и промышленных газов.

В отличие от прямолинейных клапанов, конструкция углового типа позволяет изменять направление потока на 90 градусов, что снижает сложность трубопровода и повышает гибкость установки в компактных криогенных системах.

Высококачественные производители, такие как J-VALVES, разрабатывают криогенные угловые вентили, соответствующие стандартам API 602, BS 6364 и ASME для работы при низких температурах.

Что такое криогенный угловой клапан?

Криогенный угловой вентиль представляет собой регулирующий клапан линейного перемещения с L-образной конфигурацией корпуса, предназначенный для применения при низких температурах.

Ключевые характеристики:

• Входной/выходной путь потока 90 градусов

• Линейное перемещение штока для управления дросселированием

• Удлиненный капот для теплоизоляции

• Подходит для криогенных температур до -196°C.

Эта конструкция объединяет в одном корпусе клапана как изменение направления потока, так и регулирование потока .

Конструктивные особенности низкотемпературных угловых вентилей

1. Конструкция корпуса углового типа.

Угловой корпус обеспечивает:

• Уменьшено количество колен трубопровода.

• Меньшее падение давления по сравнению с несколькими фитингами

• Компактная схема установки в узлах СПГ

Это делает его идеальным для криогенных систем с ограниченным пространством.

2. Конструкция с удлиненной крышкой для криогенной эксплуатации.

Одна из наиболее важных особенностей:

• Защищает набивку штока от воздействия низкотемпературной жидкости

• Предотвращает замерзание уплотняющих компонентов

• Поддерживает стабильный температурный градиент

Это обеспечивает надежную работу даже при экстремальных циклах охлаждения.

3. Прецизионный диск и система седел.

Криогенные вентили используют:

• Диск конического или пробкового типа

• Закаленные поверхности сидений

• Мягкое или металлическое уплотнение в зависимости от класса давления.

Это гарантирует:

• Стабильная производительность дросселирования

• Возможность плотного отключения

• Сниженный риск утечки

4. Корпус из низкотемпературной углеродистой стали (LCC).

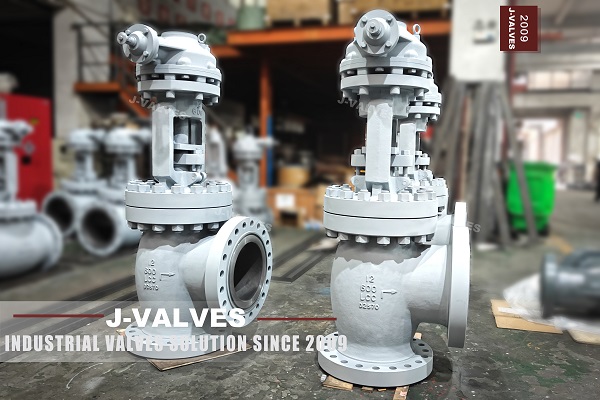

В корпусе клапана, показанном на изображении, обычно используется материал ASTM A352 LCC , который обеспечивает:

• Превосходная низкотемпературная вязкость

• Устойчивость к хрупкому разрушению

• Стабильная механическая прочность в криогенных условиях.

Как работают криогенные угловые клапаны

Принцип работы основан на линейном движении:

1. Маховик или привод приводит шток вниз

2. Диск перемещается к седлу для дросселирования или отключения.

3. Поток проходит по наклонной траектории тела

4. Регулировка штока точно контролирует скорость потока

Это делает шаровые клапаны идеальными для регулирования расхода, а не для быстрого отключения..

Преимущества криогенных угловых клапанов

1. Превосходная производительность управления потоком

• Высокая точность регулирования

• Стабильная регулировка расхода при изменении давления

2. Компактная разводка трубопроводов

• Устраняет необходимость использования дополнительных локтевых фитингов.

• Уменьшает точки сварки

• Упрощает конструкцию узла СПГ.

3. Надежное криогенное уплотнение.

• Удлиненный капот предотвращает термическое повреждение

• Многоступенчатая конструкция уплотнения повышает безопасность.

• Снижение риска внешней утечки

4. Высокая структурная прочность

Угловые вентили предназначены для:

• Системы класса 150LB–600LB и выше

• Тяжелые условия термоциклирования

• Непрерывная промышленная эксплуатация

Особенности инженерной безопасности

1. Конструкция штока с защитой от выброса

Предотвращает случайное выбрасывание штока под давлением.

2. Пожаробезопасная конструкция (опция)

Обеспечивает целостность герметизации в условиях пожароопасности.

3. Удлиненный капот, защищающий от замерзания.

Защищает сальниковую систему от контакта с криогенной жидкостью.

Производственная мощь J-VALVES

J-VALVES производит криогенные угловые вентили со строгими системами проектирования и контроля качества:

Производственные возможности:

• Прецизионное литье низкотемпературной стали LCC/LC1

• Обработка деталей уплотнений на станке с ЧПУ

• Криогенная сборка с удлиненной крышкой

• Полный контроль над отслеживаемостью материалов

Стандарты тестирования:

• Криогенные температурные испытания (-196°C)

• Гидростатические испытания корпуса и седла

• Неразрушающий контроль (UT, RT, PT)

• Проверка работоспособности с низким уровнем утечек

Согласие:

• API 602/API 6D (в зависимости от обстоятельств)

• Стандарт криогенного клапана BS 6364

• Нормы расчета давления ASME B16.34

Типичные приложения

Криогенные угловые вентили широко используются в:

• Заводы по сжижению природного газа

• Системы хранения и транспортировки СПГ

• Сети трубопроводов сжиженного нефтяного газа

• Воздухоразделительные установки (ВРУ)

• Системы промышленной газопереработки

• Криогенные насосные и компрессорные станции

Угловой проходной клапан против прямого проходного клапана

Заключение

Криогенный угловой вентиль является важным компонентом современных систем СПГ и низкотемпературных промышленных систем. Его угловая конструкция корпуса, возможность точного управления потоком и материалы криогенного класса делают его очень подходящим для сложных схем трубопроводов, где безопасность, эффективность и надежность имеют решающее значение.

Благодаря передовому техническому проектированию и строгой системе контроля качества компания J-VALVES поставляет высокопроизводительные криогенные угловые вентили, которые обеспечивают стабильную работу и долгосрочную безопасность в глобальной энергетической инфраструктуре.
