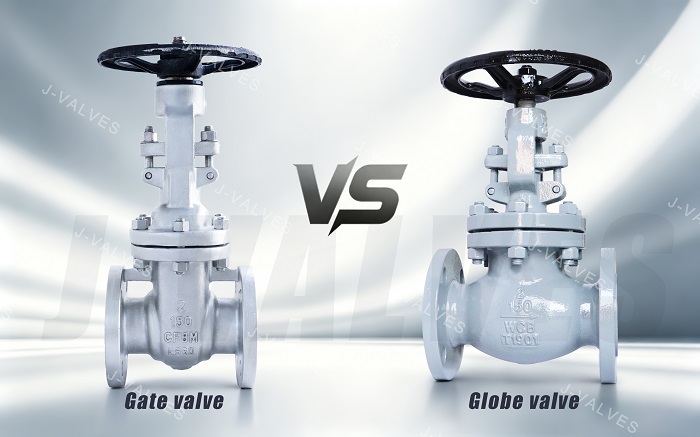

Задвижка против проходного клапана: низкое падение давления для больших диаметров и точное управление для малых диаметров

В промышленных трубопроводных системах задвижки и шаровые клапаны являются двумя наиболее распространенными типами клапанов. Однако они не являются взаимозаменяемыми. Многие задержки проектов и ошибки в закупках происходят из-за того, что для неподходящей услуги выбран неправильный клапан. Проще говоря, задвижки лучше подходят для низкого перепада давления, большого диаметра и работы в режиме «открыто-закрыто», тогда как седельные клапаны лучше подходят для точного управления потоком и линий меньшего размера.

Если вы работаете с нефтью и газом, водоочисткой, системами отопления, вентиляции и кондиционирования воздуха, электроэнергетикой или общепромышленными трубопроводами, это руководство поможет вам быстрее и с большей уверенностью выбрать правильный клапан.

I. В чем основная разница между задвижками и шаровыми клапанами?

Задвижка : создана для полностью открытого или полностью закрытого режима работы.

Задвижка использует задвижку, которая перемещается вверх и вниз поперек пути потока. В полностью открытом состоянии канал потока почти прямой, что означает очень низкое сопротивление и минимальный перепад давления. Это делает задвижки идеальными для изоляции.

Шаровой клапан : создан для регулирования потока

Шаровой клапан направляет поток по более изогнутому пути внутри корпуса. Это создает большее сопротивление, но также обеспечивает гораздо лучшее дросселирование и управляемость клапана. Вот почему шаровые клапаны часто используются там, где поток необходимо регулировать, а не просто включать или выключать.

II. Почему их внутренний дизайн приводит к различным приложениям

Конструкция задвижки

Поскольку при открытом клапане путь потока прямой, задвижки являются хорошим выбором для систем, где важны энергоэффективность и низкие потери давления.

Конструкция шарового клапана

Поскольку поток внутри клапана меняет направление, шаровые клапаны менее эффективны с точки зрения перепада давления, но гораздо более подходят для точного управления технологическим потоком.

III. Сравнение производительности: низкое сопротивление и точное регулирование

Капля давления

Задвижки обеспечивают очень низкий перепад давления в полностью открытом положении, особенно в трубопроводах большого диаметра.
Шаровые клапаны создают больший перепад давления, но этот компромисс приемлем, когда необходим точный контроль.

Управление потоком

Задвижки не следует использовать для длительного регулирования. Частичное открытие может вызвать износ седла, вибрацию и эрозию.
Проходные клапаны предназначены для регулирования и лучше работают в частично открытых условиях.

Долговечность

Задвижки обычно служат дольше в изолированном режиме, поскольку они либо полностью открыты, либо полностью закрыты.
Проходные клапаны лучше справляются с частыми регулировками, но они могут подвергаться более сильному износу, если подвергаются большим перепадам давления в течение длительного времени.

IV. Какой клапан выбрать?

Выбирайте задвижку для:

• Магистральные линии большого диаметра

• Системы с низким перепадом давления

• Услуга временной изоляции

• Магистральные магистральные трубопроводы

• Приложения, в которых потери энергии должны быть сведены к минимуму

Выберите шаровой клапан для:

• Отводы малого диаметра

• Точная регулировка потока

• Частое открытие и закрытие

• системы отопления, вентиляции и кондиционирования

• Технологические линии, требующие дросселирования

V. Распространенные ошибки при выборе клапана

1. Использование задвижки для дросселирования.

Это одна из самых распространенных ошибок. Задвижки не предназначены для непрерывного регулирования потока.

2. Установка проходного клапана на большой магистральной линии.

Это может увеличить потерю давления и эксплуатационные расходы, особенно в системах с высоким расходом.

3. Выбор, основываясь только на цене

Недорогой клапан может привести к более высоким затратам на техническое обслуживание и электроэнергию, если он не соответствует месту применения.

4. Игнорирование условий СМИ

Температура, давление, коррозия и содержание твердых частиц влияют на производительность и срок службы клапана.

VI. Практические советы по покупке

Если вашей системе требуется низкое сопротивление, большой диаметр и надежная изоляция, обычно лучшим выбором является задвижка .
Если ваша система требует точной регулировки расхода, меньшего диаметра и многократного контроля, обычно более разумным вариантом является шаровой клапан .

Перед покупкой подтвердите:

• Номинальный размер

• Класс давления

• Средний тип

• Диапазон температур

• Требуется ли регулирование

• Место для установки и метод эксплуатации

Эти сведения помогают предотвратить дорогостоящие доработки и проблемы с производительностью после установки.

VII. Вывод: правильный клапан экономит больше, чем более дешевый

Задвижка лучше всего подходит , когда вам нужен низкий перепад давления, обслуживание большого диаметра и простое управление.
Проходной клапан лучше всего подходит, когда вам требуется точное регулирование, лучшая производительность дросселирования и управление небольшой линией.

Самый простой способ запомнить это:

Выбирайте задвижки для обеспечения эффективности потока. Выбирайте вентили для регулирования расхода.

Выбор правильного клапана на этапе проектирования повышает стабильность системы, сокращает объем технического обслуживания и снижает стоимость жизненного цикла.

Часто задаваемые вопросы

1. Может ли задвижка заменить шаровой клапан?

Не обычно. Задвижки лучше подходят для изоляции, а не для долгосрочного дросселирования.

2. Можно ли использовать шаровой клапан на трубопроводах большого диаметра?

Да, но обычно он менее эффективен из-за более высокого перепада давления.

3. Какой клапан лучше для дросселирования?

Шаровой клапан, как правило, лучше подходит для дросселирования.

4. Какой клапан более энергоэффективен?

Задвижка обычно более энергоэффективна, когда полностью открыта.
