Как соответствовать давлению плавучих фланцевых шаровых клапанов в диапазоне от PN16 до PN100 с давлением вашей системы

Понимание плавающих фланцевых шариковых клапанов

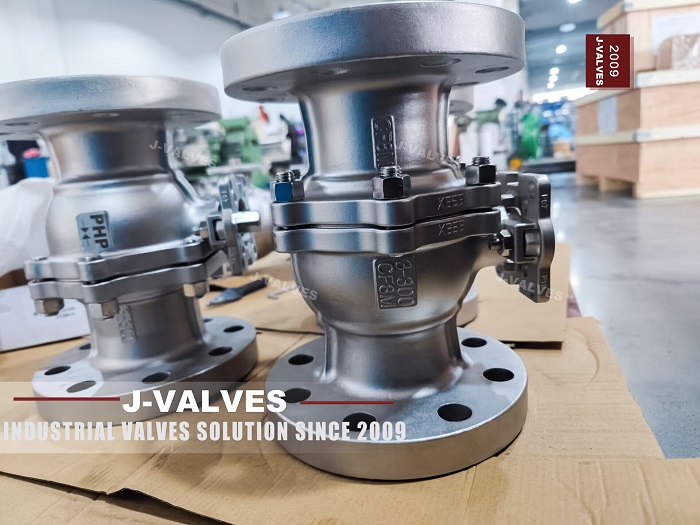

Плавающие фланцевые шариковые клапаны - это тип шарикового клапана, разработанного с плавающим шариковым механизмом. Мяч может слегка перемещаться в корпусе клапана, обеспечивая лучшую производительность герметизации и компенсируя любое смещение в системе трубопроводов. Эти клапаны широко используются в таких отраслях, как нефть и газ, химическая обработка, очистка воды и многое другое. Они известны своей долговечностью, надежностью и способностью обрабатывать высокое давление и температуру.

Ключевые компоненты плавающих фланцевых шариковых клапанов

• Тело клапана: основная структура, в которой расположены все внутренние компоненты.

• Плавающий шарик: сферический элемент, который управляет потоком жидкости. Он может немного двигаться в корпусе клапана, чтобы поддерживать контакт с уплотнениями.

• Сиденья: уплотнительные элементы, которые обеспечивают плотное уплотнение к мячу.

• STEM: компонент, который соединяет шарик с внешним приводом или ручкой.

• Фланцы: точки соединения, которые позволяют прикреплять клапан к системе трубопровода.

Рейтинги давления: PN16 до PN100

Оценка давления клапана указывает на максимальное давление, которое он может безопасно противостоять при указанной температуре. Плавающие фланцевые шариковые клапаны доступны в различных рейтингах давления, обычно обозначаемых как оценки PN (номинальное давление). Рейтинги PN варьируются от PN16 до PN100, причем каждая оценка соответствует определенному максимально допустимому рабочему давлению (MAWP).

Обычные рейтинги PN и их соответствующий MAWP

• PN16: максимально допустимое рабочее давление (MAWP) 16 бар (232 фунтов на квадратный дюйм)

• PN25: MAWP 25 бар (363 фунтов на квадратный дюйм)

• PN40: MAWP 40 бар (580 фунтов на квадратный дюйм)

• PN64: MAWP 64 бар (928 фунтов на квадратный дюйм)

• PN100: MAWP 100 бар (1450 фунтов на квадратный дюйм)

Соответствующее давление клапана с давлением системы

Чтобы обеспечить безопасную и эффективную работу вашей системы, крайне важно выбрать плавучий фланговый шаровой клапан с рейтингом давления, который соответствует или превышает рабочее давление системы. Вот несколько шагов, которые помогут вам сделать правильный выбор:

1. Определить рабочее давление системы

Первым шагом является определение максимального рабочего давления вашей системы. Эта информация обычно можно найти в документации по проектированию системы или консультация с дизайнером системы. Убедитесь, что вы учитываете любые скачки давления или шипы, которые могут произойти во время работы.

2. Выберите соответствующий рейтинг PN

После того, как вы определили рабочее давление системы, выберите плавучий фланговый шаровой клапан с рейтингом PN, который равен или выше максимального рабочего давления системы. Например, если ваша система работает с максимальным давлением 30 бар, подходит клапан с рейтингом PN40 (40 бар MAWP).

3. Рассмотрим факторы безопасности

Обычно рекомендуется выбрать клапан с рейтингом PN, который обеспечивает запас безопасности над рабочим давлением системы. Это гарантирует, что клапан может обрабатывать любые неожиданные скачки давления без ущерба для безопасности. Обычной практикой является выбор клапана с рейтингом PN, который не менее чем на 20% выше, чем максимальное рабочее давление системы.

4. Проверьте совместимость температуры

В дополнение к давлению, важно обеспечить совместимость материала и уплотнения клапана с рабочей температурой вашей системы. Различные материалы имеют различные диапазоны температуры, поэтому крайне важно выбрать клапан, который может противостоять рабочей температуре системы.
