Срок службы поплавкового шарового крана зависит от технологии производства? J-VALVES Модернизация процесса решает проблемы, связанные с утечками и износом

Промышленные плавающие шаровые краны страдают от трех основных потерь: средней эрозии, попеременного воздействия высоких и низких температур и высокого давления. У большинства стандартных клапанов возникают внутренние утечки, заклинивание и ржавчина корпуса уже через 1-2 года эксплуатации, что в основном вызвано грубой технологией производства и упрощенной прецизионной обработкой со стороны поставщиков. Обладая 17-летним опытом исследований и разработок в области изготовления плавающих шаровых кранов , компания J-VALVES повторяет четыре основных процесса: полировку шаров, герметизацию седел, литье и антикоррозионное покрытие, что значительно продлевает срок службы клапанов с проверенной надежностью в тысячах глобальных химических и нефтегазовых проектов.

1. Распространенные технические дефекты обычных плавающих шаровых кранов в промышленности.

1. Грубое шлифование шаром с образованием крошечных царапин, приводящее к нарушению герметичности и внутренней утечке после кратковременной средней эрозии;

2. Плавающие седла без упругой компенсации создают зазоры при изменении температуры, вызывая серьезные утечки при высокой температуре;

3. Неравномерная толщина стенок отливок в песчаные формы приводит к протечкам оболочки под воздействием высокого давления;

4. Тонкое одинарное антикоррозионное покрытие ржавеет и отслаивается в течение 3-6 месяцев при наружной установке;

5. Упрощенная заводская проверка без проверки 100% герметичности, что приводит к массовым неисправностям после эксплуатации проекта.

2. Четыре основных модернизации процесса и технические преимущества J-VALVES плавающих шаровых кранов

1. Полностью автоматическая технология зеркальной полировки с ЧПУ для шариковых сердечников.

Отказавшись от ручного чернового шлифования, широко используемого в промышленности, мы используем сферическое шлифовальное оборудование с ЧПУ с 5-осным рычагом. Каждый шар проходит 3 процедуры: черновую шлифовку, получистовую шлифовку и зеркальную полировку с полным автоматическим контролем шероховатости. Специальные шлифовальные приспособления для шаров с большим диаметром отверстия 8 дюймов обеспечивают погрешность круглости ≤0,003 мм для полного контакта между шаром и седлом, исключая местный эрозионный износ. Опциональное покрытие из твердого сплава из стеллита для сред с твердыми частицами увеличивает срок службы износостойкости более чем в 5 раз.

2. Технология двунаправленного эластичного плавающего седла с предварительным натяжением 3-го поколения.

Самодельно разработанные двунаправленные плавающие седла с предварительным натяжением 3-го поколения со встроенными пружинами из нержавеющей стали для поддержания постоянной силы уплотнения при прямом и обратном потоке среды. По сравнению с традиционными одинарными плавающими седлами, он работает плавно при температуре -29 ℃ без заклинивания и устраняет зазоры теплового расширения до 200 ℃, решая частые проблемы утечек на нефтеперерабатывающих заводах и газопроводах с чередованием горячего и холодного потока. Два варианта уплотнительного наполнителя: армированный ПТФЭ для неагрессивных сред и металлические намотанные прокладки для жидкостей с сильной эрозией.

3. Неразрушающий контроль прецизионных литых корпусов клапанов WCB.

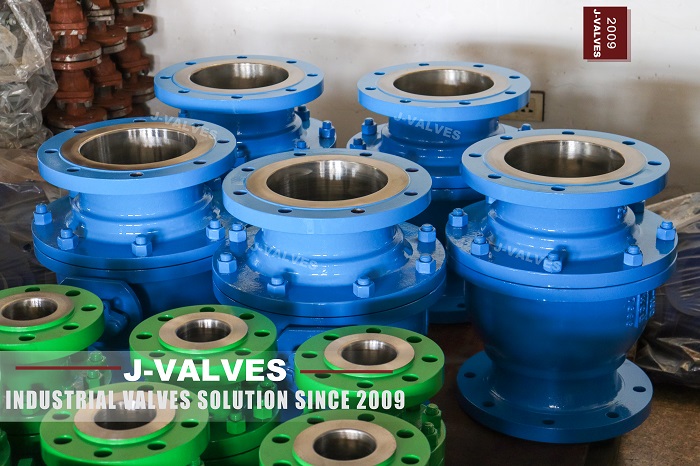

Все корпуса WCB из углеродистой стали подвергаются литью по выплавляемым моделям из силиказоля с последующим неразрушающим контролем ультразвуковым методом UT и магнитопорошковым методом MT для обнаружения внутренних трещин и воздушных отверстий. Дефектные заготовки полностью утилизируются без проведения прецизионной обработки. Утолщенные фланцы клапана для класса 150 ANSI с точным расположением отверстий под болты, отсутствие необходимости в шлифовке на месте, что сокращает период строительства.

4. Интегрированная линия многослойного антикоррозионного покрытия.

Стандартизированная автоматическая подача покрытия: удаление ржавчины пескоструйной обработкой → эпоксидная грунтовка с высоким содержанием цинка → промежуточный антикоррозионный слой → верхняя синяя отделка с общей толщиной покрытия ≥120 мкм, высокотемпературное отверждение для достижения адгезии класса 1. Отсутствие обширной ржавчины после 5 лет эксплуатации в прибрежных соляных туманах и на агрессивных химических заводах. Внутренние каналы из полированной нержавеющей стали предотвращают образование накипи и закупорку сырой нефтью и сточными водами.

3. Пример успеха на внутреннем рынке: проект трубопровода оборотной воды для углехимической промышленности

1. Износостойкий шариковый сердечник со стеллитом для защиты от эрозии частиц угля;

2. Двунаправленные эластичные плавающие сиденья третьего поколения, адаптирующиеся к сезонной разнице температур;

3. Утолщенное прочное антикоррозионное покрытие для защиты от ржавчины наружной насосной станции.

За 36 месяцев эксплуатации ни в одном клапане не возникло утечек, что позволило сэкономить более 280 000 юаней на ежегодных затратах на техническое обслуживание и замену. Парк назначил J-VALVES эксклюзивным поставщиком плавающих шаровых кранов для строительства Фазы 2 и Фазы 3.

4. 3 стандарта для оценки профессиональных производителей плавающих шаровых кранов с высоким уровнем мастерства

1. Полная собственная прецизионная производственная линия: автоматическое оборудование для шлифования шаров и обработки корпусов;

2. Доступны полные отчеты о технических осмотрах: данные испытаний неразрушающего контроля, шероховатости, солевого тумана и герметичности;

3. Проверенные случаи массового производства крупногабаритных клапанов ANSI для мегапроектов в нефтегазовой и химической промышленности.

J-VALVES независимо контролирует все этапы изготовления плавающих шаровых кранов : от литья, механической обработки, сборки уплотнений до проверки без привлечения полуфабрикатов на аутсорсинг, обеспечивая долгосрочную стабильную работу трубопровода и поставляя решения для плавающих шаровых кранов с длительным сроком службы для глобальных промышленных проектов.
