В многочисленных системах промышленных и гражданских трубопроводов контрольные клапаны играют жизненно важную роль. Они могут гарантировать, что средняя среда течет в заранее определенном направлении и предотвращает обратный поток, что гарантирует нормальную и безопасную работу всей системы. Тем не менее, различные сценарии приложений имеют разные требования, и нелегко выбрать идеальный контрольный клапан . В следующем будет изучено, как сделать правильный выбор контрольных клапанов для конкретных приложений из нескольких ключевых аспектов.
I. Понимание основных типов контрольных клапанов
Проверьте клапаны в основном имеют следующие общие типы, и каждый тип имеет свою уникальную структуру и рабочие характеристики.

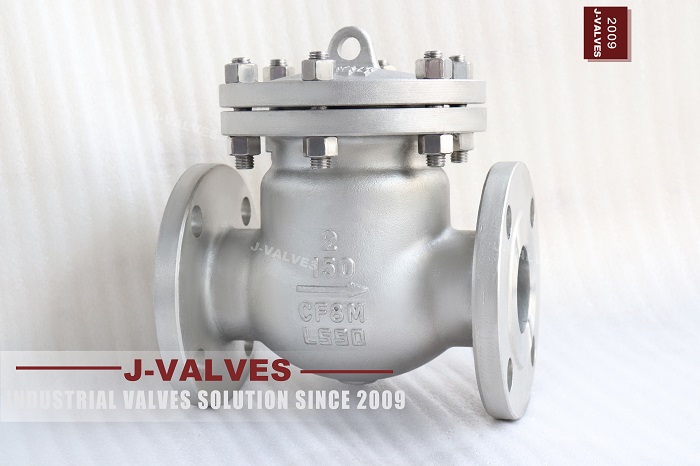

Его диск вращается вокруг штифта. Преимущества этого типа контрольного клапана лежат в его относительно простой структуре и низком сопротивлении потока, что делает его подходящим для трубопроводов большого диаметра и случаев с высокими требованиями потока. Например, в некоторых крупномасштабных системах водоснабжения или нагревательных трубопроводах, когда средняя протекает вперед, диск может быть легко открыт, чтобы обеспечить плавную передачу потока воды или тепловой среды; После того, как наступит обратный поток, диск быстро закроется под действием силы тяжести и обратной силе среды, чтобы предотвратить обратный поток.

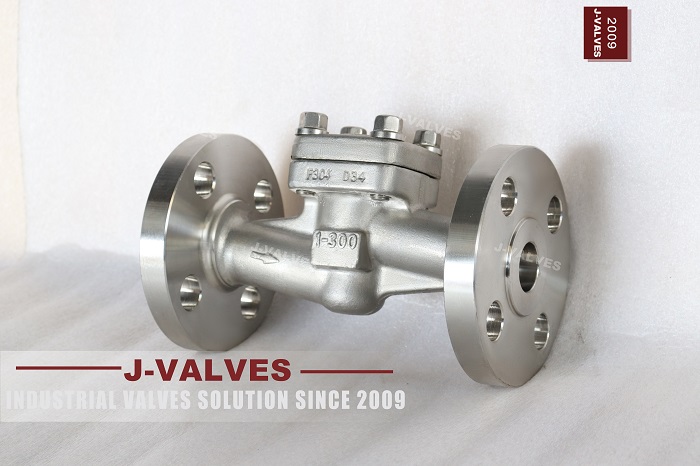

Он может быть установлен в горизонтальных и вертикальных формах. Он полагается на диск, движущийся вверх и вниз по проходу тела клапана, чтобы достичь функции предотвращения обратного потока. Этот тип контрольного клапана обладает хорошей производительностью герметизации и более подходит для систем со строгими требованиями к средней утечке. Например, при транспортировке некоторых токсичных, вредных, легковоспламеняющихся и взрывных жидких среда в химической продукции это может эффективно предотвратить обратную утечку среды и обеспечить безопасную продукцию.

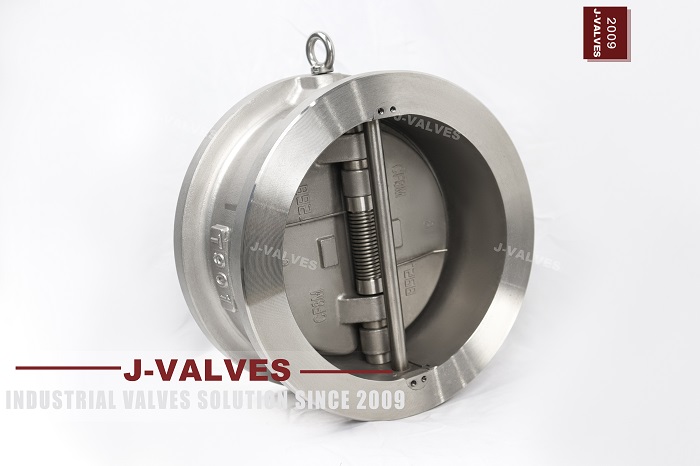

Его внешний вид аналогичен появлению клапана бабочки, и он управляет направлением потока среды, вращая диск-диск. Он оснащен компактной структурой, легким весом и небольшими требованиями к пространству установки, и широко используется в некоторых трубопроводных системах с ограниченным пространством. Например, он очень подходит для установки контрольных клапанов бабочки в водоснабжение и дренажные трубопроводы внутри зданий, особенно в некоторых относительно узких трубных валах. Кроме того, он чувствителен в работе и может быстро реагировать на изменения направления потока среды.
Диафрагма Проверка клапан:
Он использует упругую диафрагму для управления потоком среды. Диафрагма будет деформироваться с прямым или обратным потоком среды для достижения открытия и закрытия. Этот тип контрольного клапана работает превосходно в некоторых случаях с высокими требованиями к средней чистоте и где не желательно, чтобы металлические детали имеют чрезмерный контакт со средой, такой как системы транспортировки трубопровода в продовольственной промышленности и напитках, которые могут избежать загрязнения продуктов.
II Учитывая характеристики среды
Средний тип Если он используется для транспортировки общего, относительно чистого и менее коррозионного носителя, таких как вода, можно применить несколько типов контрольных клапанов. Однако другие факторы, такие как скорость потока и давление, должны быть всесторонне рассмотрены для дальнейшего скрининга. Но если для транспортировки коррозийных химических жидкостей, таких как сильные кислоты, такие как соляная кислота и серная кислота, необходимо выбрать контрольные клапаны из материалов, изготовленных из материалов с сильной коррозионной стойкостью, например, для проверки клапанов, изготовленных из таких материалов, как нержавеющая сталь и пластика (такие как политетраффуроиллен и т. Д.) Для транспортировки суспензий, содержащей твердые частицы, такие как транспортные трубопроводы, выступающие на шахте, должны быть выбранные частицы, проверьте клапаны с относительно просторными каналами потока, которые нелегко блокируются частицами, и в таких случаях часто имеют больше преимуществ.
Средняя температура Разнообразные материалы контрольного клапана могут противостоять различным диапазонам температуры. В низкотемпературной среде, например, в трубопроводах хладагента некоторых охлажденных систем необходимо обеспечить, чтобы материалы контрольного клапана не станут хрупкими из-за низкой температуры и влияния на производительность. Может быть необходимо выбрать клапаны из специальных материалов, таких как низкотемпературная сплава. В высокотемпературной среде, например, в транспортных трубопроводах паровой транспортировки тепловых электростанций, температура часто достигает нескольких сотен градусов по Цельсию. Это требует, чтобы материалы контрольного клапана имели хорошую высокую прочность и тепловую стабильность. Проверка клапанов, изготовленных из таких материалов, как хром-молибденовый сплав, может соответствовать требованиям использования и предотвратить такие проблемы, как деформация клапана и разрушение уплотнения, вызванное высокой температурой.
Iii. Сосредоточение внимания на параметрах давления трубопроводной системы
Рабочее давление: контрольный клапан должен быть в состоянии противостоять рабочее давление во время нормальной работы системы трубопровода, и должна быть зарезервирована определенная маржа безопасности. Например, в системе водоснабжения высокого давления рабочее давление может достигать нескольких мегапаскалов. В этом случае необходимо выбрать контрольный клапан с рейтингом давления, соответствующим его. Вообще говоря, должен быть выбран продукт с рейтингом давления, немного выше, чем фактическое рабочее давление в соответствии с соответствующими стандартами, чтобы справиться с возможными колебаниями давления и другими ситуациями, гарантируя, что контрольный клапан не будет поврежден или протекает из-за чрезмерного давления во время долгосрочной работы.
Ситуация с колебаниями давления: в некоторых трубопроводных системах давление часто колеблется. Например, в трубопроводах некоторых промышленных производственных устройств, которые работают периодически, начало и остановку оборудования приведут к мгновенным изменениям давления. Ввиду этой ситуации следует выбрать проверку клапанов с высокой структурной прочностью и способностью адаптироваться к воздействию давления, например, с буферными устройствами или с более стабильной конструкцией диска. Во время колебаний давления они могут лучше поддерживать производительность герметизации и избегать разломов, таких как ненормальное отверстие или плохое закрытие диска, вызванное мгновенными изменениями давления.
IV Анализ требований к потоку
Скорость потока: для трубопроводов с большими скоростями потока, таких как основные водопроводные трубопроводы в городах или крупные трубопроводы ирригационной системы, необходимо выбрать контрольные клапаны с низким сопротивлением потока. Клапаны для качелей, как правило, лучший выбор. Они могут обеспечить большую скорость потока, не вызывая чрезмерного потери давления и обеспечить эффективность водоснабжения и стабильность давления всей системы. Для трубопроводов с относительно небольшими скоростями потока, такими как водоснабжение и дренажные трубопроводы внутри домохозяйств, небольшие контрольные клапаны, такие как клапаны контрольных бабочек, которые могут соответствовать требованиям потока, достаточны для работы.
Требование к стабильности потока: в некоторых процессах с высокими требованиями к точности потока, таким как трубопроводы транспортировки жидкости для точного партии в фармацевтическом производстве, необходимо обеспечить, чтобы контрольный клапан не вызовет значительных помех при предотвращении потока во время нормальной работы, и что поток не будет иметь очевидных колебаний, вызванных действием клапана при предотвращении перепада. В настоящее время необходимо выбрать проверку клапанов, которые являются чувствительными к эксплуатации и мало влияют на поток, например, некоторые новые продукты контрольного клапана с расширенными конструкциями герметизации и ядра клапана, которые могут лучше соответствовать таким требованиям к стабильности потока.
V. Ограничения пространства установки и условий окружающей среды
Пространство установки: Если пространство установки системы трубопровода относительно узкое, например, в отдельных отделениях судов или узких валов труб зданий, необходимо выбрать контрольные клапаны с небольшими внешними размерами и компактными конструкциями. Клапаны для проверки бабочек, миниатюрные подъемные клапаны и т. Д. В большей степени соответствуют требованиям. Они могут быть плавно установлены в ограниченном пространстве и выполнять нормальные функции. Для трубопроводов за пределами крупных промышленных предприятий, где пространство относительно распространено, ограничения на внешние измерения контрольных клапанов являются относительно малыми, а соответствующие типы контрольных клапанов могут быть предпочтительно выбраны в соответствии с другими факторами производительности.
Условия окружающей среды: при установке контрольных клапанов на открытом воздухе необходимо учитывать влияние окружающей среды, например, будут ли они подвергаться воздействию ветра, дождя, солнечного света и т. Д. Проверьте клапаны с хорошими защитными покрытиями и коррозионной стойкостью, чтобы предотвратить повреждение, вызванное длительным воздействием суровых сред. Если он находится в области с опасностями взрыва, такими как некоторые легковоспламеняющиеся и взрывные среды в нефтехимическом производстве, необходимо выбрать проверку клапанов с повышенной эффективностью, чтобы обеспечить безопасность всей системы.
В заключение, для выбора идеальных контрольных клапанов для конкретных применений необходимо всесторонне рассмотреть различные факторы, такие как типы контрольных клапанов, характеристики среды, давление системы трубопровода, требования к потоку, а также пространство установки и условия окружающей среды. Только проведение комплексного и подробного анализа этих факторов может быть выбрана наиболее подходящим контрольным клапаном для обеспечения эффективной, стабильной и безопасной работы системы трубопровода, что позволяет избежать различных потенциальных проблем, вызванных неправильным выбором контрольных клапанов и повышением срока надежности и срока службы всей системы.
