Качающиеся проверки клапаны против Проверьте клапаны: структурные различия и соображения применения

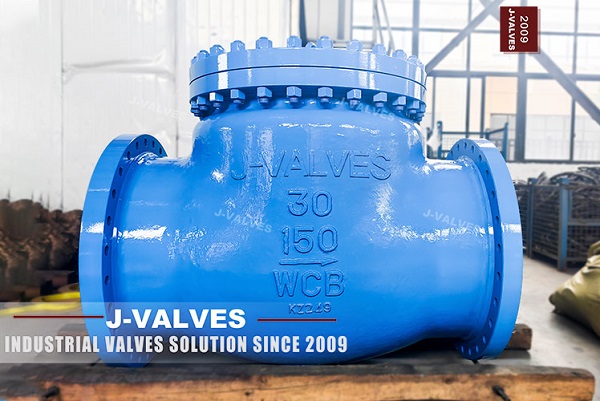

Понимание качающихся контрольных клапанов

Структура и функция

Клапаны проверки качания , также известные как контрольные клапаны наклона диска , состоят из шарнирного диска, который размахивается, чтобы позволить потоку жидкости в прямом направлении, и закрывается, чтобы предотвратить обратный поток. Диск монтируется на шарнире или падении, что позволяет поворачиваться и запечатывать и запечатать сиденье клапана.

Ключевые функции

• Накрытый диск: диск распадается с потоком жидкости и закрывается, чтобы предотвратить обратный поток.

• Низкое падение давления. Клапаны для проверки качания обычно имеют более низкое падение давления по сравнению с подъемными контрольными клапанами из -за их конструкции.

• Компактный дизайн: эти клапаны часто более компактны и подходят для установок с ограниченным пространством.

Приложения

• Насосные системы: используются в системах, где поток жидкости находится в основном в одном направлении, например, в системах водоснабжения.

• Процесс -трубопроводы: подходит для применений, где пространство является ограничением и требуемое падение низкого давления.

Понимание подъемных чеков

Структура и функция

Клапаны для проверки подъема , также известные как поршневые контрольные клапаны , состоят из диска или поршня, которые поднимаются с сиденья, чтобы обеспечить поток жидкости, и падает назад, чтобы предотвратить обратный поток. Диск руководствуется стеблем, обеспечивая точное движение и надежное герметинг.

Ключевые функции

• Управляемый диск: диск руководствуется стеблем, обеспечивая точное движение и надежное уплотнение.

• Более высокое падение давления: подъемные проверки клапаны обычно имеют более высокое падение давления по сравнению с пробежками качания из -за их конструкции.

• Вертикальная установка: эти клапаны часто устанавливаются вертикально для обеспечения правильной работы.

Приложения

• Вертикальные трубопроводы: подходящие для вертикальных установок, где жидкость течет вверх.

• Системы высокого давления: часто используются в системах, требующих герметизации высокого давления и точного управления.

Структурные различия

Движение диска

• Проверьте клапаны качания : диск распадается и закрывается на шарнире, что позволяет гладко и выполнять работу с низким давлением.

• Проверьте клапаны подъема : диск поднимает вертикально от сиденья, руководствуясь стеблем, что приводит к более высоким падению давления, но более точным контролем.

Капля давления

• Проверьте клапаны качания : обычно имеют более низкое падение давления из -за гладкого пути потока, когда диск полностью открыт.

• Подъемные клапаны : обычно имеют более высокое падение давления из -за ограниченного пути потока, когда диск частично поднимается.

Ориентация установки

• Клапаны для проверки качания : могут быть установлены в различных ориентациях, включая горизонтальные и вертикальные, что делает их универсальными для различных применений.

• Подъемные клапаны : обычно устанавливаются вертикально для обеспечения надлежащей работы и надежного герметизации.
