API 6D VS. BS 5351: углубленный анализ международных стандартов дизайна для плавучих шариковых клапанов

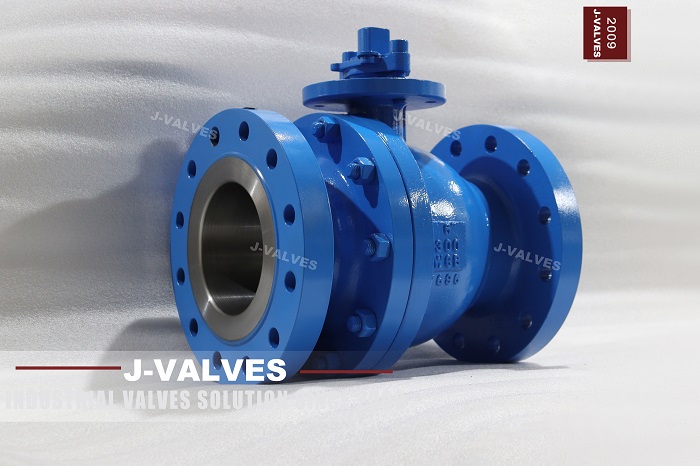

I. Обзор стандарта API 6D

API 6D является стандартом для трубопроводных клапанов, разработанных Американским институтом нефти (API). В основном он используется для проектирования и изготовления клапанов в трубопроводах на большие расстояния, сборочных и транспортных трубопроводов, а также связанного оборудования в нефтегазовой промышленности. Этот стандарт устанавливает строгие требования к проектированию, производству, тестированию и контролю качества плавучих шаровых клапанов , направленных на обеспечение надежности и безопасности клапанов под высоким давлением, высоким потоком и суровым средством.

(A) Область применения
API 6D применим к плавучим шаровым клапанам с номинальным рейтингом давления в диапазоне от класса 150 до класса 2500 и номинальным размером от NP 1/2 до NPS 60. Эти клапаны в основном используются в трубопроводах с длинными дистанциями, сбором и транспортными трубопроводами, а также в связанном оборудовании в нефтяной промышленности для контроля флюидов.

(Б) Дизайн
• Метод поддержки сферы: API 6D -шариковой клапан API 6D принимает плавающую шариковую конструкцию. Сфера поддерживается сиденьями клапана как на входе, так и на выпускных концах клапана, а стебель клапана движущееся подключен к сфере. Когда клапан закрыт, сфера толкается к сиденью клапана на выходном конце под действием среднего давления для достижения герметизации.
• Производительность герметизации: стандарт API 6D требует, чтобы плавающий шаровой клапан имел превосходную производительность запечатывания и имел возможность противостоять различиям высокого давления. Когда клапан находится в замкнутом состоянии, удельное давление уплотнения между сферой и сиденьем клапана должно быть достаточно высоким, чтобы обеспечить отсутствие утечки.
• Антистатические меры: из-за риска воспламеняемости и взрывоопасности в нефтегазовой промышленности стандарт API 6D требует, чтобы плавающий шаровой клапан был оснащен антистатическими устройствами для предотвращения несчастных случаев на страховании, вызванных накоплением статического электричества.
• Огромная производительность: стандарт API 6D также требует, чтобы плавающий шаровой клапан обладал огнестойкой производительности и мог сохранить свои характеристики герметизации в экстремальных ситуациях, таких как пожары, чтобы предотвратить распространение пожаров.
• Оперативные характеристики: API 6D -шар -клапан имеет небольшой эксплуатационный крутящий момент, может быть быстро открыт и закрыт и подходит для частой работы.

(C) Требования к тестированию
API 6D имеют очень строгие требования к тестированию для плавучих шаровых клапанов, включая:
• Тестирование давления: клапаны должны проходить испытания на давление, включая тесты на прочность на оболочку, тесты на герметизацию и т. Д., Чтобы обеспечить их надежность под предназначенным давлением.
• Функциональное тестирование: функциональное тестирование клапанов включает в себя тестирование таких функций, как продувка, вентиляция и облегчение избыточного давления, чтобы обеспечить их безопасность в практических применениях.
• Тестирование долговечности: клапаны должны пройти тестирование долговечности, чтобы проверить их надежность и стабильность во время долгосрочного использования.

II Обзор стандарта BS 5351

BS 5351 является стандартом для шариковых клапанов, разработанных Британским институтом стандартов (BSI). Он широко используется в промышленных областях Великобритании и других европейских стран. Этот стандарт также выдвигает подробные требования к проектированию, производству и тестированию плавучих шаровых клапанов, чтобы обеспечить надежность и безопасность клапанов в различных условиях труда.

(A) Область применения
BS 5351 применим к плавучим шариковым клапанам с номинальным рейтингом давления от PN10 до PN40 и номинальным размером от DN15 до DN300. Эти клапаны в основном используются в промышленных трубопроводных системах, например, в химической, нефтяной и газовой промышленности, для контроля отключения жидкостей.

(Б) Конструктивные функции
• Метод поддержки сферы: плавающий шариковой клапан BS 5351 также принимает плавающую структуру шарика. Сфера поддерживается сиденьями клапана как на входе, так и на выпускных концах клапана, а стебель клапана движущееся подключен к сфере. Когда клапан закрыт, сфера толкается к сиденью клапана на выходном конце под действием среднего давления для достижения герметизации.
• Производительность герметизации: стандарт BS 5351 требует, чтобы плавающий шаровой клапан обладал хорошим характеристиком герметизации и мог противостоять различиям высокого давления. Когда клапан находится в замкнутом состоянии, удельное давление уплотнения между сферой и сиденьем клапана должно быть достаточно высоким, чтобы обеспечить отсутствие утечки.
• Антистатические меры: стандарт BS 5351 также требует, чтобы плавающий шаровой клапан оснащен антистатическими устройствами для предотвращения несчастных случаев на безопасности, вызванных накоплением статического электроэнергии.
• Огнестойкость.
• Оперативные характеристики: плавающий шаровой клапан BS 5351 имеет небольшой операционный крутящий момент, может быть быстро открыт и закрыт и подходит для частой работы.

(C) Требования к тестированию
Требования к тестированию BS 5351 для плавучих шаровых клапанов включают в себя:
• Тестирование давления: клапаны должны проходить испытания на давление, включая тесты на прочность на оболочку, тесты на герметизацию и т. Д., Чтобы обеспечить их надежность под задуманным давлением.
• Функциональное тестирование: функциональное тестирование клапанов включает в себя тестирование таких функций, как продувка и вентиляция, чтобы обеспечить их безопасность в практических применениях.
• Тестирование долговечности: клапаны должны пройти тестирование долговечности, чтобы проверить их надежность и стабильность во время долгосрочного использования.

Iii. Сравнительный анализ API 6D и BS 5351

Чтобы сравнить сходства и различия между стандартами API 6D и BS 5351 более интуитивно, мы можем провести подробное сравнение через следующую таблицу:

( В основном он используется в трубопроводах на дальние расстояния, а также на сборе и транспортных трубопроводах для нефти и газа, которые обычно должны противостоять транспортировке жидкости высокого давления и высокого потока.
A) Объем применения и отраслей .
• BS 5351: это применимо к условиям труда среднего и низкого давления с относительно узким размером. Он широко используется в промышленных трубопроводных системах в химической, нефтяной и газовой промышленности и уделяет больше внимания универсальности и адаптивности клапанов.

(Б) Дизайн функции
• Метод поддержки сферы: оба принимают плавающую структуру шарика, где сфера поддерживается сиденьями клапана на входе и выходе. Эта структура проста и надежна и подходит для частой работы.
• Производительность герметизации: как API 6D, так и BS 5351 требуют, чтобы клапаны имели высокое уплотнительное давление, чтобы обеспечить отсутствие утечки при различиях в высоком давлении. Тем не менее, API 6D больше подчеркивает характеристики герметизации клапанов в экстремальных условиях труда, таких как облегчение избыточного давления и огнестойкое.
• Производительность антистатического и огнестойкого: оба требуют, чтобы клапаны оснащены антистатическими и огненными устройствами для обеспечения безопасности в легковоспламеняющихся и взрывчатых средах.

(C) Требования к тестированию
• Тестирование давления: как API 6D, так и BS 5351 требуют, чтобы клапаны проходили строгие тесты на прочность на оболочке и тесты на герметизацию, чтобы обеспечить их надежность под задуманным давлением.
• Функциональное тестирование: API 6D уделяет больше внимания тестированию таких функций, как продувка, вентиляция и облегчение избыточного давления клапанов, чтобы удовлетворить особые потребности трубопроводов на расстоянии. BS 5351 больше фокусируется на общем функциональном тестировании клапанов в системах промышленных трубопроводов.
• Тестирование долговечности: оба требуют, чтобы клапаны проходили тестирование долговечности, чтобы проверить их надежность и стабильность во время долгосрочного использования.

IV Краткое содержание

API 6D и BS 5351 являются двумя международными широко признанными стандартами дизайна для плавучих шаровых клапанов . Они оба выдвигают строгие требования к проектированию, производству и тестированию, чтобы обеспечить надежность и безопасность клапанов в различных условиях труда. API 6D больше фокусируется на надежности и безопасности клапанов в трубопроводах с большим давлением, применимы к трубопроводам на большие расстояния, а также на сборе и транспортных трубопроводах в нефтяной и газовой промышленности. В то время как BS 5351 больше фокусируется на универсальности и безопасности клапанов в промышленных трубопроводных системах и применим к промышленным полям, таким как химическое, нефть и газ.
