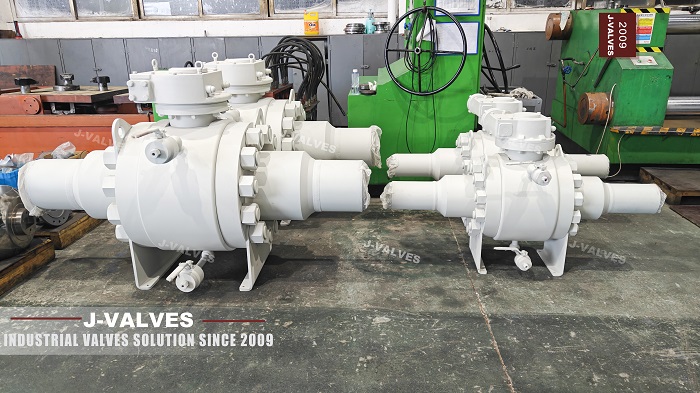

Трубопроводы транспортировки природного газа на большие расстояния служат жизненно важными линиями доставки энергии, а клапаны выступают в качестве критически важных узлов на этих трубопроводах. В тяжелых условиях эксплуатации, характеризующихся высоким давлением, наличием легковоспламеняющихся и взрывоопасных сред, а также длительной непрерывной эксплуатации, герметичность, надежность и ремонтопригодность арматуры напрямую определяют безопасность трубопровода и эксплуатационные затраты. Благодаря продуманной конструкции и выдающимся характеристикам шаровые краны с цапфой и приваркой встык J-VALVES 3PC стали идеальным выбором для трубопроводов транспортировки природного газа на большие расстояния.
Магистральные газопроводы работают в уникальных условиях эксплуатации, предъявляющих строгие требования к арматуре:
Работа под высоким давлением. Давление в трубопроводе обычно варьируется от класса 150 до класса 600, а некоторые секции высокого давления превышают класс 900. Клапаны должны иметь чрезвычайно высокую прочность корпуса и способность выдерживать давление.
Легковоспламеняющаяся и взрывоопасная среда: Природный газ является легковоспламеняющейся и взрывоопасной средой. Утечка легко может привести к несчастным случаям. Таким образом, клапаны должны обеспечивать нулевую утечку, а также выполнять пожаробезопасные и антистатические функции.
Длительный срок службы и сложное обслуживание: большинство трубопроводов проложены под землей, что затрудняет демонтаж установленных клапанов. Высокая надежность и простота обслуживания необходимы для сокращения времени простоя и затрат на техническое обслуживание.
Среда, содержащая примеси: Природный газ может содержать сульфиды, влагу и твердые частицы, поэтому клапаны должны обладать превосходной коррозионной стойкостью и устойчивостью к эрозии.
Чтобы адаптироваться к суровым условиям эксплуатации магистральных газопроводов, компания J-VALVES разработала несколько оптимизированных конструкций своих шаровых кранов с цапфой 3PC, приваренных встык :
Корпус клапана выкован из стали А105 или LF2. Термическая обработка улучшает внутреннюю структуру зерен для повышения прочности и ударной вязкости корпуса, что позволяет клапану выдерживать номинальное давление до класса 2500. В зависимости от уровня коррозии среды внутри корпуса клапана может быть применена специальная антикоррозионная обработка, такая как защитное покрытие или коррозионностойкие сплавы, для эффективной защиты от коррозии, вызванной сульфидами в природном газе.
Седла изготовлены из ПТФЭ или армированного ПТФЭ, в которых используются установленный на цапфе шар и гибкая конструкция уплотнения седла. Седла плотно прилегают к шару под средним давлением, обеспечивая двунаправленное уплотнение. Устройства предварительного натяга пружин установлены на задней стороне седел клапанов, чтобы поддерживать превосходные характеристики уплотнения даже при низком давлении, полностью предотвращая утечку природного газа.
Клапаны полностью соответствуют стандартам пожарной безопасности API 607. В случае пожара, после выгорания мягкого материала седла, металлическое седло образует твердое уплотнение металл-металл с шаром, чтобы предотвратить массовую утечку среды. Между тем, между штоком, шаром и корпусом клапана установлены антистатические пружины для снятия статического электричества, образующегося во время работы клапана, и предотвращения взрывов, вызванных накоплением статического заряда.
Разъемная конструкция, состоящая из трех частей, позволяет техническим специалистам вынимать шар и седла для проверки или замены, просто ослабляя соединительные болты, не снимая весь трубопровод. Это значительно снижает сложность обслуживания и затраты на заглубленные клапаны. Кроме того, полная конструкция порта позволяет плавно проходить трубопроводным скребкам, что облегчает регулярную очистку и техническое обслуживание трубопровода.
Для проекта магистрального газопровода за рубежом клиент выбрал 24-дюймовые шаровые краны с цапфой 3PC с стыковой сваркой класса 600 в качестве запорной арматуры трубопровода. Общая длина трубопровода превышает 200 километров с номинальным давлением класса 600, а транспортируемая среда - природный газ, содержащий небольшое количество сероводорода.
J-VALVES предоставил следующие индивидуальные решения для проекта:
В корпусе клапана используется низкотемпературная углеродистая сталь LF2, позволяющая адаптироваться к низкотемпературной среде вдоль трассы трубопровода;
В седлах клапанов используется армированный ПТФЭ, обеспечивающий превосходную коррозионную стойкость и износостойкость;
Антистатические устройства и пожаробезопасные конструкции оборудованы в соответствии с местными правилами техники безопасности.
Введенная в эксплуатацию в 2009 году, данная арматура работает стабильно более 17 лет, без утечек и неисправностей. Во время планового технического обслуживания в 2023 году технические специалисты выполнили внутренний осмотр и замену уплотнений одного клапана всего за полдня. По сравнению с традиционными монолитными шаровыми кранами время технического обслуживания было сокращено на 80%, что помогло клиенту сэкономить значительные затраты на эксплуатацию и техническое обслуживание. Клиент прокомментировал: «Клапаны J-VALVES не только надежны в работе, но и их удобная в обслуживании конструкция решила главную проблему эксплуатации наших трубопроводов».
Благодаря целенаправленной оптимизации конструкции шаровые краны с цапфой J-VALVES 3PC, приваренные встык, идеально адаптированы к суровым условиям эксплуатации магистральных газопроводов, обеспечивая клиентам безопасные, надежные и эффективные решения по контролю жидкости. В дальнейшем J-VALVES продолжит концентрироваться на энергетической отрасли, совершенствовать характеристики продукции, поставлять премиальную арматуру и профессиональные услуги для трубопроводов передачи энергии по всему миру.
