Фильтры Y-типа против Т-фильтров: преимущества и ограничения

В промышленных и коммерческих жидкостных системах фильтры играют решающую роль в защите оборудования, обеспечении бесперебойной работы и предотвращении повреждений, вызванных мусором, частицами или загрязнителями. Среди наиболее часто используемых типов — сетчатые фильтры Y-типа и Т-образные фильтры (также называемые корзинчатыми фильтрами). Хотя оба выполняют фильтрацию, их структурные конструкции, области применения и эксплуатационные характеристики существенно различаются. Понимание этих различий является ключом к выбору правильного фильтра для вашей системы.

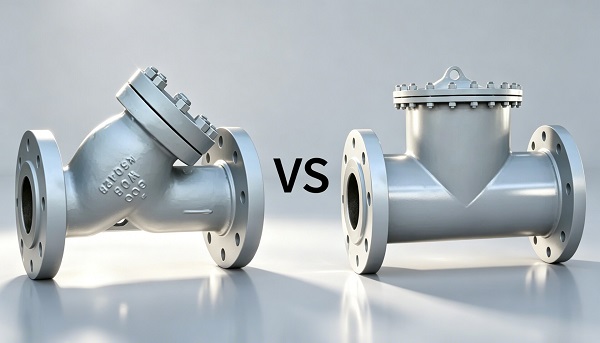

1. Обзор Y-образных и Т-образных фильтров.

Y-типа ситцы

Сетчатый фильтр Y-типа получил свое название от корпуса Y-образной формы , который направляет поток через сетку или перфорированный элемент. Компактная конструкция позволяет устанавливать его на горизонтальных или вертикальных трубопроводах с минимальными требованиями к пространству. Y-образные фильтры обычно используются в небольших трубопроводах и системах с умеренными скоростями потока..

Т-образные фильтры (корзинчатые фильтры)

Т-образные фильтры имеют корпус Т-образной формы с фильтрующим элементом большего размера, расположенным внутри основного пути потока. Такая конструкция обеспечивает большую площадь фильтрации , что делает их подходящими для систем с высоким расходом или трубопроводов, которые обрабатывают большие объемы взвешенных частиц . Т-образные фильтры обычно устанавливаются горизонтально, чтобы можно было легко снимать и очищать корзину фильтра.

2. Структурные различия

3. Преимущества

Преимущества фильтра Y-типа

• Компактный размер подходит для ограниченного пространства.

• Универсальная установка , можно использовать как горизонтально, так и вертикально.

• Экономичность для малых и средних систем.

• Подходит для умеренного давления и скорости потока..

Преимущества Т-образного фильтра

• Высокая производительность фильтрации благодаря большей корзине.

• Меньший перепад давления при высоких скоростях потока.

• Более простое обслуживание, поскольку корзины можно снять, не разбирая всю систему.

• Идеально подходит для крупных трубопроводов или систем, обрабатывающих большие нагрузки мусора.

4. Ограничения

Ограничения фильтра Y-типа

• Меньшая площадь фильтрации , что может привести к более быстрому засорению.

• Более высокий перепад давления в системах с тяжелым мусором.

• Не идеален для очень больших трубопроводов или чрезвычайно высоких скоростей потока..

Ограничения Т-образного фильтра

• Большая занимаемая площадь , требующая больше места.

• Установка преимущественно горизонтальная , что ограничивает гибкость.

• Более высокая первоначальная стоимость по сравнению с Y-образными фильтрами для небольших систем.

5. Рекомендации по применению

При выборе между фильтром Y-типа и Т-образным фильтром учитывайте следующее:

1. Размер трубопровода и скорость потока. Y-образные фильтры подходят для трубопроводов малого и среднего размера, а Т-образные фильтры подходят для трубопроводов большего диаметра и высокого расхода.

2. Загрузка мусора: Т-образные фильтры лучше подходят для трубопроводов с тяжелыми частицами из-за большей емкости корзины.

3. Требования к техническому обслуживанию: Y-образные фильтры могут нуждаться в более частой очистке, тогда как Т-образные фильтры позволяют легче снимать корзину.

4. Ограничения по пространству: Y-образные фильтры предпочтительны в компактных установках, где пространство ограничено.

5. Падение давления. В системах с высоким расходом Т-образные фильтры уменьшают падение давления по сравнению с Y-образными фильтрами.

6. Заключение

Фильтры как Y-типа, так и Т-образные необходимы для обеспечения безопасного и эффективного потока жидкости, но их структурные различия диктуют область их применения. Фильтры Y-типа компактны, универсальны и экономичны для небольших трубопроводов с умеренным содержанием мусора. Т-образные фильтры с большей площадью фильтрации и меньшим перепадом давления отлично подходят для систем с высоким расходом или большим количеством мусора. Правильный выбор, основанный на системных требованиях, обеспечивает оптимальную производительность, сокращение затрат на техническое обслуживание и долгосрочную надежность.
