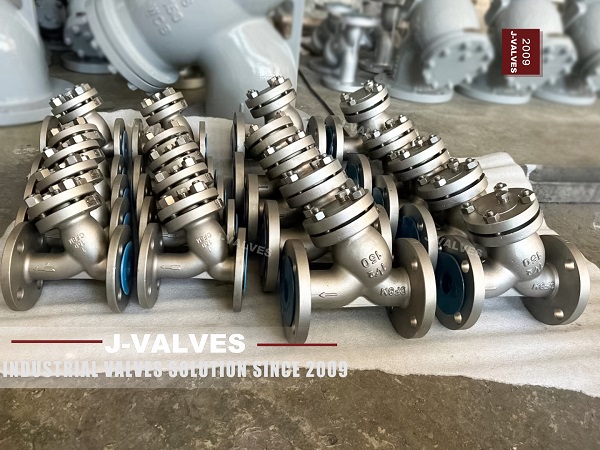

Фиттеры Y-типа состоят из цилиндрического тела, Y-образной корзины для сиг и соединений для входных и выходных труб. Корзина для сита, обычно изготовленная из перфорированного металла или сетки, позволяет жидкости проходить во время ловушки твердых частиц. Эта конструкция обеспечивает эффективную фильтрацию и минимальное падение давления.
При проектировании фильтрам Y-типа необходимо учитывать несколько факторов:
• Выбор материала: материал должен противостоять рабочим давлениям, температурам и коррозийной природе жидкости.
• Механическая прочность: корпус сита должен быть достаточно надежным, чтобы справиться с механическими напряжениями, включая потенциальные воздействия.
• Коррозионное сопротивление: материал должен сопротивляться коррозии, чтобы обеспечить долгосрочную надежность и минимальное обслуживание.
• Динамика потока: конструкция должна минимизировать падение давления и обеспечить эффективный поток жидкости.
S32760 Супер дуплексная нержавеющая сталь: характеристики и производительность герметизации
S32760 Супер дуплекс из нержавеющей стали известна своей высокой прочностью и превосходной коррозионной стойкостью. Он содержит сбалансированную смесь аустенитной и ферритной фаз, обеспечивающей превосходную устойчивость к ячечной и расщелинной коррозии.
• Механические свойства: высокая прочность на растяжение (до 800 МПа) и отличная устойчивость к усталости.
• Коррозионная устойчивость: превосходная устойчивость к хлоридному индуцированному растрескиванию и ямки.
• Устойчивость к воздействию: высокая сила воздействия, даже при низких температурах, обеспечивая надежность в требовательной среде.
Запечатывание производительности
Быстрое открывающаяся структура сигня Y-типа, изготовленная из S32760 Super Duplex Stainemanless Steel, предлагает несколько преимуществ с точки зрения производительности герметизации:
• Высокая прочность и долговечность: высокая прочность на растяжение и устойчивость к усталости S32760 гарантируют, что тел сита поддерживает свою структурную целостность при высоких давлениях и механических напряжениях.
• Коррозионная устойчивость: превосходная коррозионная устойчивость S32760 снижает риск утечек и обеспечивает долгосрочную надежность, даже в коррозийных средах.
• Механизм быстрого открытия: конструкция быстро открывающейся структуры позволяет легко получить доступ к корзине ситечке для технического обслуживания и очистки, сокращению времени простоя и обеспечивает постоянную производительность.
Численное моделирование и анализ
Численное моделирование с использованием программного обеспечения вычислительной динамики жидкости (CFD) может дать представление о характеристиках потока и производительности герметизации сигня Y-типа . Исследования показали, что:
• Распределение давления. Наибольшее падение давления происходит в области пикательной корзины, где жидкость проходит через перфорации.
• Скорость потока: более высокие скорости потока приводят к более высоким падениям давления. Оптимизация конструкции корзины для снижения скорости потока может минимизировать падение давления.
• Запечатывание целостности: использование S32760 гарантирует, что поверхности герметизации сохраняют свою целостность с течением времени, предотвращая утечки и обеспечивая надежную производительность.
• Снижение технического обслуживания: высокая износостойкость S32760 снижает частоту циклов технического обслуживания, что обеспечивает более быстрое переключение и минимизацию времени простоя.
• Эффективная фильтрация .
• Долгосрочная надежность: превосходная коррозионная стойкость обеспечивает долгосрочную надежность и последовательную производительность даже в коррозионных средах.
При выборе материалов для фильтрам Y-типа важно учитывать конкретные условия работы и риски коррозии. S32760 Super Duplex нержавеющая сталь является предпочтительным выбором из -за ее превосходной коррозионной устойчивости, высокой механической прочности и удара по воздействию. Другие факторы, которые следует учитывать, включают скорость потока, давление и температуру отфильтрованной жидкости.
Структурная конструкция ситечков Y-типа должна обеспечивать эффективную фильтрацию и минимальное падение давления. Тело сита должно быть достаточно надежным, чтобы противостоять рабочим давлениям и механическим напряжениям, встречающимся в системе.
Соединения для ситечков Y-типа , такие как фланцы или резьбовые соединения, должны быть разработаны для обеспечения безопасной и без утечки установки. Выбор типа соединения будет зависеть от конкретных требований системы и условий работы.
Фильтрационный элемент, обычно изготовленный из перфорированного металла или сетки, должен быть спроектирован для эффективного улавливания твердых частиц, позволяя жидкости проходить с минимальным падением давления. Выбор фильтрационного материала и размера сетки будет зависеть от конкретных требований применения, таких как размер частиц, которые будут отфильтрованы и желаемая эффективность фильтрации.
