Введение

В промышленных трубопроводных системах защита критического оборудования от загрязнения твердыми частицами необходима для поддержания стабильной работы и продления срока службы. Фильтр Y-типа (Y-фильтр) — это компактное и эффективное фильтрующее устройство, широко используемое в нефтегазовой, нефтехимической, энергетической и перерабатывающей промышленности.

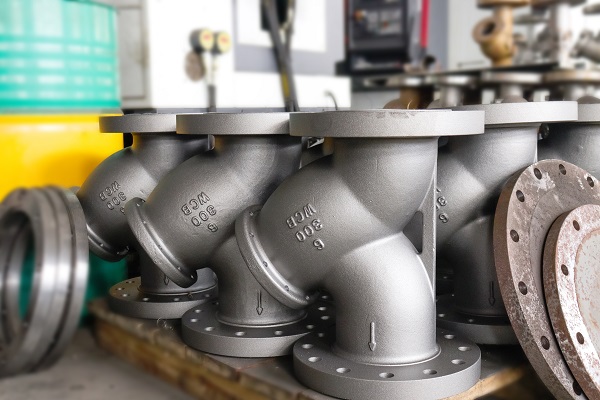

Показанный тип представляет собой Y-образный фильтр WCB из литой стали класса давления 300 фунтов с фланцевым соединением , разработанный для условий эксплуатации под высоким давлением и долгосрочной надежности в сложных промышленных условиях.

Что такое фильтр Y-типа?

Фильтр Y-типа — это механическое устройство для фильтрации трубопроводов, предназначенное для удаления нежелательных твердых частиц из жидкостных, паровых или газовых систем. Его Y-образный корпус позволяет жидкости проходить через сетку из нержавеющей стали, улавливая при этом мусор.

Обычно он устанавливается перед:

• Pumps

• Регулирующие клапаны

• Расходомеры

• Теплообменники

• Компрессорные системы

Структурный расчет Y-образного фильтра WCB 300 фунтов

1. Материал корпуса: ASTM A216 WCB.

Корпус клапана изготовлен из углеродистой стали ASTM A216 WCB и обеспечивает:

• Высокая механическая прочность

• Отличная устойчивость к давлению

• Хорошая термическая стабильность

• Пригодность для нефтяных, газовых, паровых и водяных систем.

Этот материал обеспечивает стабильную работу в условиях высокого давления класса 300LB..

2. Номинальное давление: класс 300LB по ASME.

Рейтинг 300LB обеспечивает:

• Высокий запас прочности для промышленных трубопроводов

• Совместимость со стандартами проектирования ASME B16.34.

• Надежная работа в средах среднего и высокого давления.

3. Y-образная структура потока.

Y-образная геометрия разработана для оптимизации:

• Низкий перепад давления в системе

• Плавный переход потока

• Снижение турбулентности внутри трубопровода

По сравнению с корзинчатыми фильтрами Y-образные фильтры обеспечивают лучшую производительность в трубопроводах с высоким давлением и высокой температурой.

4. Фильтровальный экран (сетчатый элемент)

Внутренний фильтрующий элемент из нержавеющей стали является основным компонентом:

• Материал: СС304/СС316

• Размер сетки: настраивается в зависимости от требований процесса

• Функция: улавливает частицы, сварочный шлак, ржавчину и мусор.

• Обслуживание: съемное для очистки или замены.

5. Конструкция фланцевого соединения.

Фланцевые концы обеспечивают:

• Надежное уплотнение под высоким давлением

• Простая установка и снятие

• Совместимость со стандартами фланцев ASME B16.5.

• Сниженный риск утечек по сравнению с резьбовыми соединениями.

Принцип работы Y-образного фильтра

Механизм работы прост и очень эффективен:

1. Жидкость поступает во впускной фланец

2. Поток проходит через внутренний сетчатый экран.

3. Твердые частицы задерживаются внутри ситовой камеры.

4. Чистая жидкость продолжает движение вниз по потоку

5. Накопившийся мусор периодически удаляется через сливную пробку или отверстие в крышке.

Этот процесс обеспечивает непрерывную защиту последующего оборудования.

Ключевые преимущества фильтра Y-типа 300 фунтов

1. Защита оборудования

Предотвращает повреждение чувствительных компонентов, таких как:

• Pumps

• Клапаны

• Инструментарий

• Теплообменники

2. Низкая потеря давления

Оптимизированный путь потока снижает потери энергии в трубопроводе.

3. Возможность высокого давления

Литая стальная конструкция WCB обеспечивает надежную работу в системах весом 300 фунтов.

4. Компактная установка

Меньшая занимаемая площадь по сравнению с системами корзинчатых фильтров.

5. Простота обслуживания

Простая конструкция разборки обеспечивает быструю очистку и осмотр.

Типичные приложения

Y-образный фильтр WCB 300LB широко используется в:

• Нефте- и газопроводы

• Технологические системы нефтеперерабатывающего завода

• Нефтехимические заводы

• Пароконденсатные системы электростанций

• Оффшорная и морская инженерия

• Промышленные системы очистки воды

Инженерные и производственные преимущества – J-VALVES

Как профессиональный производитель промышленной арматуры, J-VALVES производит высокопроизводительные Y-образные фильтры, предназначенные для требовательных глобальных применений.

К основным сильным сторонам производства относятся:

• Прецизионное литье корпуса WCB из углеродистой стали

• Обработка на станке с ЧПУ для точности уплотнения

• Строгие процедуры испытаний на давление и утечку.

• Соответствие стандартам API, ASME и ISO.

• Пользовательский размер сетки и варианты конфигурации фланцев

• Надежная работа в трубопроводных системах высокого давления.

Тестирование и проверка качества

Каждый Y-фильтр проходит строгий контроль качества:

• Гидростатическое испытание корпуса под давлением

• Проверка структурной целостности

• Проверка сетчатой ​​фильтрации

• Проверка размеров и отслеживания материалов

Эти процессы обеспечивают долгосрочную эксплуатационную надежность.

Заключение

Фильтр Y-типа WCB 300LB является важнейшим компонентом фильтрации в промышленных трубопроводных системах, обеспечивая надежную защиту последующего оборудования, низкий перепад давления и высокую прочность конструкции. Компактная конструкция и способность выдерживать высокое давление делают его пригодным для широкого спектра требовательных применений в нефтяной, газовой и перерабатывающей промышленности.

Благодаря передовым технологиям производства и строгой системе контроля качества компания J-VALVES предлагает высокопроизводительные Y-образные фильтры, соответствующие международным инженерным стандартам и обеспечивающие долгосрочную стабильность работы.
