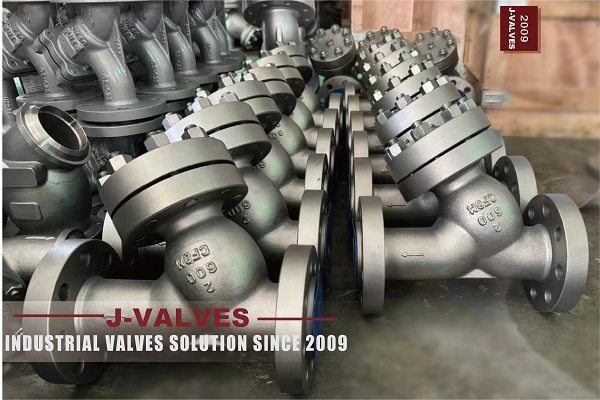

Требования к фильтрации трубопровода СПГ с использованием Y-образных фильтров

Введение

Отрасль СПГ (сжиженного природного газа) требует чрезвычайно высокого уровня надежности, безопасности и эксплуатационной стабильности на протяжении всей цепочки транспортировки и переработки. От заводов по сжижению газа и терминалов хранения до систем налива и магистральных трубопроводов — каждый компонент должен выдерживать сложные условия, включая низкие температуры, высокое давление и непрерывную работу.

Среди оборудования для защиты трубопроводов Y-образный фильтр играет важную роль в удалении нежелательных твердых частиц и защите критически важного оборудования, расположенного ниже по потоку, такого как насосы, клапаны, счетчики и теплообменники.

Правильная конструкция фильтрации имеет важное значение в трубопроводных системах СПГ, поскольку даже небольшие загрязнения могут повлиять на производительность оборудования, увеличить частоту технического обслуживания и снизить общую эффективность системы.

Такие производители, как J-VALVES, предлагают Y-образные фильтры , предназначенные для применения в промышленных трубопроводах, с надежными характеристиками фильтрации и долгосрочной эксплуатационной стабильностью.

1. Важность фильтрации в трубопроводных системах СПГ.

Системы СПГ работают в соответствии со строгими требованиями, обусловленными характеристиками природного газа после сжижения.

Потенциальные загрязнители в трубопроводах, связанных с СПГ, включают:

• Сварочные частицы из трубопровода

• Металлический мусор от эксплуатации оборудования

• Продукты ржавчины и коррозии

• Посторонние частицы, попавшие во время технического обслуживания

• Технологические примеси

Без эффективной фильтрации эти загрязнения могут вызвать:

• Повреждение седла клапана

• Износ насоса

• Блокировка инструмента

• Снижение эффективности потока

• Неожиданные остановки на техническое обслуживание

Поэтому Y-образные фильтры обычно устанавливаются перед чувствительным оборудованием для обеспечения постоянной защиты.

2. Что такое Y-фильтр?

Фильтр A Y представляет собой компактное фильтрующее устройство с корпусом Y-образной формы. В нем используется съемная перфорированная корзина или сетчатый элемент для отделения твердых частиц от текущей среды.

Основной процесс работы:

1. Жидкость поступает через впускное соединение.

2. Поток проходит через сетку фильтра.

3. Твердые частицы задерживаются внутри сетчатого элемента.

4. Чистая жидкость продолжает движение вниз по потоку.

Этот простой метод механической фильтрации обеспечивает надежную защиту, не требуя внешнего питания или систем управления.

3. Основные требования к конструкции Y-фильтров СПГ

3.1 Характеристики материала при низких температурах

Трубопроводные системы СПГ могут работать при чрезвычайно низких температурах, требуя материалов с превосходной криогенной прочностью.

Общий выбор материалов включает в себя:

• Нержавеющая сталь (CF8M/CF8)

• Низкотемпературная углеродистая сталь

• Дуплекс из нержавеющей стали

• Никель-алюминиевая бронза для специального применения

Эти материалы обеспечивают:

• Устойчивость к хрупкому разрушению

• Стабильная механическая прочность

• Надежная работа во время термоциклирования

3.2 Допустимое номинальное давление

Для трубопроводов СПГ часто требуются клапаны и фильтрующее оборудование, устойчивое к высокому давлению.

Y-образные фильтры могут быть спроектированы в соответствии с:

• ASME класс 150

• ASME класс 300

• ASME класс 600

• Индивидуальные номинальные значения давления

Конструкция кузова должна сохранять целостность при постоянной работе под давлением.

3.3 Оптимизированная эффективность фильтрации

Эффективная конструкция фильтра СПГ Y требует:

• Правильный выбор сетки

• Достаточная площадь фильтрации

• Низкое падение давления

• Легкий доступ для обслуживания

Фильтрующий элемент должен удалять загрязнения, сохраняя при этом приемлемую пропускную способность.

4. Как Y-образные фильтры защищают оборудование СПГ

4.1 Защита криогенных клапанов

Криогенные шаровые краны и запорные клапаны требуют чистых условий эксплуатации.

Y-образные фильтры помогают предотвратить:

• Повреждение поверхности сиденья

• Утечка, вызванная частицами

• Увеличенный рабочий момент клапана

4.2 Защита насоса

Насосы СПГ работают в тяжелых условиях.

Загрязнения могут привести к:

• Повреждение крыльчатки

• Снижение эффективности

• Неисправность механического уплотнения

Установка Y-образного фильтра на входе помогает продлить срок службы насоса.

4.3 Защита измерительного оборудования

В системах СПГ часто используются:

• Расходомеры

• Приборы давления

• Аппаратура управления

Мелкие частицы могут повлиять на точность измерений.

Y-образные фильтры обеспечивают необходимую защиту фильтрующих систем контрольно-измерительных приборов.

5. Учет перепада давления в Y-фильтрах СПГ.

Падение давления является ключевым параметром при выборе Y-образного фильтра..

Факторы, влияющие на потерю давления, включают в себя:

• Размер сетки фильтра

• Скорость потока

• Накопление частиц

• Конструкция корпуса сетчатого фильтра

• Площадь фильтрации

Оптимизированный Y-фильтр должен обеспечивать баланс между:

• Высокая эффективность фильтрации

• Низкая потеря давления

• Длительные интервалы очистки

6. Преимущества J-VALVES при производстве Y-образных фильтров

J-VALVES предлагает промышленные решения для Y-образных фильтров, предназначенные для требовательных трубопроводов.

6.1 Профессиональный выбор материала

J-VALVES выбирает материалы по:

• Требования к температуре

• Условия давления

• Характеристики жидкости

Отслеживаемость материалов обеспечивает надежное качество продукции.

6.2 Расширенное структурное проектирование

Ключевые соображения по проектированию включают в себя:

• Оптимизированный Y-образный канал потока

• Усиленный корпус, выдерживающий давление

• Сменный фильтрующий элемент

• Надежная уплотнительная конструкция

Эти функции улучшают:

• Стабильность фильтрации

• Эффективность обслуживания

• Надежность обслуживания

6.3 Комплексное тестирование качества

Каждый Y-фильтр может подвергаться:

• Гидростатическое испытание давлением

• Проверка утечек

• Проверка размеров

• Проверка материалов

• Неразрушающий контроль при необходимости

Эти процедуры обеспечения качества обеспечивают надежную работу в сферах, связанных с СПГ.

7. Типичные применения Y-образных фильтров для СПГ

Y-фильтры обычно устанавливаются в:

Заводы по переработке СПГ

Используется для:

• Защита технологических трубопроводов

• Входная фильтрация оборудования

• Коммунальные системы

Терминалы хранения СПГ

Приложения включают в себя:

• Перекачивающие трубопроводы

• Системы погрузки и разгрузки

• Системы защиты насосов

Системы транспортировки природного газа

Используется для:

• Защита компрессора

• Учетные станции

• Трубопроводная фильтрация

8. Y-фильтр по сравнению с другими решениями для фильтрации

9. Рекомендации по техническому обслуживанию Y-фильтров СПГ

Чтобы обеспечить долгосрочную работу:

• Регулярно проверяйте перепад давления

• Очистите фильтрующие элементы в соответствии с условиями эксплуатации.

• Проверьте состояние уплотнительной прокладки

• Проверка состояния коррозии кузова

• Своевременно заменяйте поврежденные экраны

Правильное техническое обслуживание предотвращает непредвиденную потерю давления и повышает надежность системы.

Заключение

Y-образный фильтр является важным компонентом фильтрации в трубопроводных системах СПГ , обеспечивая эффективную защиту от твердых загрязнений, сохраняя при этом стабильные характеристики потока. Его компактная конструкция, надежная фильтрационная способность и адаптируемость к низкотемпературным средам делают его подходящим для критически важных применений СПГ.

Благодаря передовому инженерному проектированию, строгому контролю материалов и комплексным процедурам испытаний компания J-VALVES производит высокопроизводительные Y-образные фильтры, которые обеспечивают безопасную и эффективную работу в системах СПГ, нефти и газа, а также в промышленных трубопроводных системах.
