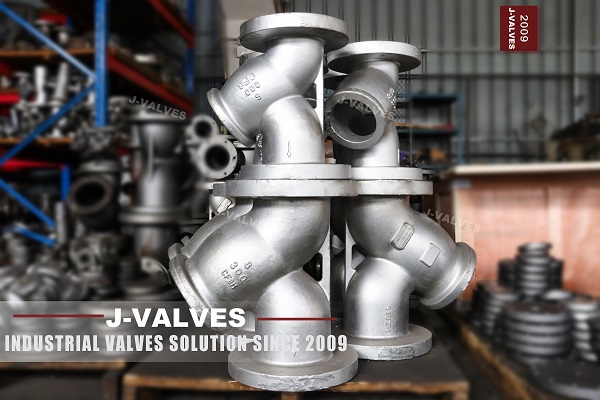

Выбор материала прокладки Y-образных фильтров: ПТФЭ, резина, графит.

Y-образные фильтры являются важнейшими компонентами промышленных трубопроводных систем, предназначенными для удаления мусора и защиты насосов, клапанов и другого оборудования . Хотя корпусу и сетке фильтра часто уделяется большое внимание, материал прокладки не менее важен для обеспечения герметичности, химической совместимости и долговечности. Выбор правильного материала прокладки — ПТФЭ, резины или графита — может существенно повлиять на надежность системы и требования к техническому обслуживанию.

1. Роль прокладок в Y-образных фильтрах

Прокладки обеспечивают герметичное уплотнение между корпусом фильтра и крышкой , предотвращая утечку жидкости в условиях рабочего давления и температуры. Прокладка должна соответствовать:

• Колебания давления

• Тепловое расширение

• Химическое воздействие

• Вибрация и механическое напряжение

Неправильный выбор подходящей прокладки может привести к утечкам, простою или даже повреждению оборудования.

2. Прокладки из ПТФЭ: химическая стойкость и высокая чистота.

Характеристики

• Исключительная химическая стойкость к кислотам, основаниям и растворителям.

• Устойчивость к высоким температурам , обычно до 260°C.

• Низкое трение и антипригарная поверхность.

Преимущества

• Идеально подходит для применения в агрессивных жидкостях , таких как химические процессы или фармацевтические системы.

• Нереактивный, предотвращает загрязнение чувствительных жидкостей.

• Отличные характеристики уплотнения при умеренном давлении.

Ограничения

• Ограниченная эластичность по сравнению с резиной, требующая точного выравнивания фланцев.

• Не идеально подходит для систем высокого давления, где может произойти расползание прокладки.

Типичные приложения

• Химические заводы, работающие с агрессивными жидкостями

• Процессы производства продуктов питания и напитков, требующие санитарной герметизации

• Фармацевтические трубопроводы

3. Резиновые прокладки: гибкость и устойчивость.

Характеристики

• Изготовлен из таких материалов, как EPDM, NBR или Viton , каждый из которых обладает уникальной химической и температурной стойкостью.

• Превосходная эластичность , позволяющая прокладке соответствовать неровностям фланца.

• Эффективное гашение вибрации.

Преимущества

• Обеспечивает герметичное уплотнение при умеренном давлении..

• Легко установить и заменить.

• Экономичность для стандартных промышленных применений.

Ограничения

• Ограниченная химическая и температурная стойкость по сравнению с ПТФЭ и графитом.

• Может со временем разрушаться под воздействием агрессивных химикатов или ультрафиолетового излучения.

Типичные приложения

• Водоочистные сооружения

• системы отопления, вентиляции и кондиционирования

• Нефте- и газопроводы низкого давления

4. Графитовые прокладки: работоспособность при высоких температурах и давлениях.

Характеристики

• Отличная термостойкость , до 500°C.

• Может выдерживать приложения высокого давления .

• Совместим со многими химическими веществами, однако для сильных окислителей необходим тщательный выбор.

Преимущества

• Сохраняет структурную целостность в экстремальных условиях.

• Подходит для систем пара, высокотемпературного масла и агрессивных жидкостей..

• Сжимаемый и эластичный, обеспечивающий надежное уплотнение в течение длительного времени.

Ограничения

• Дороже, чем резина и ПТФЭ.

• Требует осторожного обращения при установке во избежание повреждений.

Типичные приложения

• Паровые системы и котлы

• Нефтехимические и нефтеперерабатывающие заводы

• Трубопроводы высокотемпературной технологической жидкости

5. Факторы, которые следует учитывать при выборе прокладки

При выборе прокладки для Y-образного фильтра учитывайте следующее:

1. Рабочая температура – ​​ПТФЭ до 260°С, графит до 500°С, резина обычно 100–200°С в зависимости от типа.

2. Совместимость с жидкостями . Проверьте таблицы химической стойкости для каждого материала.

3. Номинальное давление . Графит и ПТФЭ выдерживают более высокое давление, чем большинство резиновых прокладок.

4. Частота технического обслуживания . Резину легче заменить, а графит и ПТФЭ служат дольше в тяжелых условиях.

5. Критичность системы . Для дорогостоящих систем можно использовать прокладки из ПТФЭ или графита, чтобы снизить риск утечек.

6. Заключение

Выбор подходящего материала прокладки для Y-образных фильтров — это не просто вопрос совместимости: он напрямую влияет на безопасность, эффективность и затраты на техническое обслуживание системы..

• Прокладки из ПТФЭ отличаются химической стойкостью и подходят для применений, чувствительных к чистоте.

• Резиновые прокладки обеспечивают гибкость, экономичность и простоту установки.

• Графитовые прокладки обеспечивают долговечность в условиях высоких температур и высокого давления.

Оценивая условия эксплуатации и свойства жидкости, инженеры могут обеспечить надежную герметизацию и продлить срок службы Y-образных фильтров , в конечном итоге защищая всю жидкостную систему.
