Y-образные фильтры являются важным компонентом промышленных жидкостных систем, обеспечивая надежную фильтрацию и защиту последующего оборудования от повреждений, вызванных мусором и твердыми частицами. широко используемые в различных отраслях промышленности, от химической обработки до очистки воды, Y-образные фильтры, помогают поддерживать эффективность системы, снижать затраты на техническое обслуживание и предотвращать незапланированные простои.

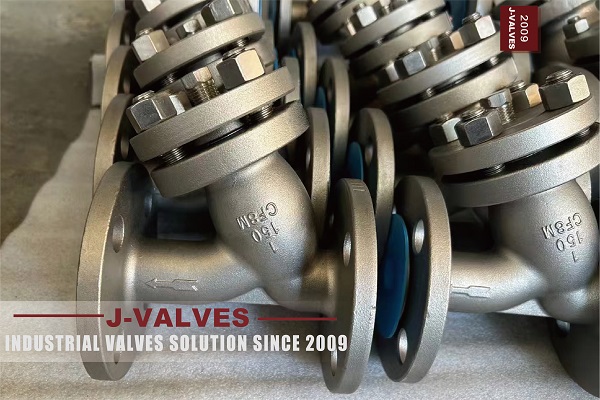

Y -образный фильтр получил свое название от Y-образной конфигурации, которая включает в себя основной корпус, фильтрующий элемент и продувочное или сливное соединение. К основным компонентам относятся:
Корпус: Обычно изготавливается из нержавеющей стали, углеродистой стали или бронзы. Корпус обеспечивает структурную целостность и содержит натяжной элемент.
Фильтрующий элемент: обычно представляет собой перфорированное сито или проволочную сетку. Элемент улавливает мусор, позволяя жидкости проходить через него.
Колпачок или крышка: Обеспечивает доступ к фильтрующему элементу для очистки или замены.
Сливное/продувочное соединение: позволяет удалять собранный мусор без разборки всего фильтра.
Y -образный фильтр сконструирован таким образом, что жидкость поступает в корпус фильтра, проходит через сетчатый элемент и выходит без твердых частиц. Правильная ориентация установки имеет решающее значение:
Горизонтальные линии: ножка фильтра должна быть направлена вниз, чтобы эффективно собирать мусор.
Вертикальные линии: поток должен двигаться сверху вниз, чтобы предотвратить скопление над сетчатым фильтром.
Материалы: нержавеющая сталь, монель или никелевые сплавы для устойчивости к коррозии.
Размер ячеек: варьируется от крупного (10 меш) до мелкого (400 меш), в зависимости от применения и требований к размеру частиц.
Регулярное техническое обслуживание необходимо для обеспечения оптимальной производительности и предотвращения блокировки системы или падения давления.
Проверьте перепад давления на сетчатом фильтре. Значительное увеличение указывает на засорение.
Проверьте корпус или элемент фильтра на наличие коррозии или повреждений.
Ручная очистка: снимите крышку и извлеките сетку для очистки или замены.
Продувочная очистка: используйте сливное/продувочное соединение для промывки мусора без полной разборки.
Элемент фильтра следует заменить, если на нем имеются признаки износа, расширения перфорации или деформации.
Частота зависит от качества жидкости, скорости потока и условий эксплуатации.
Во время технического обслуживания проверяйте прокладки и уплотнения, чтобы предотвратить утечки.
Используйте материалы прокладок, совместимые с рабочей температурой и типом жидкости (ПТФЭ, графит или спиральная намотка).
Y-образные фильтры универсальны и находят применение во многих отраслях:
Защищайте насосы, компрессоры и регулирующие клапаны от загрязнения твердыми частицами.
Обычно встречается в трубопроводах восходящего, среднего и нисходящего потока.
Предотвратите засорение чувствительных приборов и расходомеров.
Совместим с агрессивными жидкостями, если изготовлен из подходящих сплавов.
Удалите осадок и мусор, чтобы обеспечить постоянный поток и предотвратить повреждение насоса.
Используется как в системах питьевой, так и в промышленных системах водоснабжения.
Защищайте турбины, конденсаторы и теплообменники от твердых частиц.
Незаменим в системах охлаждающей и питательной воды.
Обеспечьте чистоту продукта, удалив твердые частицы из жидкостных трубопроводов.
Гигиеническое исполнение из нержавеющей стали и санитарные соединения входят в стандартную комплектацию.
Надежная защита: Предотвращает повреждение оборудования, расположенного ниже по потоку.
Низкие эксплуатационные расходы: легкий доступ для чистки или замены сит.
Универсальность: подходит для различных жидкостей, давлений и температур.
Экономичность: простая конструкция с длительным сроком службы по сравнению с другими фильтрующими устройствами.
Учитывайте скорость потока: выберите сетчатый фильтр, который выдерживает поток системы без чрезмерного падения давления.
Определите размер частиц: выберите подходящий размер ячеек для эффективной фильтрации частиц.
Оцените совместимость материалов. Убедитесь, что материал корпуса и экрана выдерживает химический состав и температуру жидкости.
Запланируйте доступ для технического обслуживания. Установите сетчатый фильтр в местах, обеспечивающих легкое снятие и очистку элемента.
Y-образные фильтры незаменимы в системах промышленных жидкостей, обеспечивая надежную фильтрацию, защиту критического оборудования и минимизацию простоев в работе. Понимание конструкции, правильное обслуживание и выбор для конкретного применения обеспечивают долгосрочную эффективность и безопасность. Стратегически интегрируя Y-образные фильтры в трубопроводы, инженеры могут добиться оптимальной производительности системы и экономичной эксплуатации в широком спектре отраслей.
