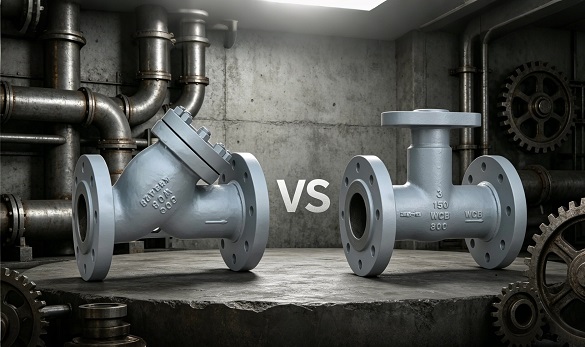

Y-образный фильтр против корзинчатого фильтра: какое решение для фильтрации подойдет для вашей системы?

В промышленных жидкостных системах защита насосов, клапанов и другого оборудования от мусора и твердых частиц имеет важное значение для поддержания эффективности системы и предотвращения дорогостоящих простоев . Двумя наиболее распространенными фильтрующими устройствами являются Y-образные фильтры и корзинчатые фильтры. . Оба служат одной и той же фундаментальной цели — удалять твердые частицы из жидкостей или газов, — но существенно различаются по конструкции , и требованиям к техническому обслуживанию . Выбор правильного решения для фильтрации имеет решающее значение для обеспечения оптимальной производительности системы, , энергоэффективности и долгосрочной надежности оборудования..

Понимание Y-образных фильтров

J-VALVES Y-образные фильтры названы в честь своей Y-образной конструкции , которая позволяет жидкости течь через сетку или перфорированное сито , улавливающее мусор. Они обычно устанавливаются в трубопроводах, где пространство ограничено, и идеально подходят для встроенной фильтрации жидкостей, пара или газов.

Ключевые функции:

1. Компактный дизайн : Y-образная конфигурация позволяет устанавливать в ограниченном пространстве и подходит для различных ориентаций трубопровода, включая горизонтальную и вертикальную установку.

2. Низкий перепад давления : из-за наклонного пути потока Y-образные фильтры создают умеренный перепад давления , что делает их подходящими для систем, где важна энергоэффективность .

3. Типы сит : Y-образные фильтры могут использовать сетку из нержавеющей стали или перфорированные металлические сетки , что обеспечивает гибкость фильтрации частиц различного размера.

4. Техническое обслуживание : мусор скапливается на сетчатом фильтре и обычно удаляется путем отвинчивания крышки , что делает обслуживание Y-образных фильтров относительно простым в обслуживании в небольших системах.

Типичные применения:

• Системы водоснабжения и канализации : Для защиты насосов, клапанов и теплообменников.

• Линии пара и конденсата : Y-образные фильтры используются для предотвращения эрозии или повреждения регулирующих клапанов и турбин.

• Химическая обработка : Для мелкомасштабной фильтрации жидкостей, содержащих мелкие частицы.

Плюсы : Компактный, универсальный, простой в установке, умеренная стоимость.
Минусы : Ограниченное количество мусора, более частая очистка в системах с высоким содержанием твердых частиц.

Понимание питания для корзины

J-VALVES Корзинчатые фильтры имеют большую цилиндрическую или прямоугольную камеру со съемной корзиной, в которой собирается мусор. Обычно они устанавливаются в более крупных трубопроводах или системах с высокими скоростями потока и значительными нагрузками твердых частиц..

Ключевые функции:

1. Высокая емкость мусора : Большая корзина позволяет фильтру собирать значительное количество мусора до того, как потребуется техническое обслуживание, сокращая время простоя в системах с сильным загрязнением.

2. Универсальная конфигурация потока . Корзинчатые фильтры обычно устанавливаются вертикально или горизонтально и хорошо подходят для магистральной фильтрации в крупных промышленных системах.

3. Легкость очистки : съемная корзина позволяет легко чистить или заменять без отсоединения всего трубопровода , что повышает эффективность обслуживания..

4. Прочная конструкция : предназначена для работы в условиях высокого давления и высоких температур , часто изготавливается из нержавеющей стали , , углеродистой стали или легированных материалов для обеспечения долговечности.

Типичные применения:

• Нефте- и газопроводы : для фильтрации мусора и защиты насосов, компрессоров и турбин.

• Химические и нефтехимические предприятия : Для высокопоточных или агрессивных жидкостей, требующих надежной фильтрации.

• Производство электроэнергии : Защищает теплообменники, конденсаторы и важные трубопроводные системы от повреждений частицами.

Плюсы : большая емкость для сбора мусора, долговечность, идеально подходит для систем с высоким расходом.
Минусы : большая занимаемая площадь, более высокие первоначальные затраты, более сложная установка в небольших помещениях.

Y-образный фильтр против корзинчатого фильтра: ключевые различия

Как выбрать правильное решение для фильтрации

1. Скорость потока и размер системы : Для трубопроводов малого и среднего размера с умеренным расходом обычно достаточно Y-образного фильтра. Для крупномасштабных систем с высокими скоростями потока предпочтительны корзинчатые фильтры.

2. Нагрузка на мусор : если система работает с жидкостью, содержащей тяжелые твердые частицы , корзинчатые фильтры сокращают частоту технического обслуживания из-за большей емкости мусора.

3. Ограничения по пространству : Y-образные фильтры идеально подходят в случаях, когда пространство для установки ограничено . Корзинчатые фильтры требуют большей площади , что делает их более подходящими для централизованных станций фильтрации..

4. Рекомендации по техническому обслуживанию : Y-образные фильтры могут нуждаться в частой очистке в системах с большим количеством мусора. Корзинчатые сетчатые фильтры со съемной корзиной могут обрабатывать большие объемы мусора и сокращать перерывы в работе.

5. Экономическая эффективность : Y-образные фильтры, как правило, дешевле на начальном этапе , тогда как корзинчатые фильтры обеспечивают долгосрочную эффективность в системах, работающих в тяжелых условиях, за счет сведения к минимуму времени простоя и технического обслуживания.

Заключение

Выбор между Y-образным фильтром и сетчатым фильтром зависит от конкретных требований вашей жидкостной системы . J-VALVES Y-образные фильтры компактны, экономичны и идеально подходят для небольших трубопроводов или умеренных засоров. Напротив, корзинчатые фильтры J-VALVES лучше подходят для систем с высоким расходом, большим количеством мусора или высоким давлением из-за их большой производительности и долговечности.

Для системных проектировщиков и инженеров понимание этих различий важно для защиты оборудования , , снижения затрат на техническое обслуживание и обеспечения долгосрочной эксплуатационной эффективности . Оценка скорости потока, нагрузки на мусор, ограничений по пространству и приоритетов обслуживания поможет сделать правильный выбор вашего решения для фильтрации.
