Понимание распределения потока в конструкциях Y-образных и корзинчатых фильтров

Фильтры являются важными компонентами промышленных трубопроводных систем, защищая насосы, клапаны, счетчики и другое критически важное оборудование от мусора и загрязнений. Среди наиболее часто используемых фильтрующих устройств — Y-образные фильтры и корзинчатые фильтры . Хотя оба они служат одной и той же основной цели, их внутренние характеристики распределения потока существенно различаются, что напрямую влияет на перепад давления, эффективность фильтрации и требования к техническому обслуживанию.

Понимание того, как ведет себя поток внутри каждой конструкции, помогает инженерам выбрать наиболее подходящий фильтр для конкретного промышленного применения.

Что такое распределение потока?

Распределение потока относится к тому, как жидкость движется через сетчатый фильтр и через его фильтрующую поверхность. Равномерное распределение потока повышает эффективность фильтрации, снижает потери давления и продлевает срок службы сит.

Плохое распределение потока может привести к:

• Неравномерное накопление мусора

• Повышенное падение давления

• Преждевременный износ экрана

• Снижение эффективности системы

Распределение потока в конструкциях Y-образных фильтров

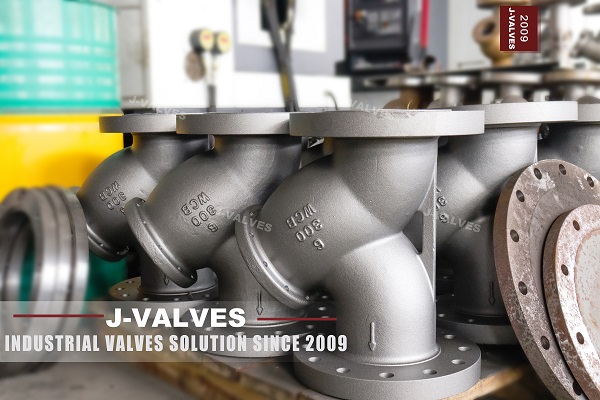

Y-образные фильтры имеют компактный Y-образный корпус с сеткой, расположенной под углом к ​​основному пути потока.

Как движется поток

Когда жидкость попадает в корпус клапана, часть потока перенаправляется через наклонную сетчатую камеру. Твердые частицы задерживаются на сетке, а чистая жидкость продолжает двигаться вниз по потоку.

Преимущества

• Компактная установка

• Подходит для приложений высокого давления

• Эффективная защита насосов и регулирующих клапанов

• Более низкая начальная стоимость

Характеристики потока

Поскольку жидкость меняет направление внутри корпуса, турбулентность обычно выше, чем в сетчатых фильтрах. Мусор имеет тенденцию накапливаться в меньшей площади фильтрации, что может увеличить падение давления по мере накопления загрязнений.

Y-образные фильтры обычно используются в:

• Паровые системы

• Нефтяные трубопроводы

• Технологические линии высокого давления

• Коммунальные услуги

Распределение потока в конструкциях корзинчатых фильтров

В сетчатых фильтрах используется цилиндрическая корзина большего размера, расположенная непосредственно на пути потока.

Как движется поток

Жидкость поступает в корпус фильтра и равномерно течет по поверхности корзины. Большая площадь фильтрации позволяет более равномерно распределять загрязнения по сетке.

Преимущества

• Превосходное распределение потока

• Повышенная грязеемкость

• Меньшее падение давления

• Увеличенные интервалы очистки

Характеристики потока

Корзинчатые фильтры обеспечивают более плавный путь потока с меньшей турбулентностью. Большая площадь экрана позволяет мусору распределяться равномерно, уменьшая локальное засорение и повышая эффективность фильтрации.

Они идеально подходят для:

• Системы с высоким расходом

• Применение охлаждающей воды

• Химические перерабатывающие заводы

• Морские и морские установки

Сравнение расхода Y-образного фильтра и корзинчатого фильтра

Факторы, влияющие на распределение потока

На производительность фильтра влияют несколько конструктивных факторов:

Открытая область экрана

Большие площади фильтрации улучшают однородность потока и уменьшают потери давления.

Размер сетки

Более мелкая сетка обеспечивает лучшую фильтрацию, но может увеличить перепад давления.

Скорость жидкости

Более высокие скорости могут создать турбулентность и неравномерную загрузку мусора.

Ориентация сетчатого фильтра

Правильная установка обеспечивает оптимальное распределение потока и эффективность фильтрации.

Выбор правильного дизайна

Выбирайте Y-образный фильтр, когда:

• Пространство ограничено

• Требуется сервис высокого давления

• Скорость потока умеренная

• Экономическая эффективность важна

Выбирайте сетчатый фильтр-корзину, когда:

• Нужна высокая пропускная способность.

• Падение давления должно быть сведено к минимуму.

• Желательны более длительные интервалы технического обслуживания.

• Ожидаются большие объемы мусора.

Заключение

Распределение потока играет решающую роль в производительности фильтра и надежности системы. Y-образные фильтры представляют собой компактное и экономичное решение для применений с высоким давлением, а корзинчатые фильтры обеспечивают превосходное распределение потока, меньшие потери давления и большую способность удерживать мусор.

Понимая характеристики потока каждой конструкции, инженеры могут оптимизировать эффективность фильтрации, снизить требования к техническому обслуживанию и улучшить общую производительность промышленных трубопроводных систем.
