Промышленный Y-образный фильтр (300LB WCB): технический обзор, особенности конструкции и инженерное применение

Введение

В современных промышленных трубопроводных системах фильтрация играет решающую роль в защите последующего оборудования, такого как насосы, регулирующие клапаны, расходомеры и компрессоры. Фильтр Y-типа (Y-Strainer) — одно из наиболее широко используемых фильтрующих устройств для удаления твердых частиц из трубопроводов жидкостей, пара и газа.

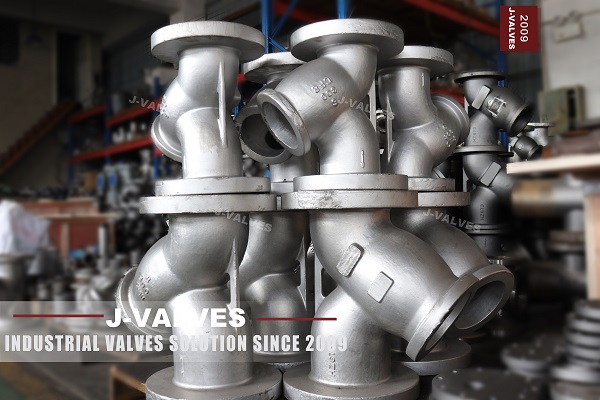

Показанная конфигурация представляет собой Y-образный фильтр из литой стали (WCB) класса давления 300 фунтов , предназначенный для промышленных сред с высоким давлением, таких как нефтегазовая, нефтехимическая, энергетическая и водоочистная системы. Благодаря своей компактной конструкции и высокой механической прочности он обеспечивает надежное удаление мусора при сохранении низкого перепада давления.

Что такое Y-образный фильтр?

Y -образный фильтр — это механическое фильтрующее устройство, установленное в трубопроводе для улавливания и удаления нежелательных твердых частиц. Его Y-образный корпус позволяет жидкости проходить через сетку или перфорированный экран, улавливая загрязнения до того, как они смогут повредить чувствительное оборудование.

По сравнению с корзинчатыми фильтрами Y-образные фильтры :

• Более компактный дизайн

• Подходит для систем высокого давления и высокой температуры.

• Легче установить на горизонтальный или вертикальный трубопровод (в зависимости от конструкции).

Структурный расчет Y-образного фильтра WCB 300 фунтов

1. Материал корпуса: ASTM A216 WCB.

Корпус фильтра обычно изготавливается из углеродистой стали ASTM A216 WCB и обеспечивает:

• Высокая прочность на разрыв для класса давления 300 фунтов.

• Отличная устойчивость к механическим воздействиям и тепловым ударам.

• Пригодность для систем нефти, газа, пара и промышленной воды.

2. Класс давления: 300 фунтов

Рейтинг 300 фунтов гарантирует:

• Стабильная работа в условиях трубопровода высокого давления.

• Совместимость с трубопроводными системами ASME B16.34.

• Повышенный запас прочности для промышленных операций

3. Фильтровальный экран (сетчатый элемент)

Внутренний сетчатый фильтр является основным функциональным компонентом:

• Доступен из нержавеющей стали (SS304/SS316).

• Настраиваемые размеры ячеек (от грубой фильтрации до тонкой сепарации)

• Разработан для легкого снятия и очистки с помощью заглушки или завинчивающейся крышки.

4. Фланцевое торцевое соединение

Фланцевое соединение обеспечивает:

• Надежное уплотнение под давлением

• Простота установки и обслуживания

• Совместимость с фланцами трубопроводов ASME B16.5.

Принцип работы Y-образного фильтра

Рабочий механизм прост, но очень эффективен:

1. Жидкость поступает в Y-образное тело

2. Среда протекает через сетку фильтра

3. Твердые частицы задерживаются внутри сетки.

4. Чистая жидкость продолжает движение вниз по потоку

5. Накопившийся мусор периодически удаляется через сливную пробку или отверстие в крышке.

Это обеспечивает непрерывную защиту системы без прерывания работы трубопровода.

Ключевые преимущества фильтров Y-типа

1. Защита оборудования

Предотвращает повреждение:

• Pumps

• Расходомеры

• Регулирующие клапаны

• Теплообменники

2. Низкое падение давления

Обтекаемая конструкция Y-образного корпуса сводит к минимуму сопротивление потоку, обеспечивая эффективную работу системы.

3. Возможность высокого давления

Кованая/литая стальная конструкция WCB рассчитана на требовательные применения класса 300LB.

4. Простота обслуживания

• Съемный элемент экрана

• Простой процесс очистки

• Сокращение времени простоя во время обслуживания

5. Экономичное решение для фильтрации.

По сравнению со сложными системами фильтрации Y-образные фильтры обеспечивают надежную работу при меньших затратах.

Типичные приложения

Y-образный фильтр 300LB широко используется в:

• Нефте- и газопроводные системы

• Нефтехимические перерабатывающие заводы

• Системы генерации электроэнергии (пароконденсатные линии)

• Морские и морские платформы

• Системы водоочистки и промышленной фильтрации

• Системы вентиляции, кондиционирования и охлаждения

J-VALVES Преимущества машиностроительного производства

Как профессиональный производитель промышленной арматуры, J-VALVES предлагает высокопроизводительные Y-образные фильтры, предназначенные для сложных промышленных условий.

Ключевые преимущества включают в себя:

• Строгое соответствие стандартам API, ASME и DIN.

• Прецизионное литье и обработка на станках с ЧПУ для точности размеров.

• Расширенные испытания под давлением и контроль качества

• Настраиваемый размер сетки, стандарты фланцев и варианты материалов.

• Надежная работа в условиях высокого давления и агрессивных сред.

J-VALVES Y-образные фильтры рассчитаны на длительный срок службы и стабильную эффективность фильтрации, что делает их пригодными для глобальных промышленных проектов.

Тестирование и контроль качества

Каждый Y-образный фильтр проходит строгие процедуры обеспечения качества:

• Гидростатическое испытание давлением

• Испытание оболочки на прочность

• Проверка герметичности седла

• Проверка прослеживаемости материалов (документация MTC)

Это обеспечивает соблюдение международных требований промышленной безопасности.

Заключение

Y-образный фильтр WCB 300LB является важнейшим компонентом промышленных трубопроводных систем, обеспечивая надежную фильтрацию, прочную структурную целостность и низкие требования к техническому обслуживанию. Его способность защищать последующее оборудование при сохранении эффективности потока делает его важным решением в нефтегазовой, нефтехимической и энергетической отраслях.

Благодаря передовым производственным возможностям и строгому контролю качества компания J-VALVES поставляет высокопроизводительные Y-образные фильтры , соответствующие международным стандартам и обеспечивающие долгосрочную промышленную надежность.
