В современных промышленных трубопроводных системах защита оборудования, расположенного ниже по потоку, от твердых загрязнений является важнейшей задачей. J-VALVES Y-образные фильтры разработаны для обеспечения эффективной, долговечной и не требующей технического обслуживания фильтрации, обеспечивая долгосрочную эксплуатационную стабильность в широком спектре промышленного применения.

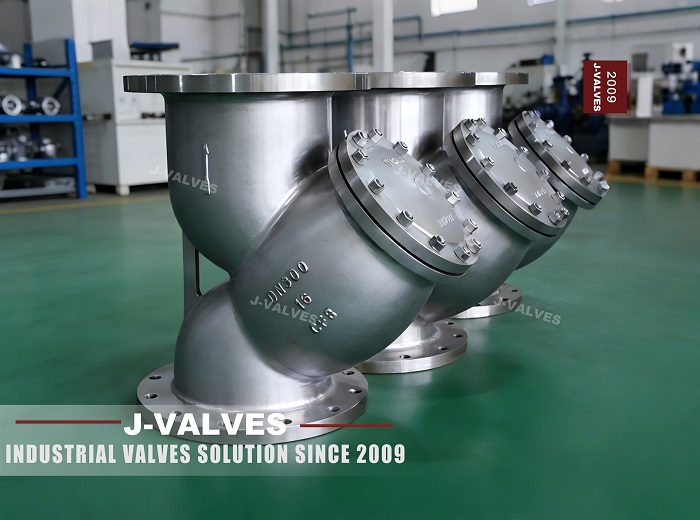

Y-образные фильтры J-VALVES , известные своим компактным Y-образным корпусом, сочетают в себе структурную прочность с оптимизированными путями потока, что делает их предпочтительным решением для инженеров, которым требуется надежная фильтрация без чрезмерной потери давления.
Во время работы жидкости часто содержат примеси, такие как остатки сварки, частицы ржавчины, окалина или мусор. Если эти загрязнения не удалить вовремя, они могут:
Клапаны и насосы контроля повреждений
Снижение эффективности уплотнения
Вызвать неожиданный простой системы
Увеличение затрат на техническое обслуживание и эксплуатацию.
Правильно выбранный Y-образный фильтр действует как первая линия защиты , улавливая твердые частицы до того, как они достигнут чувствительных компонентов.
Рабочий механизм Y-образного фильтра прост и эффективен:
Жидкость поступает в корпус фильтра через впускной патрубок.
Поток направляется через прецизионную сетку из нержавеющей стали.
Твердые частицы задерживаются внутри камеры фильтра.
Чистая жидкость продолжает движение вниз по потоку
Угловая конструкция Y-образного отвода позволяет гравитации способствовать сбору отложений, гарантируя, что захваченные примеси оседают в нижней камере, а не возвращаются в поток. Для достижения оптимальной производительности Y-образные фильтры J-VALVES устанавливаются патрубком фильтра вниз.
Каждый Y-образный фильтр J-VALVES состоит из тщательно отобранных компонентов, обеспечивающих долговечность и простоту обслуживания:
Корпус фильтра: Изготовлен из высококачественной нержавеющей или углеродистой стали, что обеспечивает отличную коррозионную стойкость и механическую прочность.
Крышка/крышка: конструкция на болтах для надежной герметизации и удобного доступа во время чистки.
Фильтрующая сетка: прецизионная сетка, предназначенная для балансировки эффективности фильтрации и перепада давления.
Прокладка и крепеж: обеспечивают надежную герметизацию в условиях колебаний давления и температуры.
Процессы отделки поверхности, такие как пескоструйная обработка и травление, повышают коррозионную стойкость и продлевают срок службы.
J-VALVES Y-образные фильтры доступны в нескольких конфигурациях для удовлетворения различных системных требований:
Фланцевые Y-образные фильтры: подходят для промышленных трубопроводов среднего давления.
Y-образные фильтры с резьбой: идеально подходят для компактных систем с более высоким номинальным давлением.
Диапазон температур: от -30°C до +240°C.
Номинальное давление:
Фланцевый тип: до 16 бар
Резьбовой тип: до 40 бар.
Размер ячейки фильтра: обычно 400–500 микрон (доступны индивидуальные варианты)
Эта сбалансированная конструкция предотвращает чрезмерное засорение, сохраняя при этом эффективную фильтрацию.
Одним из основных преимуществ Y-образных фильтров J-VALVES является их удобная в обслуживании конструкция. Плановый осмотр и очистку можно выполнить, просто сняв крышку, не разбирая весь трубопровод.
Чтобы минимизировать время простоя:
Запорные клапаны могут быть установлены как вверх, так и вниз по потоку.
Обходные линии могут использоваться во время операций по техническому обслуживанию.
Мониторинг перепада давления на сетчатом фильтре помогает определить оптимальный интервал очистки, обеспечивая постоянную эффективность фильтрации и стабильные условия потока.
J-VALVES Y-образные фильтры широко используются в отраслях, где чистота жидкости имеет важное значение, в том числе:
Нефтегазопроводы
Химические и нефтехимические заводы
Системы генерации электроэнергии
Водоочистные и опреснительные сооружения
ОВиК и промышленные инженерные сети
Их прочная конструкция делает их пригодными как для непрерывной работы, так и для сложных технологических процессов.
Оптимизированная Y-образная конструкция потока для снижения потерь давления.
Прочные материалы для длительного промышленного использования.
Простота обслуживания и надежное уплотнение.
Несколько вариантов подключения для совместимости с системой
Проверенная эффективность фильтрации в различных приложениях
Y- образный фильтр J-VALVES — это больше, чем просто аксессуар для трубопровода — это важнейший компонент, который обеспечивает надежность системы, повышает эксплуатационную эффективность и снижает затраты в течение жизненного цикла. Сочетая продуманный конструктивный дизайн с высококачественными материалами, J-VALVES предлагает решения по фильтрации, отвечающие реальным требованиям современного управления промышленными потоками.
