При проектировании или обслуживании промышленной жидкостной системы обеспечение того, чтобы поток жидкости оставался свободным от мусора и загрязнений, имеет важное значение для долговечности и эффективности оборудования. Y-образные фильтры обычно используются для удаления нежелательных частиц из потоков жидкости или газа, обеспечивая надежность системы и защищая оборудование, расположенное ниже по потоку, от повреждений. Однако правильный выбор и размер Y-образного фильтра жизненно важен для оптимальной производительности.

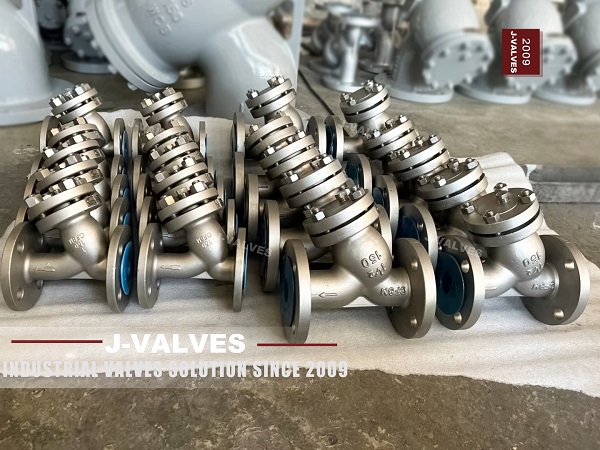

Y -образный фильтр — это тип фильтрующего устройства, обычно используемого в промышленных трубопроводных системах для защиты насосов, клапанов и другого чувствительного оборудования от мусора и частиц. Фильтр имеет форму буквы «Y», от которой он и получил свое название. Фильтр состоит из сетки или перфорированного экрана, который задерживает загрязнения в жидкости, позволяя чистой жидкости проходить через систему.
Y-образные фильтры обычно используются в тех случаях, когда перерабатываемая жидкость может содержать частицы, которые могут засорить или повредить оборудование. Они чаще всего встречаются в таких отраслях, как химическая обработка , нефти и газа, , очистка воды , , выработка электроэнергии и системы отопления, вентиляции и кондиционирования воздуха..
Правильный размер Y-образного фильтра необходим для поддержания оптимального потока, обеспечивая при этом адекватную фильтрацию и предотвращая чрезмерное падение давления в системе. Следующие факторы имеют решающее значение при выборе правильного размера Y-образного фильтра:
Скорость потока жидкости, проходящей через Y-образный фильтр, является одним из наиболее важных факторов при определении правильного размера фильтра. Если размер фильтра слишком мал, это может привести к чрезмерному падению давления, что может снизить эффективность системы. Если он слишком велик, процесс фильтрации может стать неоправданно медленным или неэффективным.
GPM (галлонов в минуту): Скорость потока обычно измеряется в галлонах в минуту (GPM) для жидкостных систем. Для газовых систем скорость потока обычно измеряется в стандартных кубических футах в минуту (SCFM)..
Максимальный расход : обязательно выберите Y-образный фильтр с номинальным расходом, превышающим максимальный ожидаемый расход вашей системы, чтобы обеспечить эффективную фильтрацию и предотвратить засорение.
Размер трубы, по которой течет жидкость, определяет размер Y-образного фильтра. Как правило, Y-образный фильтр должен соответствовать диаметру трубопровода, чтобы обеспечить плавный и непрерывный поток.
Размер сетчатого фильтра в зависимости от размера трубы : Размер сетчатого фильтра должен соответствовать диаметру трубы или быть немного больше него. Например, если у вас 4-дюймовая труба, вы обычно выбираете 4-дюймовый Y-образный фильтр. Однако убедитесь, что при окончательном выборе учитываются условия расхода и давления.
Размер сетки или перфорации относится к размеру отверстий в сетчатом фильтре . Выбор правильного размера ячеек имеет решающее значение для обеспечения того, чтобы Y-образный фильтр эффективно отфильтровывал нежелательные частицы, не слишком затрудняя поток.
Размер ячейки : Размер ячейки обычно определяется количеством отверстий на дюйм (ячеи) . Например, фильтр с размером ячеек 20 имеет 20 отверстий на дюйм. Чем выше номер ячейки, тем тоньше фильтрация.
Размер частиц : размер ячейки следует выбирать в зависимости от размера частиц, которые вы хотите отфильтровать. Например, если вы отфильтровываете крупный мусор, вы можете выбрать более грубую сетку с меньшим количеством отверстий. Для более точной фильтрации потребуется более мелкая сетка.
Падение давления представляет собой разницу давлений на фильтре и является важным фактором при выборе правильного Y-образного фильтра. Слишком высокий перепад давления может привести к неэффективной работе системы, а слишком низкий перепад давления может привести к недостаточной фильтрации.
Допустимое падение давления : Убедитесь, что падение давления на сетчатом фильтре находится в допустимых пределах для вашей системы. Это можно рассчитать, используя значение Kv (коэффициент расхода) сетчатого фильтра, которое показывает, какое падение давления происходит при заданном расходе.
Скорость потока : Скорость потока через сетчатый фильтр также влияет на падение давления. Высокоскоростные потоки могут создать чрезмерный перепад давления и вызвать нагрузку на систему. В идеале скорость должна составлять от 2 до 5 футов в секунду..
Материал Y-образного фильтра должен быть совместим как с фильтруемой жидкостью, так и с рабочей средой. Неправильный материал может привести к коррозии, эрозии или повреждению фильтра, сокращая его срок службы и производительность.
Коррозионная стойкость : Для систем, работающих с агрессивными жидкостями, в качестве корпуса и сетки предпочтительно использовать нержавеющую сталь или другие устойчивые к коррозии сплавы.
Устойчивость к высоким температурам : если жидкость нагревается или система работает при экстремальных температурах, убедитесь, что выбранный материал может выдержать эти условия. Обычные материалы для высокотемпературного применения включают бронзу , из углеродистой стали и специальные сплавы ..
Тип жидкости, проходящей через Y-образный фильтр, существенно влияет на процесс калибровки. Различные жидкости, такие как жидкости, газы, суспензии или пар, имеют уникальные характеристики потока, которые влияют на эффективность и производительность фильтра.
Вязкость : Вязкие жидкости (такие как масла или суспензии) требуют более надежной фильтрации, поэтому Y-образный фильтр может потребоваться большего размера, чтобы предотвратить засорение и обеспечить плавный поток.
Газ и жидкость . Для газовых систем Y-образные фильтры должны иметь другой размер, чем для жидкостных систем. Газовые системы часто требуют большей площади поверхности для фильтрации, чтобы уменьшить потери давления из-за более низкой плотности газов.
Выполните следующие действия, чтобы правильно подобрать Y-образный фильтр для вашей системы:
Определите максимальную скорость потока (в галлонах в минуту или кубических футах в минуту) для системы. Это может быть определено проектными спецификациями процесса или системы.
Выберите размер Y-образного фильтра, соответствующий диаметру трубопровода. убедитесь, что диаметр сетчатого фильтра Для обеспечения оптимального потока равен или немного больше размера трубы .
В зависимости от типа мусора, который необходимо отфильтровать, выберите подходящий размер ячеек. Для грубой фильтрации выберите сетку большего размера (например, 10–20 меш), а для тонкой фильтрации выберите сетку меньшего размера (например, 60–100 меш).
Используя скорость потока и размер трубы, рассчитайте ожидаемое падение давления на сетчатом фильтре. Убедитесь, что он соответствует рабочим параметрам системы, чтобы предотвратить ненужную потерю давления или эффективности потока.
Выбирайте материалы, совместимые с фильтруемой жидкостью, и убедитесь, что они выдерживают условия эксплуатации системы, включая температуру и давление.
Всегда обращайтесь к таблицам размеров и рекомендациям производителя. Многие производители предоставляют инструменты для расчета или таблицы данных, которые помогут вам выбрать правильный сетчатый фильтр с учетом скорости потока, давления и размера ячеек.
Y-образные фильтры используются в различных областях, в том числе:
Нефть и газ : защита насосов, компрессоров и клапанов от мусора в трубопроводах.
Очистка воды : фильтрация твердых частиц из воды на очистных сооружениях и в распределительных системах.
Системы HVAC : Защита систем охлаждения и отопления от твердых частиц в потоке.
Химическая обработка : фильтрация загрязнений из химических технологических линий.
Производство электроэнергии : защита оборудования на электростанциях от накипи или другого мусора в системах водяного охлаждения.
Правильный выбор Y-образного фильтра имеет решающее значение для поддержания эффективности и долговечности промышленных систем. Тщательно учитывая такие факторы, как скорость потока, размер трубы, размер ячеек, перепад давления и совместимость материалов, вы можете гарантировать, что Y-образный фильтр обеспечит оптимальные характеристики фильтрации. Этот процесс помогает поддерживать надежность системы, предотвращать повреждение оборудования и обеспечивать безопасную и эффективную работу.
