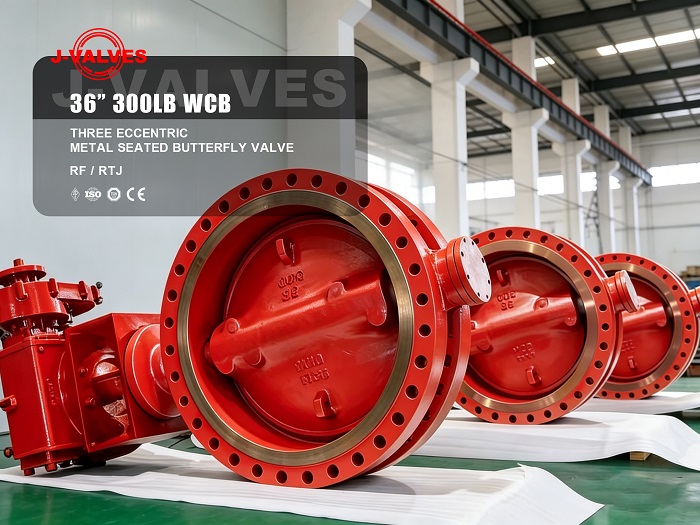

В таких отраслях, как нефтегазовая, химическая обработка и энергетика, надежность клапанов имеет решающее значение для безопасности и эффективности работы. J-VALVES' 36-дюймовый 300-фунтовый дроссельный клапан WCB с тройным эксцентриком и металлическим седлом разработан для решения самых сложных промышленных задач и сочетает в себе инновационный дизайн со строгими производственными стандартами.
Традиционные поворотные затворы страдают от износа уплотнений из-за прямого контакта диска с седлом во время работы. J-VALVES решает эту проблему с помощью трех ключевых смещений:
Первое смещение: шток смещен от центральной линии сиденья, что предотвращает трение во время открытия/закрытия;
Второе смещение: шток смещен от центральной линии трубы, что позволяет диску быстро отсоединиться от седла;
Третье смещение: Уплотняющая поверхность седла имеет коническую форму, что создает эффект клина для плотного закрытия с нулевой утечкой в закрытом состоянии.
Такая конструкция гарантирует, что уплотняющие поверхности никогда не трутся друг о друга, что значительно продлевает срок службы при одновременном снижении рабочего крутящего момента и делает его совместимым с ручными, электрическими и пневматическими приводами.
Корпус клапана отлит из углеродистой стали ASTM A216 WCB, обеспечивающей превосходную механическую прочность и свариваемость для номинального давления класса 300 (PN50). В системе уплотнений использована металлографитовая композитная структура:
Сиденье покрыто твердым сплавом Stellite для обеспечения износостойкости;
Многослойные кольца из нержавеющей стали и графита обеспечивают упругое уплотнение, обеспечивая уровень мягкого уплотнения с нулевой утечкой (класс VI) даже при температуре до 425 ℃.
Такое сочетание делает клапан идеальным для абразивных сред, высокотемпературного пара и агрессивных жидкостей, где клапаны с мягким седлом преждевременно выходят из строя.
Сквозной контроль качества: от тестирования сырья до обработки и сборки на станках с ЧПУ — каждый процесс соответствует стандартам ISO и API, со 100% неразрушающим контролем критически важных компонентов;
Возможности индивидуальной настройки: доступны с фланцами RF/RTJ, двунаправленным/однонаправленным уплотнением и различными вариантами срабатывания. Клапаны большого диаметра (36 дюймов) могут быть оптимизированы для конкретных скоростей потока и требований к крутящему моменту;
Строгие испытания: все клапаны проходят гидростатические испытания, испытания на газовое уплотнение под высоким давлением и циклические температурные испытания для обеспечения работоспособности в экстремальных условиях;
Быстрая доставка и поддержка: собственное литейное и механообрабатывающее оборудование сокращает время выполнения заказов на 30 % благодаря двухлетней гарантии и пожизненной технической поддержке;
Проверенный отраслевой опыт: применяется на нефтеперерабатывающих заводах, химических заводах и электростанциях по всему миру, имеется обширный опыт применения в условиях высоких температур и высокого давления.
На крупном нефтехимическом заводе периодически возникали проблемы с обычными задвижками на высокотемпературных паропроводах, включая заклинивание и внутренние утечки, что приводило к дорогостоящим простоям. Компания J-VALVES предоставила индивидуальное решение с 36-дюймовыми 300-фунтовыми дроссельными клапанами WCB с тройным эксцентриком и металлическим седлом и пневматическими приводами:
После модернизации клапаны достигли нулевой утечки, а время открытия/закрытия сократилось до 15 секунд, что значительно повысило эффективность линии;
Через 18 месяцев непрерывной эксплуатации не наблюдалось износа уплотнений при сохранении характеристик отключения по классу VI;
Затраты на техническое обслуживание снизились на 60%, что позволило клиенту сэкономить более 100 000 долларов США в год на ремонте и затратах на простой.
Нефть и газ: установки высокотемпературного пара, каталитического крекинга;
Химическая: Угольно-химические заводы, абразивные газопроводы;
Энергетика: Питательная вода котлов, системы сероочистки дымовых газов;
Металлургия: Доменный горячий воздух, транспортировка запыленных газов.
Свяжитесь с технической командой J-VALVES сегодня для бесплатного анализа приложений и индивидуальных решений.
