Инспекция качества и контроль при изготовлении клапана бабочки для продуктового сальника.

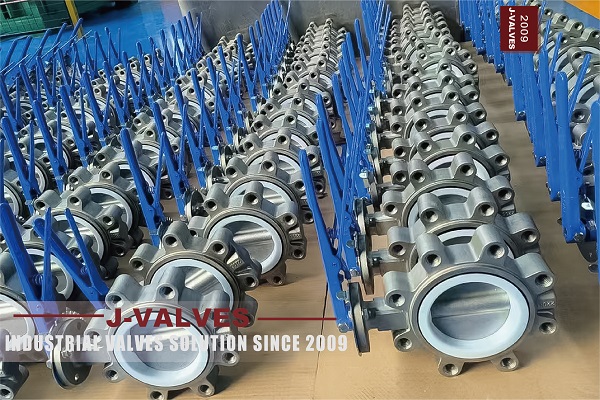

1. Понимание клапана бабочки для лаугарного труба

Клапан бабочки для лауреата пластин -это тип квартал-разворотного клапана, который использует круглый диск для управления потоком жидкостей. Корпус клапана оснащена выдульками (или ушами), которые позволяют его прикреплять непосредственно к трубопроводным фланцам, устраняя необходимость в дополнительных опорах. Эта конструкция обеспечивает безопасное и стабильное соединение, что делает клапан бабочки для приготовления бабочки, идеальным для применений, включающих воду, воздух, газы и другие некоррозивные жидкости.

2. Важность контроля качества

Контроль качества имеет важное значение для производства клапана бабочки для продуктового питания типа пластины, чтобы обеспечить соответствие необходимым стандартам производительности, правилами безопасности и ожиданиям клиентов. Клапаны низкого качества могут привести к утечкам, преждевременным сбою и потенциальным угрозам безопасности, что приведет к дорогостоящим ремонтам и простоям. Внедряя надежные меры контроля качества, производители могут минимизировать дефекты, повысить надежность продукции и создать репутацию превосходства.

3. Ключевые меры контроля качества

Материальная проверка

Качество материалов, используемых в конструкции клапана, напрямую влияет на его производительность и долговечность. Ключевые материалы включают:

• Корпус клапана и диск: обычно изготавливается из чугуна, пластичного железа, углеродистой стали или нержавеющей стали. Выбор материала зависит от требований применения, таких как давление, температура и совместимость с жидкостью.

• Материал сидения: обычно изготовлен из эластомеров (например, EPDM, NBR) или PTFE для мягких клапанов, или металла для клапанов, расположенных на металле. Материал сидения должен обеспечить плотное уплотнение и выдерживать условия работы.

Процесс проверки:

• Сертификация материала: убедитесь, что все материалы поставляются с надлежащей сертификацией и документацией, подтверждая их состав и соответствие отраслевым стандартам.

• Визуальный осмотр: проверьте на наличие любых видимых дефектов, таких как трещины, пористость или включения в отливки.

• Механическое тестирование: выполните испытания на растяжение и твердость, чтобы проверить механические свойства материалов.

• Химический анализ: провести анализ химического состава, чтобы гарантировать, что материалы соответствуют указанным оценкам и стандартам.

Обработка и сборка

Прецизионная обработка и сборка имеют решающее значение для производительности и надежности клапана бабочки для продуктора пластины .

• Контроль толерантности: убедитесь, что все обработанные детали соответствуют указанным размерным допускам. Это включает в себя корпус клапана, диск, стебель и другие компоненты.

• Поверхностная отделка: убедитесь, что обработанные поверхности имеют необходимую поверхностную отделку, чтобы предотвратить утечку и обеспечить плавную работу.

Сборка :

• Подключение компонентов: убедитесь, что все компоненты сочетаются вместе, с надлежащим выравниванием и зазором. Это включает в себя диск, стебель и элементы сидения.

• Управление крутящим моментом: используйте калиброванные инструменты для применения правильного крутящего момента во время сборки, гарантируя, что болты и крепежные элементы затянулись до указанных значений.

• Целостность уплотнения: выполните испытания на утечку на собранных клапанах, чтобы убедиться, что сидения и уплотнения прокладки не повреждены, и обеспечивают плотное уплотнение.

Неразрушающее тестирование (NDT)

Неразрушающее тестирование необходимо для обнаружения скрытых дефектов, которые могут поставить под угрозу целостность клапана.

• Ультразвуковое тестирование (UT): используется для обнаружения внутренних дефектов, таких как пористость, включения и трещины в корпусе клапана и диск.

• Рентгенографическое тестирование (RT): предоставляет подробные изображения внутренней структуры, помогая определить дефекты, которые могут быть не видны на поверхности.

• Тестирование магнитных частиц (МТ): подходит для обнаружения поверхностных и ближневосточных дефектов в ферромагнитных материалах.

• Тестирование с пенетрантом красителя (PT): используется для обнаружения разрушающих поверхностных дефектов в нефромагнитных материалах.

Функциональное тестирование

Функциональное тестирование гарантирует, что клапан работает правильно и соответствует указанным требованиям к производительности.

• Испытание на давление: выполните гидростатические или пневматические испытания давления, чтобы убедиться, что клапан может противостоять максимальному рабочее давление без утечки.

• Тестирование на велосипеде: проверьте способность клапана открываться и закрываться через несколько циклов, чтобы обеспечить плавную работу и долговечность.

• Испытание на утечку: используйте обнаружение утечки гелия или другие соответствующие методы, чтобы убедиться, что клапан обеспечивает плотное уплотнение в условиях работы.

• Тестирование крутящего момента: измерьте эксплуатационный крутящий момент, чтобы убедиться, что клапан может быть легко эксплуатирован и что значения крутящего момента находятся в указанных пределах.

Последний осмотр

Последняя проверка гарантирует, что клапан соответствует всем стандартам качества, прежде чем он будет отправлен клиенту.

• Визуальный осмотр: проверьте клапан на наличие видимых дефектов, таких как царапины, вмятин или повреждения, которые могли произойти во время производства или обработки.

• Проверка размеров: убедитесь, что все измерения, включая отверстия для болтов фланца и общие размеры, соответствуют указанным требованиям.

• Документация: Убедитесь, что вся документация по контролю качества, включая отчеты о тестировании и сертификаты, является полной и точной.

• Упаковка и маркировка: убедитесь, что клапан правильно упакован, чтобы предотвратить повреждение во время доставки и что он помечен необходимой информацией, такой как номер модели, материал и рейтинг давления.

4. Реализация систем контроля качества

Чтобы обеспечить постоянное качество, производители должны внедрить комплексные системы контроля качества, которые охватывают все этапы производственного процесса.

• Сертификация ISO 9001: принятие стандартов ISO 9001 помогает создать надежную систему управления качеством, которая обеспечивает постоянное качество продукции и постоянное улучшение.

• Методология Six Sigma: внедрение принципов шести сигмы может помочь идентифицировать и устранить дефекты, снижая скорость дефекта до минимума.

• Статистическое управление процессом (SPC): Используйте инструменты SPC для мониторинга и управления производственным процессом, гарантируя, что он работает в определенных пределах и выявляя любые отклонения на раннем этапе.

*

5. Непрерывное улучшение

Контроль качества - это постоянный процесс, который требует непрерывного мониторинга и улучшения. Производители должны регулярно просматривать свои процедуры контроля качества и внедрять изменения для решения любых проблем или областей для улучшения.

• Обучение и разработка: предоставьте постоянную подготовку сотрудников, чтобы убедиться, что они знают о последних методах и стандартах контроля качества.

• Механизмы обратной связи: установить механизмы обратной связи, чтобы собрать вклад от клиентов, полевых инженеров и других заинтересованных сторон для выявления потенциальных проблем и областей качества для улучшения.

• Анализ основной причины: проведите тщательный анализ основной причины для любых дефектов или сбоев для определения основных причин и реализации корректирующих действий для предотвращения рецидива.

• Сравните: сравните свои процессы контроля качества с процессами лидеров отрасли, чтобы определить передовые практики и области для улучшения.
