Смогут ли шаровые краны на цапфе для трубопроводов высокого давления поддерживать длительную стабильную работу без утечек, полностью зависит от технологии обработки всех основных компонентов, включая корпус клапана, шар и седла клапана. Многие производители арматуры на рынке просто собирают сторонние полуфабрикаты с недостаточной точностью, что приводит к частым внутренним утечкам после ввода в эксплуатацию. Как оригинальный производитель шаровых кранов на цапфе, J-VALVES владеет полной производственной линией, охватывающей ковку, обработку на станках с ЧПУ, притирку, сборку и испытания под давлением. В сочетании с фотографиями цапфой, сделанными на месте серийных шаровых кранов с , мы подробно рассказываем о каждой строго контролируемой производственной процедуре, приведенной ниже.
Все корпуса шаровых кранов с цапфой изготавливаются с помощью технологии штамповки для устранения пористости и дефектов, характерных для литых корпусов клапанов. Корпуса клапанов из углеродистой стали изготовлены из кованой стали A105 и поковок WCB, а корпуса клапанов из нержавеющей стали/дуплексной стали цельнокованые. Все поступающее сырье проходит повторную спектрометрическую проверку, а неквалифицированные материалы сразу отбраковываются.
На этапе черновой обработки большие расточные станки используются для обработки полостей и сквозных отверстий фланцев с припусками, оставленными для чистовой обработки. Между тем, неразрушающие испытания UT и MT проводятся на корпусах клапанов для обнаружения потенциальных внутренних трещин в поковках, что с самого начала исключает риск разрыва под высоким давлением.
Шар служит основным уплотняющим компонентом шаровых кранов, установленных на цапфе . Наше производство шариков состоит из трех операций: токарной обработки, термообработки и зеркальной притирки:
Токарные станки с ЧПУ выполняют черновую и чистовую обработку заготовок шаров, чтобы гарантировать базовую точность сферических размеров;
Шарики из нержавеющей стали подвергаются низкотемпературной термической обработке азотированием для повышения твердости поверхности и обеспечения превосходной стойкости к износу и эрозии;
Специализированное шаровое притирочное оборудование выполняет прогрессивную полировку с использованием универсальной абразивной бумаги и алмазного состава. Окончательная шероховатость сферической поверхности достигает Ra0,02 мкм, что обеспечивает идеальный контакт с уплотняющими поверхностями седла клапана и герметичность по классу VI с нулевой утечкой.
Как показано на фотографиях серийных шаровых кранов с цапфой большого диаметра , все шары притираются собственными силами. Нет риска герметизации зазоров, возникших из-за некачественных шероховатых шариков, переданных на аутсорсинг.
Седла клапанов шаровых кранов, установленных на цапфе, изготовлены по технологии наплавки из стеллита. После наплавки производится чистовая обработка на станках с ЧПУ уплотнительных фасок с допусками, контролируемыми в пределах ±0,002 мм. Стержни клапанов цельнокованые, с противовыбросовыми ограничительными канавками и антистатическими проводящими конструкциями, обработанными в соответствии со стандартами пожарной безопасности и антистатичности API 6D.
Все уплотнительные компоненты изготавливаются согласованно на одном заводе, что обеспечивает гораздо лучшую совместимость размеров по сравнению с клапанами, собранными из разрозненных деталей, приобретенных на стороне. Клапаны работают плавно, без заклинивания при переключении высокого/низкого давления, со стабильной устойчивостью уплотнения.
Полностью обработанные корпуса клапанов, шары и седла передаются в закрытый беспыльный сборочный цех. Весь персонал носит беспыльную рабочую форму, чтобы удалить металлические заусенцы и частицы пыли с каждого компонента, предотвращая появление мелких частиц мусора, царапающих уплотняющие поверхности.

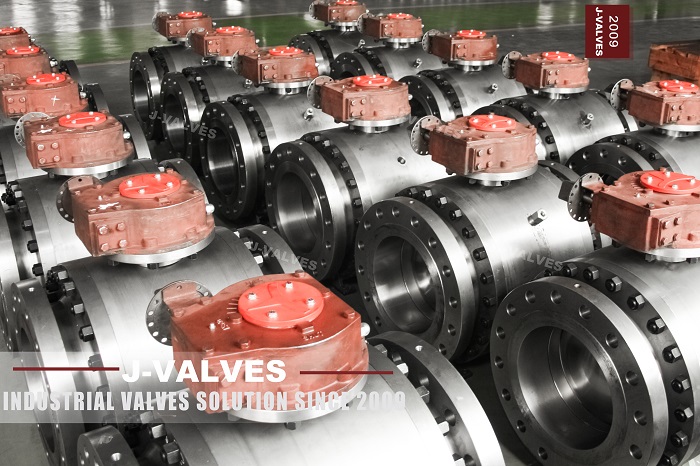

Червячные приводы и электрические приводы предварительно устанавливаются одновременно на шаровых кранах с цапфой большого диаметра. Технические специалисты настраивают указатели момента переключения и положения клапана, выполняют антистатическое заземление и заполняют огнестойкую герметизирующую прокладку. Все готовые клапаны имеют аккуратный однородный внешний вид. Как видно на фотографиях серийных шаровых кранов с цапфой , стандартизированные унифицированные процессы сборки обеспечивают стабильную работу каждого отдельного узла.
После сборки каждый шаровой кран, установленный на цапфе, отправляется на станцию испытания под давлением для прохождения трех строгих испытаний, полностью соответствующих стандартам API 6D:
Испытание корпуса на гидростатическую прочность: выдерживать давление, в 1,5 раза превышающее номинальное, в течение 30 минут при нулевой утечке;
Пневматическое испытание седла на герметичность под высоким давлением: удерживайте давление, в 1,1 раза превышающее номинальное, в течение 5 минут без утечки пузырьков;
Повторное испытание на герметичность при низком давлении: смоделируйте условия эксплуатации трубопровода при низком давлении для проверки эффективности компенсации уплотнения.
Любой клапан, не прошедший испытания под давлением, будет немедленно разобран и отремонтирован. Все данные испытаний постоянно архивируются, а официальные сертификаты испытаний под давлением поставляются вместе с поставками, чтобы клиенты могли в любое время отслеживать записи проверок.
Наша полностью независимая производственная линия по механической обработке исключает зависимость от сторонних основных компонентов, что значительно сокращает сроки поставки шаровых кранов, установленных на цапфе . Полный процесс неразрушающего контроля плюс испытание тройным давлением снижают частоту отказов клапанов на месте на 90%. Мы поддерживаем изготовленные по индивидуальному заказу шаровые краны с цапфой особых размеров и из экзотических материалов. Процессы наплавки и термообработки можно адаптировать для работы с сернистым природным газом, угольным химикатом и другими агрессивными агрессивными средами. Наша арматура уже много лет экспортируется на многочисленные нефтегазовые проекты высокого давления на Ближнем Востоке и в Центральной Азии. Клиенты сообщают, что наши шаровые краны с цапфой работают без технического обслуживания в течение многих лет, сокращая долгосрочные затраты на техническое обслуживание по сравнению с шаровыми кранами, изготовленными традиционным способом.
Если вы хотите посетить цех прецизионной обработки шаровых кранов с цапфой J-VALVES , запросить видео производственного процесса или получить индивидуальные решения для шаровых кранов с цапфой большого диаметра, свяжитесь с нашим отделом продаж для консультации.
