В таких отраслях, как нефть, природная газа и химическая инженерия, стандарт API 6D является важной основой для проектирования, производства и тестирования трубопроводных клапанов. Этот стандарт охватывает несколько типов клапанов, в том числе шарновые , клапаны шаровых клапанов , а также клапаны бабочек и т. Д., И широко используется в трубопроводах для передачи на длинные дистанции, разработке нефтяного и газового поля, а также в промышленных трубопроводных системах. В этой статье будет проведен углубленный анализ спецификаций проектирования для шаровых клапанов и затвольных клапанов в соответствии с стандартом API 6D, сравните их структурные характеристики, требования к производительности и сценарии применения, а также исследуют применимые сценарии клапанов бабочек.
I. Обзор стандарта API 6D
Стандарт API 6D (спецификация для трубопроводов и трубопроводов) представляет собой спецификацию, разработанную для клапанов, используемых в трубопроводных системах в нефтяной и природной газовой промышленности. Он предусматривает требования к проектированию, производству, тестированию и проверке клапанов, чтобы обеспечить надежность и безопасность клапанов под высоким давлением, высокой температурой и суровой средой. API 6D применим к нескольким типам клапанов, включая шаровые клапаны, затворы, проверки клапанов и подключаемые клапаны, покрывая рейтинги давления от 150 фунтов до 2500 фунтов.
II Сравнение спецификаций дизайна для шариковых клапанов и затворов
(1) Структурные характеристики

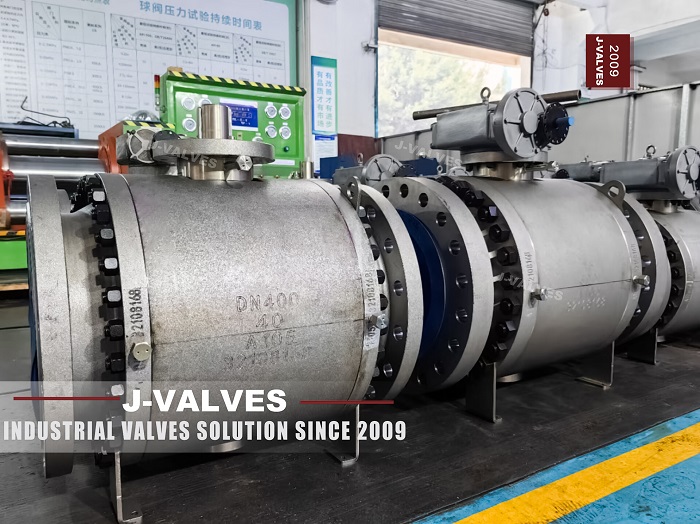

Характеристики | Шаровые клапаны Транниона | Затворы |
Поддержка мяча | Шар поддерживается опорной пластиной, прикрепленной к корпусу клапана, а сиденье клапана представляет собой сиденье с поршневым эффектом. | Ворота поддерживаются верхними и нижними направляющими корпуса клапана и открываются и закрываются движением ствола клапана. |
Метод герметизации | Запечатывание на входе. Под действием среднего давления сиденье клапана приближается к шару, чтобы сформировать уплотнение. | Двунаправленное герметизация. Ворота крепко вписывается в сиденье клапана, а производительность герметизации стабильна. |
Эксплуатационный крутящий момент | Вступительный крутящий момент невелик, производительность герметизации стабильна, и он подходит для проведения высокого давления и большого диаметром. | Рабочий крутящий момент относительно большой, особенно в условиях труда высокого давления и большого диаметра. |
Применимые условия труда | Трубопроводы на длинные дистанции, системы трубопроводов высокого давления, подходящие для больших диаметров (≥10 дюймов). | Основные паровые трубопроводы, системы питательной воды для котлов, подходящие для больших потоков, высокотемпературных и условий труда высокого давления. |
(2) Требования к производительности
Характеристики | Шаровые клапаны Транниона | Затворы |
Производительность пожарной сопротивления | Соответствует стандартам API 6FA и API 607, имеет огнеупорное герметичное кольцо и может поддерживать герметику в огне. | Соответствует стандарту API 6FA, имеет металлическую герметичную конструкцию и обладает превосходными характеристиками пожарной сопротивления. |
Рейтинг давления | 150, 300, 400, 600, 900, 1500, 2500 фунтов. | 150, 300, 600, 900, 1500, 2500 фунтов. |
Температурная диапазон | -46 ° C до 150 ° C. | -29 ° C до 550 ° C. |
Запечатывание производительности | Однонаправленное герметинг, с сиденьем клапана поршневого эффекта, и производительность герметизации стабильна. | Двунаправленное герметизация, с отличными характеристиками герметизации и подходит для высокотемпературных и условий труда высокого давления. |
(3) Сценарии приложения
Характеристики | Шаровые клапаны Транниона | Затворы |
Основные приложения | Творины для передачи на дальние расстояния, развитие нефтяного и газового поля, системы трубопроводов высокого давления. | Основные паровые трубопроводы, системы питательной воды для котлов, химические трубопроводы. |
Преимущества | Вступительный крутящий момент невелик, производительность герметизации стабильна, и он подходит для условий труда высокого давления и большого диаметра. | Полномерная конструкция, низкая устойчивость к жидкости и подходящие для больших потоков, высокотемпературных и высоких условий труда. |
Недостатки | Структура сложна, а стоимость относительно высока. | Рабочий крутящий момент относительно большой, а стоимость технического обслуживания относительно высока. |
Iii. Применимые сценарии клапанов бабочек
Клапан бабочки-это тип клапана, который управляет отключением жидкости путем вращения диска. Он имеет характеристики простой структуры, небольшого размера, легкого веса и удобной работы. Стандарт API 6D также охватывает конструктивные и производственные требования к клапанам бабочек.
(1) Характеристики клапанов бабочек
• Простая структура: диск открывается и закрывается путем вращения стебля клапана, а операция проста.
• Небольшой размер и легкий вес: он подходит для установки в случаях, когда пространство ограничено.
• Производительность герметизации: двунаправленное герметизация, с надежными производительность герметизации и подходит для условий труда среднего и низкого давления.
• Применимый носитель: он подходит для среды, такой как вода, газ и нефть.
(2) Применимые сценарии клапанов бабочек
• Системы трубопровода среднего и низкого давления: клапаны бабочек подходят для трубопроводных систем с более низкими оценками давления, таких как городские газовые трубопроводы, водоснабжение и дренажные системы.
• Последствия с ограниченными пространством: клапаны бабочек небольшие по размеру и подходят для установки в трубопроводных системах с ограниченным пространством.
• Условия работы, требующие быстрого открытия и закрытия: клапаны бабочек легко эксплуатироваться, имеют быструю скорость открытия и закрытия, и подходят для случаев, когда необходимо быстро отрезать жидкость.
• Химическая и фармацевтическая промышленность: устойчивость к герметизации и коррозионная стойкость клапанов бабочек делают их широко используемыми в химической и фармацевтической промышленности.
IV Предложения по выбору
(1) Выбор типов клапанов в соответствии с условиями труда
• Шаровые клапаны Trunnion: подходящие для трубопроводов на дальние расстояния, систем трубопровода высокого давления, особенно для тех случаев, которые требуют быстрого открытия и закрытия и герметизации высокого давления.
• Клапаны затвора: подходящие для высокотемпературных и высоких условий труда, таких как основные паровые трубопроводы и системы питательной воды для котлов, особенно для тех случаев, которые требуют большого потока и двунаправленного герметизации.
• Клапаны бабочек: подходящие для трубопроводов среднего и низкого давления, особенно в случае, когда пространство ограничено или требуется быстрое открытие и закрытие.
(2) Выбор клапанов в соответствии со стандартом API 6D
• Производительность сопротивления пожарной охране: если в условиях труда существует риск пожара, должны быть выбраны клапаны, которые соответствуют стандартам API 6FA и API 607.
• Диапазон давления и температуры: выберите соответствующие типы клапанов и материалы в соответствии с требованиями давления и температуры условий труда.
• Производительность герметизации: выберите клапаны с однонаправленным или двунаправленным герметиком в соответствии с требованиями герметизации условий труда.
V. Резюме
Стандарт API 6D обеспечивает комплексные спецификации для проектирования, производства и тестирования трубопроводных клапанов, обеспечивая надежность и безопасность клапанов в таких отраслях, как нефть, природный газ и химическое машиностроение. Шаровые клапаны и клапаны с затворами имеют свои собственные характеристики с точки зрения структуры, производительности и сценариев применения. Пользователи должны выбирать соответствующие типы клапанов в соответствии с конкретными требованиями к рабочим условиям. Клапаны бабочек , с их характеристиками простой структуры, небольшого размера и удобной работы, широко используются в трубопроводных системах среднего и низкого давления. Благодаря углубленному анализу и сравнению в этой статье надеется, что ценные ссылки могут быть предоставлены для пользователей при выборе клапанов в соответствии с стандартом API 6D.
