В системах очистки воды выбор клапанов имеет решающее значение. Это не только влияет на эффективность работы системы, но и напрямую относится к надежности и сроку службы системы. Шаровые клапаны Trunnion (соответствующие стандарту AWWA C509) и клапаны затвора (совместимые со стандартом AWWA C515) представляют собой два общих типа клапанов, каждый из которых имеет свои преимущества и недостатки и подходящие для различных сценариев применения. В этой статье будет проведено подробное сравнение этих двух типов клапанов из нескольких аспектов, чтобы помочь вам принять более разумное решение при выборе клапанов для систем очистки воды.
I. Обзор

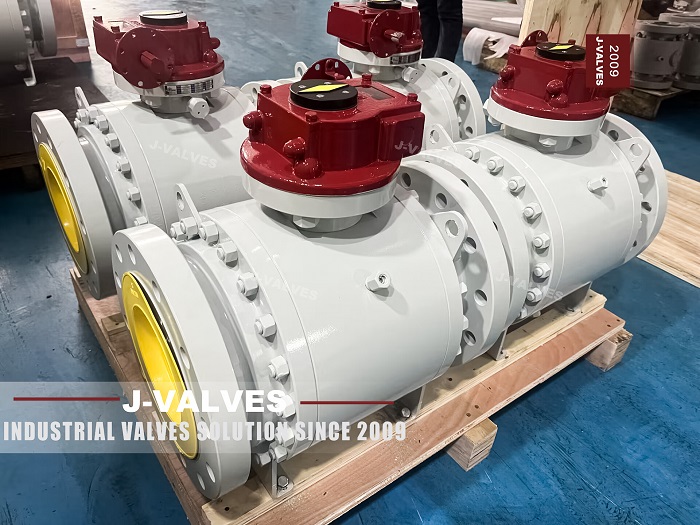

Шаровые клапаны Trunnion (AWWA C509)
Шаровой клапан Trunnion-это высокопроизводительный шариковой клапан. Его конструкция основана на том факте, что мяч поддерживается с помощью транс и фиксированных на них, поэтому он не будет двигаться или сдвигаться из -за давления. Этот дизайн делает его особенно подходящим для сценариев применения высокого давления и высокого потока. В стандартном уровне AWWA C509 предусматривает требования к проектированию, материалам, производству и тестированию для таких клапанов, чтобы обеспечить их надежность и производительность герметизации в системах очистки воды.
Клапаны затвора (AWWA C515)
Клапан затвора является традиционным изоляционным клапаном и широко используется в системах очистки воды. Стандарт AWWA C515 предназначен для ворот, сидящих в устойчивости. Его конструкция основана на высокопрочном пластичном железе, который имеет более высокий рейтинг давления и лучшую коррозионную стойкость. Этот тип клапана подходит для случаев, которые требуют частой работы и высокой производительности уплотнения.
II Сравнение производительности
В следующей таблице сравниваются шарновые клапаны с треннионом (AWWA C509) и клапаны затвора (AWWA C515) с точки зрения нескольких ключевых показателей производительности:
Индикаторы производительности | Шариковые клапаны Trunnion (AWWA C509) | Gate Calves (Awwa C515) |
Материал | Шар обычно изготовлен из нержавеющей стали, а корпус клапана изготовлен из чугуна или пластичного железа | Корпус и ворота клапана изготовлены из пластичного железа, с поверхностью, покрытой высокоэффективной резиной |
Запечатывание производительности | Ноль утечка. Мяч зафиксирована на отводах, что приводит к высоким характеристикам герметизации | С помощью устойчивой конструкции сиденья он может достичь капельного уплотнения, даже когда на ворот есть небольшие твердые отложения |
Рейтинг давления | Подходит для систем среднего и высокого давления, максимум до 200 фунтов на квадратный дюйм | Высокий рейтинг давления, максимум до 250 фунтов на квадратный дюйм |
Эксплуатационный крутящий момент | Крутящий момент относительно невелик, а операция гладкая | Крутящий момент относительно низкий, что подходит для ручной работы |
Характеристики потока | Точный контроль потока, подходящий для сценариев, которые требуют точного управления | Полномерная конструкция, с небольшим количеством потери потока, подходит для приложений с большим потоком |
Коррозионная стойкость | Требуется дополнительное антикоррозионное покрытие и подходит для общих коррозийных средств | Изготовлен из пластичного железа и покрытый резиной, с сильной коррозионной стойкостью |
Стоимость технического обслуживания | Техническое обслуживание относительно сложное и требует регулярного осмотра трансфер и уплотнений | Техническое обслуживание простое, а верхнее уплотнение может быть заменено, когда клапан полностью открыт |
Применимые сценарии | Промышленные применения с высоким давлением и высоким потоком | Системы очистки воды, которые требуют частой работы и большого потока |
Iii. Сценарии приложения
Шариковые клапаны Trunnion (AWWA C509)
• Трубопроводы для трансмиссии с высоким давлением: из-за превосходных производительности герметизации и подшипника высокого давления клапаны шарикоподъемника очень подходят для систем трубопровода с высоким давлением и могут эффективно предотвратить утечку.
• Промышленные системы водоснабжения: в промышленных водных системах, которые требуют точного управления потоком и давлением, шариковые клапаны Trunnion могут обеспечить стабильные характеристики.
Клапаны (AWWA C515)
• Муниципальные системы водоснабжения: полноценная конструкция и низкий эксплуатационный крутящий момент клапанов затвора делают их идеальным выбором для муниципальных систем водоснабжения, что может снизить потерю потока и затраты на насос.
• Системы пожарной защиты: их высокая производительность уплотнения и коррозионная стойкость делают их подходящими для систем пожарной защиты, обеспечивая надежную работу в аварийных ситуациях.
IV КРАТКОЕ СОДЕРЖАНИЕ
Обе клапаны с шариками Trunnion (AWWA C509) , так и клапаны GATE (AWWA C515) имеют свои собственные преимущества. Шаровые клапаны Trunnion более подходят для промышленных применений с высоким давлением и высоким потоком, в то время как затворы отлично работают в муниципальных системах водоснабжения и пожарной защиты. При выборе клапанов необходимо провести комплексное рассмотрение на основе конкретных сценариев применения, давления системы, требований к потоку и удобства обслуживания. Есть надежда, что сравнительный анализ в этой статье может помочь вам сделать более подходящий выбор в выборе клапанов для систем очистки воды.
