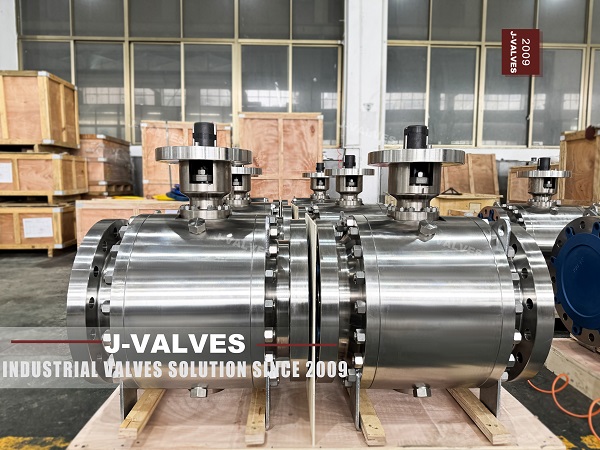

Ключевые особенности шариковых клапанов Trunnion
1. Проект Trunnion: конструкция Trunnion позволяет устанавливать клапан на вертикальной оси, обеспечивая стабильность и снижая риск смещения. Этот дизайн особенно полезен в приложениях высокого давления и высокотемпературных приложений, где точное выравнивание имеет решающее значение.
2. Надежная конструкция: шариковые клапаны с падкой обычно строятся из высокопрочных материалов, таких как углеродистая сталь, нержавеющая сталь или сплавная сталь. Эти материалы гарантируют, что клапан может противостоять механическим напряжениям и коррозийным средам, распространенным в нефтяной и газовой промышленности.
3. Точное уплотнение: эти клапаны имеют точные металлические сиденья и высококачественные материалы для уплотнений, такие как PTFE или другие фторополимеры, для обеспечения минимальной утечки и долгосрочной прочности.
4. Огненной дизайн: Соответствие ISO 14313 гарантирует, что шаровые клапаны Trunnion предназначены для защиты от огня. Эта функция имеет решающее значение для применений в опасных средах, таких как нефтегазовые трубопроводы, где клапан должен оставаться функциональным даже в случае пожара.
• Корпус клапана: основная структура, в которой размещается мяч и другие компоненты. Корпус обычно изготовлен из высокопрочной стали, чтобы обеспечить долговечность и сопротивление коррозии.
• Шар: сферический элемент, который управляет потоком, вращаясь вокруг его оси. Мяч часто изготавливается из нержавеющей стали или других коррозионных материалов.
• Траннион: уникальная особенность, которая позволяет устанавливать клапан на вертикальной оси, обеспечивая стабильность и снижая риск смещения.
• Сиденья: уплотнительные элементы, которые обеспечивают плотное уплотнение, когда клапан закрыт. Сиденья обычно выполняются из металлических или высокопроизводительных полимеров.
• STEM: компонент, который соединяет шарик с приводом, что позволяет вращать. Стебель предназначен для выдержания высоких механических напряжений.
• Привод: механизм, используемый для вращения шара, который может быть ручным, электрическим, пневматическим или гидравлическим.
ISO 14313 Стандарт: ключевые требования
ISO 14313: 2007 определяет требования и предоставляет рекомендации по проектированию, производству, тестированию и документированию шариков, проверки, ворот и подключаемых клапанов для применения в трубопроводных системах, отвечающих требованиям ISO 13623 для промышленности нефти и природного газа. Этот стандарт не применим к подводным трубопроводным клапанам, которые покрыты ISO 14723 или к клапанам для рейтингов давления, превышающего PN 420 (класс 2500).
• Выбор материала: в стандартном обороте выбор материалов для различных компонентов клапана, гарантируя, что они могут противостоять жестким условиям эксплуатации. Общие материалы включают углеродную сталь, нержавеющую сталь и сплавную сталь.
• Механические свойства. Материалы должны соответствовать конкретным механическим свойствам, таким как прочность и твердость растяжения, чтобы клапан мог противостоять эксплуатационным напряжениям.
• Тепловая обработка: Некоторые материалы могут потребовать удельных процессов термообработки для повышения их устойчивости к коррозионному растрескиванию напряжения (SCC).
• Испытание на давление: клапаны должны проходить строгие тестирование давления, чтобы проверить их способность противостоять рабочим давлениям.
• Испытание на утечку: передовые методы тестирования утечки, такие как тестирование на утечку гелия, используются для обнаружения даже самых маленьких утечек и обеспечения целостности герметизации клапана.
• Неразрушающее тестирование (NDT): такие методы, как ультразвуковое тестирование (UT) и рентгенографическое тестирование (RT), используются для обнаружения любых дефектов или недостатков в компонентах клапана.
Маркировка и документация
• Требования к маркировке: клапаны должны быть четко обозначены важной информацией, такой как размер, рейтинг давления и материал.
• Документация: Подробная документация должна сопровождать клапаны, включая производственные записи, результаты испытаний и сертификацию.
Применение в нефтегазовой отрасли
Шаровые клапаны трюна широко используются в трубопроводах природного газа, особенно в тех, которые содержат сероводород (H₂S) и другие коррозионные вещества. Устойчивая конструкция и точное герметизация этих клапанов обеспечивают надежную производительность и минимальное обслуживание. Ключевые соображения включают:
• Выбор материала. Для трубопроводов природного газа, содержащих H₂, такие материалы, как 316L из нержавеющей стали или сплавов 625, часто указываются из -за их превосходного сопротивления SCC.
• Требования к проектированию: проект должен гарантировать, что все компоненты, включая оболочку, капот, диск и сиденье, изготовлены из материалов, которые могут противостоять коррозийной среде.
• Тестирование и сертификация: клапаны должны быть проверены и сертифицированы в соответствии с требованиями ISO 14313, включая конкретные тесты на устойчивость к серной.
Заводы по переработке нефти и газа
На нефтегазовых переработке клапанов шаровых клапанов используются для их высокой прочности и коррозионной стойкости. Эти клапаны подходят для применений, связанных с высоким давлением и температурой, такие как:
• Выбор материала: такие материалы, как дуплексная нержавеющая сталь, могут использоваться для их высокой прочности и коррозионной стойкости.
• Требования к проектированию: проект должен учитывать потенциальное наличие коррозионных веществ, включая H₂S, и обеспечить, чтобы все компоненты были сделаны из соответствующих материалов.
• Тестирование и сертификация: клапаны должны пройти строгие испытания, чтобы убедиться, что они соответствовали стандартам производительности и безопасности, указанных ISO 14313.
