Высокая температура и проблемы с высоким давлением: всестороннее объяснение различий в рейтингах давления между шаровыми клапанами и затворами под затворами под ASME B16.34

В сценариях промышленного применения с высокой температурой и высоким давлением выбор клапанов имеет решающее значение. В качестве двух общих типов клапанов, шаровых клапанов и затворов, имеют значительные различия в рейтингах давления в соответствии с стандартом ASME B16.34. Эта статья проведет глубокое исследование характеристик производительности этих двух типов клапанов на разных уровнях давления и сравнит их рейтинги давления в табличной форме, чтобы помочь инженерам и покупателям сделать более разумный выбор.

I. Обзор стандарта ASME B16.34

ASME B16.34 представляет собой международно используемый стандарт клапана, который устанавливает ключевые параметры, такие как оценки давления и температуры, требования к тестированию ,и применимость материала клапанов. Этот стандарт применим к нескольким типам клапанов, включая шаровые клапаны, затворы, шаровые клапаны и т. Д. , и широко используется в таких отраслях, как нефть, химическая инженерия и природный газ. Согласно ASME B16.34, рейтинг давления клапана будет варьироваться в зависимости от таких факторов, как материал, температура и конструкция.

II Основные характеристики шариковых клапанов и затворов

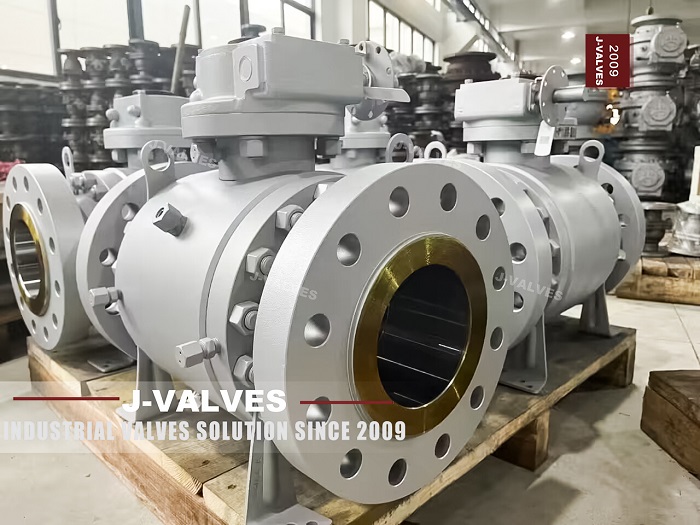

(1) Шаровые клапаны для шариков с шарниром
- это высокопроизводительный шаровой клапан. Его конструкция корпуса клапана принимает структуру опорной поддержки, которая может выдерживать относительно высокое давление и температуру. Основными преимуществами шариковых клапанов являются быстрое открытие и закрытие, хорошие характеристики герметизации и низкое сопротивление жидкости. Шаровые клапаны Trunnion, как правило, подходят для тех случаев, которые требуют частой работы и высоких требований к уплотнению, например, при передаче нефти и газа и химические трубопроводы.

(2) Клапаны затвора.
Клапан затвора -это тип клапана, который управляет отключением жидкости при движении ворот вверх и вниз. Его основными преимуществами являются надежная производительность герметизации, низкое сопротивление жидкости и широкий спектр применений. Клапаны обычно используются в полностью открытых или полностью закрытых ситуациях и не подходят для регулирования потока. В условиях высокотемпературного и высокого давления производительность герметизации и прочность клапанов затвора являются ключевыми соображениями.

Iii. Сравнение рейтингов давления

Согласно стандарту ASME B16.34, рейтинги давления шариковых клапанов и затворов на различных уровнях давления показаны в следующей таблице:

Из приведенной выше таблицы видно, что рейтинги давления шариковых клапанов на каждом уровне давления немного выше, чем у затворных клапанов. Это происходит главным образом потому, что конструктивная структура шариковых клапанов Trunnion позволяет им лучше выдерживать высокое давление, и в то же время их производительность герметизации может оставаться стабильной в средах высокого давления.

IV Производительность в средах высокой температуры и высокого давления

(1) Шаровые клапаны с шаровыми клапанами
с шаровыми клапанами работают превосходно в средах высокой температуры и высокого давления. Их опорная структура опорной панели может эффективно рассеять давление и снизить концентрацию напряжения на корпусе клапана. Кроме того, герметизирующие поверхности шариковых клапанов обычно принимают высокопроизводительные герметизирующие материалы, такие как Peek или PTFE, которые могут поддерживать хорошие характеристики герметизации при высоких температурах. Например, когда температура достигает 200 ° C, рейтинг давления шаровых клапанов Trunnion все еще может оставаться на относительно высоком уровне.

(2) Клапаны затвора.
Производительность затворных клапанов в средах высокой температуры и высокого давления также является относительно надежной, но их производительность и прочность на герметизации ограничены материалами и конструкцией. Запечатывание затвора в основном зависит от близкого посадки между воротами и сиденьем клапана. Высокая температура может привести к расширению материала, что влияет на эффект герметизации. Кроме того, открытие и закрытие крутящего момента клапанов затвора относительно велика, и при работе в средах высокого давления требуется более высокая поддержка мощности.

V. Предложения по выбору

При выборе шарновых клапанов или клапанов затвора необходимо учитывать следующие факторы:

• Требования к рабочим условиям: если требуются частые работы и быстрое открытие и закрытие, рекомендуется выбрать шариковые клапаны Trunnion; Если они в основном используются в полностью открытых или полностью закрытых ситуациях, клапаны затвора являются лучшим выбором.

• Давление и температура: в соответствии с диапазоном давления и температуры фактических условий труда, см. Стандарт ASME B16.34, чтобы выбрать клапаны с соответствующими уровнями давления. Шаровые клапаны Trunnion работают лучше в средах высокой температуры и высокого давления, но их затраты относительно высоки.

• Производительность герметизации: если требуется чрезвычайно высокая производительность герметизации, рекомендуется выбрать шариковые клапаны, особенно в ситуациях, когда уплотнение необходимо поддерживать под высоким давлением.

• Стоимость технического обслуживания: структура шариковых клапанов Trunnion относительно сложна, а стоимость обслуживания относительно высока; Структура затворных клапанов проста, а техническое обслуживание относительно просто.

VI КРАТКОЕ СОДЕРЖАНИЕ

Существуют определенные различия в рейтингах давления шариковых клапанов и затворных клапанов под стандартом ASME B16.34. Шаровые клапаны Trunnion более превосходно работают в средах высокой температуры и высокого давления. Тем не менее, клапаны Gate также имеют свои уникальные преимущества во многих сценариях применения из -за их простых и надежных структур и более низких затрат. Инженеры и покупатели должны всесторонне оценить и выбирать наиболее подходящий тип клапана в соответствии с конкретными требованиями рабочего состояния, бюджетами и возможностями обслуживания.
