Шаровой кран с цапфой по сравнению с шаровым краном с плавающей запятой: основные преимущества J-VALVES в приложениях большого диаметра

В промышленных трубопроводных системах с постоянным увеличением диаметров труб и номинального давления выбор конструктивной формы шаровых кранов становится особенно важным. В то время как плавающие шаровые краны широко используются в рабочих условиях малого диаметра, шаровые краны с цапфой часто являются более надежным и зрелым решением для систем большого диаметра и высокого давления.

В этой статье будут систематически сравниваться шаровые краны с цапфой и шаровые краны с плавающей запятой, а также основное внимание будет уделено анализу технических преимуществ шаровых кранов с цапфой J-VALVES в приложениях большого диаметра.

Структурные различия: ключ к производительности

Принципиальное различие между двумя типами шаровых кранов заключается в способе крепления сердечника шара.

Плавающие шаровые краны опираются на седла клапана, поддерживающие сердечник шара, а среднее давление заставляет сердечник шара двигаться вниз по потоку для достижения уплотнения. Эта структура проста, имеет контролируемые затраты и подходит для систем малого и среднего диаметра.

Напротив, шаровые краны с цапфой надежно фиксируют сердечник шара через верхнюю и нижнюю цапфы, поэтому сердечник шара не смещается из-за среднего давления во время работы. Уплотнение осуществляется подвижными седлами клапанов, а давление в основном воспринимается цапфами и подшипниками.

Эта разница будет увеличиваться экспоненциально по мере увеличения диаметра клапана.

Практические ограничения плавающих шаровых кранов в системах большого диаметра

В условиях работы большого диаметра плавающие шаровые краны часто сталкиваются со следующими проблемами:

• Большая площадь нагружения сердечника шара приводит к резкому увеличению рабочего крутящего момента.

• Частое смещение сердечника шара приводит к повышенному износу седел клапанов.

• Сложный выбор автоматических приводов со значительным увеличением затрат.

• Снижение стабильности уплотнения при высоком давлении или нестабильных рабочих условиях.

Таким образом, в трубопроводах диаметром DN200 и выше или при высоком давлении комплексная экономичность и надежность плавающих шаровых кранов постепенно снижаются.

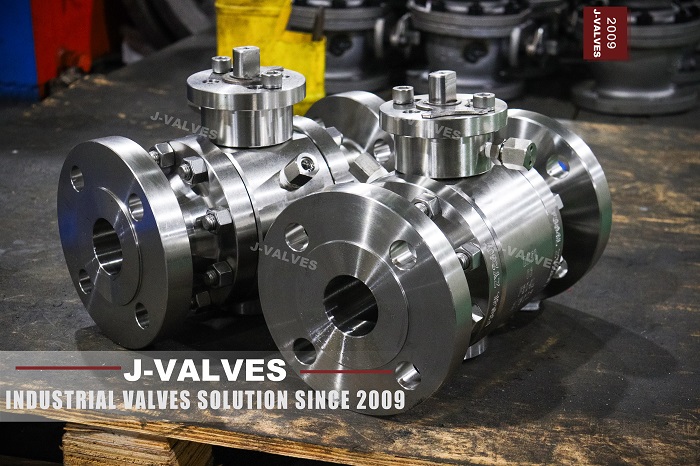

J-VALVES Шаровой кран с цапфой: создан специально для применений большого диаметра

Конструкция шаровых кранов с цапфой J-VALVES с самого начала полностью учитывает реальные потребности систем большого диаметра и высокого давления.

Стабильная и надежная опора с шариковым сердечником

Благодаря конструкции верхней и нижней цапфы шаровой сердечник всегда сохраняет точное позиционирование, не подвергаясь воздействию среднего давления, обеспечивая структурную стабильность клапана во время длительной эксплуатации.

Более низкий и более контролируемый рабочий крутящий момент

Шаровая конструкция цапфы значительно снижает сопротивление открыванию и закрыванию, обеспечивая плавную работу даже в условиях большого диаметра и высокого давления, что делает ее идеальной как для ручного, так и для автоматического управления.

Надежность уплотнения в условиях высокого давления

Использование конструкции седла клапана с предварительным поджатием пружины в сочетании с уплотнением под средним давлением для достижения надежного двунаправленного уплотнения и адаптации к изменениям в сложных рабочих условиях.

Значительно увеличенный срок службы седла клапана

Отсутствие смещения сердечника шара приводит к заметному снижению износа седла клапана, уменьшению частоты технического обслуживания и снижению общей стоимости жизненного цикла.

Комплексные преимущества для промышленных систем

В инженерных проектах большого диаметра шаровые краны с цапфой J-VALVES также имеют следующие преимущества:

• Поддерживает структуру DBB (двойная блокировка и выход за пределы)

• Дополнительная система аварийного впрыска герметика для повышения уровня безопасности.

• Подходит для магистральных трубопроводов с высокой пропускной способностью и на большие расстояния.

• Широко используется в нефтегазовой, химической промышленности, электроэнергетике и магистральных трубопроводных сетях.

Сравнительная сводка шарового крана с цапфой и шарового крана с плавающим шаром

Почему J-VALVES — лучший выбор для проектов большого диаметра

Благодаря продуманной конструкции шарового крана с цапфой , строгому контролю материалов и возможностям точной обработки, J-VALVES предлагает стабильные, безопасные и устойчивые решения в области клапанов для трубопроводных систем большого диаметра.

В инженерных проектах с чрезвычайно высокими требованиями к безопасности, рабочему крутящему моменту и надежности уплотнения шаровые краны J-VALVES Trunnion, несомненно, являются лучшим выбором.
