Почему стандартные поворотные заслонки текут? Как фланцевые поворотные затворы с тройным смещением улучшают герметичность при работе в условиях высоких температур и высокого давления

Поворотные затворы широко используются в промышленных трубопроводных системах, поскольку они компактны, легки и просты в эксплуатации. Однако при работе в условиях высоких температур и высокого давления многие пользователи обнаруживают, что стандартные дроссельные заслонки чаще страдают от износа седла, плохого закрытия и утечек.

Именно здесь выделяется фланцевый дроссельный клапан с тройным смещением. Благодаря более продуманной конструкции уплотнений и более низкому трению во время работы он создан для более требовательных применений.

1. Почему стандартные дроссельные заслонки дают течь в тяжелых условиях эксплуатации?

Обычный дроссельный клапан обычно работает на прямом контакте между диском и седлом. Эта конструкция хорошо работает в базовых приложениях, но становится менее надежной, когда процесс усложняется.

К частым причинам утечек относятся:

Трение седла во время работы
Диск трется о седло каждый раз, когда клапан открывается или закрывается, что со временем приводит к его износу.

Термическое расширение и старение материала.
Высокие температуры могут изменить размеры материала и снизить точность уплотнения.

Напряжение давления на уплотняющую поверхность.
Высокий перепад давления создает большую нагрузку на седло, что затрудняет поддержание герметичности затвора.

Частая езда на велосипеде
Повторное открытие и закрытие ускоряет износ и сокращает срок службы уплотнения.

Для паропроводов, нефтеперерабатывающих заводов, электростанций, сталелитейных заводов и других суровых условий стандартный дроссельный клапан может не обеспечить долговременную стабильность уплотнения.

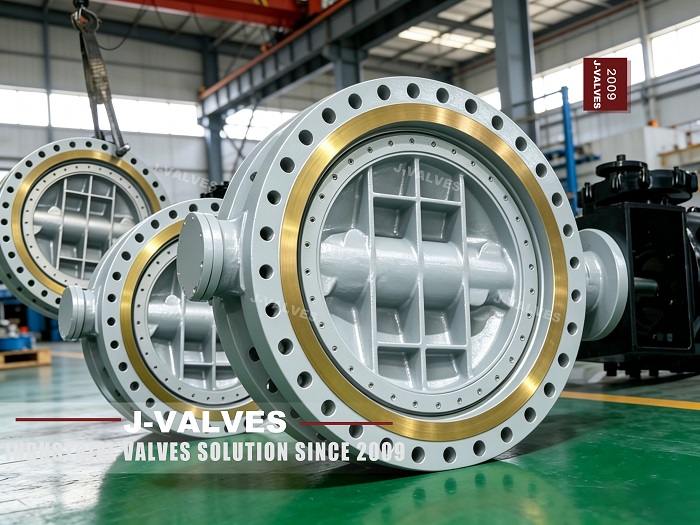

2. Чем отличается фланцевый дроссельный клапан с тройным эксцентриситетом?

Ключевое преимущество заключается в конструкции с тройным смещением. Шток клапана, центральная линия диска и уплотнительная поверхность седла смещены таким образом, чтобы уменьшить прямой скользящий контакт во время работы.

Вместо того, чтобы заставлять диск царапать седло, конструкция с тройным смещением позволяет уплотнительным поверхностям постепенно входить в зацепление и плавно освобождаться.

Основные преимущества:

Меньшее трение.
Меньшее трение означает меньший износ уплотнительных поверхностей.

Лучшая плотность уплотнения.
Диск садится более предсказуемо, что повышает эффективность перекрытия.

Подходит для металлических посадочных мест.
Конструкции с тройным смещением часто сочетаются с уплотнением металл-металл, которое лучше работает при высоких температурах.

Меньший рабочий крутящий момент.
Уменьшение трения помогает сделать приведение в действие более простым и стабильным, особенно при больших размерах.

3. Как это помогает снизить утечку?

В промышленных клапанах «нулевая утечка» зависит от конструкции клапана, метода испытаний и реальных условий эксплуатации. Более точное описание дисковых затворов с тройным эксцентриситетом состоит в том, что при правильном выборе, изготовлении и установке они могут обеспечить очень низкий уровень утечки.

Почему улучшаются характеристики уплотнения:

Уплотнительные поверхности, обработанные с высокой точностью.
Точная обработка улучшает прилегание седла к диску.

Герметизация под давлением
Технологическое давление может помочь укрепить уплотнение в некоторых условиях.

Повышенная устойчивость к термоциклированию.
Смещенная геометрия помогает снизить напряжение, вызванное нагревом и охлаждением.

Увеличенный срок службы уплотнений при циклической эксплуатации.
Низкое трение делает их более долговечными при многократной эксплуатации.

4. Где используются дисковые затворы с тройным эксцентриситетом?

Эти клапаны обычно используются в:

• Паропроводы

• Переработка нефти и газа

• Нефтехимические заводы

• Системы генерации электроэнергии

• Металлургические заводы

• Системы горячего масла

• Промышленные трубопроводы большого диаметра

Они особенно ценны там, где наибольшее значение имеют надежность уплотнения, термостойкость и длительный срок службы.

5. Что следует проверить перед выбором?

Для достижения наилучших характеристик выбор клапана должен соответствовать фактическим условиям эксплуатации.

Ключевые моменты для рассмотрения:

Технологическая среда
Это пар, коррозионная жидкость, газ или суспензия?

Температура и давление
Убедитесь, что конструкция клапана рассчитана на весь рабочий диапазон.

Материал корпуса и отделки
Углеродистая сталь, нержавеющая сталь и легированная сталь подходят для различных условий эксплуатации.

Стандарт фланца
Совместимость соединений важна для правильной установки.

Требования к срабатыванию
Ручное, пневматическое или электрическое управление должно соответствовать потребностям в крутящем моменте и управлении.

6. Почему все больше проектов выбирают дроссельные заслонки с тройным смещением

Они делают больше, чем просто закрывают линию. Они помогают повысить долгосрочную надежность уплотнения, сократить частоту технического обслуживания и обеспечить более безопасную эксплуатацию предприятия.

Для проектов, требующих долговечности, эффективности и надежного перекрытия, дроссельная заслонка с тройным смещением фланца часто является более разумным выбором, чем стандартная дроссельная заслонка.

7. Заключение

Стандартные дроссельные заслонки могут хорошо работать при низком давлении и температуре окружающей среды, но им часто не удается работать в суровых условиях эксплуатации.
Поворотные дисковые затворы с тройным смещением имеют более совершенную конструкцию уплотнения, меньшее трение и большую долговечность, что делает их надежным решением для условий эксплуатации при высоких температурах и высоких давлениях.

Если вашему проекту требуется клапан с лучшими характеристиками уплотнения и более длительным сроком службы, эта конструкция заслуживает серьезного рассмотрения.
