I. Основная структура и принцип работы клапанов бабочек с тройным эксцентриком
Тройной эксцентричный клапан бабочки в тройном продукторе представляет собой высокопроизводительный продукт клапана бабочки . Его основной дизайн заключается в уникальной тройной эксцентричной структуре. Эта структура полностью устраняет трение между герметизирующими поверхностями во время отверстия и закрытия клапана, компенсируя вал клапана от центральной линии герметичной поверхности, отклоняясь от центральной линии трубопровода и образуя наклонную коническую поверхность. В частности, тройная эксцентричная структура позволяет диску немедленно отделяться от поверхности герметизации сиденья клапана в момент открытия и только контакта и плотно прижимайте поверхность герметизации сиденья клапана в момент закрытия, тем самым достигая нулевого открытия и закрытия.
Кроме того, тройной эксцентричный клапан бабочки для участия в нем принимает конструкцию запечатывания с полным металлическим металлом. Уплотняющая поверхность обычно принимает технологию сварки с сплава с сплава. Эта конструкция не только улучшает производительность герметизации, но и повышает долговечность клапана в суровых условиях труда, таких как высокая температура и высокое давление.

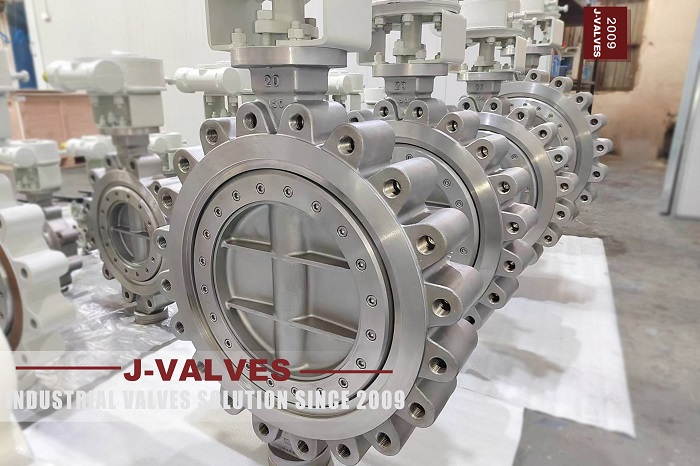

II Характеристики производительности 20 '150lb J-VALVES тройные эксцентричные клапаны бабочек
(1) Отличная производительность герметизации.
Производительность герметизации тройного эксцентричного клапана бабочки для участия в тройке является одним из наиболее выдающихся преимуществ. Из -за отсутствия трения между герметизирующими поверхностями клапан может поддерживать чрезвычайно высокую надежность герметизации во время процессов открытия и закрытия и может достичь нулевой утечки даже при условии частого открытия и закрытия. Эта производительность герметизации не только соответствует требованиям герметизации в суровых условиях труда, но и значительно снижает стоимость технического обслуживания.
(2) Высокая температура и устойчивость к высоким давлениям
клапана с бабочкой 150 фунтов с 150 фунтов строки может выдерживать давление до 150 фунтов и обладать превосходными характеристиками в диапазоне температур. высокотемпературных и высоких средств массовой информации в таких отраслях, как химическая, нефть и электроэнергия.
(3) Длительный срок службы
, поскольку тройная эксцентричная структура устраняет механический износ между герметизирующими поверхностями, срок службы клапана был значительно продлен. Кроме того, сиденье клапана и герметизирующее кольцо клапана изготовлены из металлических материалов и подвергаются окрашиванию поверхности, поэтому они могут поддерживать хорошие характеристики герметизации даже при условии частых открытий и закрытия.
(4) двунаправленное герметизация
тройного эксцентричного клапана бабочки для продуктора имеет двунаправленную функцию герметизации. Независимо от того, в каком направлении течет средний, клапан может поддерживать превосходную производительность герметизации. Эта характеристика позволяет устанавливать клапан без учета ограничения направления потока и повышает гибкость установки.
(5) Пожарная безопасность
полной металлической герметизирующей конструкции наделяет тройной эксцентричный клапан бабочки, присущие огнеупорным характеристикам, которые соответствуют стандартам огнестойкости, такими как API 607. Эта характеристика особенно важна для применений в огнеупорных и взрывоостентных средах, таких как петрохимическая индустрия и может эффективно предотвратить возникновение огненных акцентов.
Iii. Поля приложения 20 '150lb J-VALVES Тройные эксцентричные клапаны бабочек
(1) Петрохимическая промышленность
в нефтехимическом поле, тройной клапан бабочки 150 фунтов J-VALVES, широко используется при транспортировке сырой нефти, контроль высокотемпературных и высоких носителей в процессе устойчивости к нефти, а также производительность, обеспечивающие устойчивости и высокие устойчивости к высокой температуре и устойчивости к высокой температуре и устойчивости к высоким давлениям и устойчивости к высокой температуре и устойчивости к высокой температуре и устойчивости к высокой температуре и устойчивости к высокой температуре и устойчивости к высокой температуре. производственный процесс.
(2) Электроэнергетическая отрасль
в электроэнергетической отрасли, особенно в областях тепловой энергии и ядерной энергии, тройной эксцентричный клапан бабочки можно использовать в ключевых деталях, таких как паровые трубопроводы и системы охлаждающей воды. Его двунаправленная функция герметизации и высокая температура и сопротивление высокого давления могут соответствовать строгим требованиям энергосистемы для клапанов.
(3) Индустрия СПГ.
Промышленность СПГ (сжиженный природный газ) имеет чрезвычайно высокие требования для низкотемпературных характеристик клапанов. Тройной эксцентричный клапан бабочки 200 фунтов J-VALVES может поддерживать хорошие характеристики герметизации при чрезвычайно низких температурах и подходит для контроля трубопровода в процессе хранения и транспортировки СПГ.
IV Сравнительный анализ между тройными эксцентричными клапанами бабочек и другими клапанами бабочек
Чтобы более интуитивно продемонстрировать преимущества производительности 20 '150lb J-VALVES тройного эксцентричного клапана бабочки, мы сравним его параметры производительности с параметрами других распространенных типов клапанов бабочек в форме таблицы.
| Параметры/показатели производительности | Тройной эксцентричный клапан бабочки | Двойной эксцентричный клапан бабочки | Единый эксцентричный клапан бабочки | Центральная линия клапан бабочки |
Запечатывание производительности | Нулевая утечка, открытие и закрытие нулевого фонда | Низкая утечка, с трениями | Средняя утечка, с трениями | Низкая утечка, с трениями |
Высокая температура и сопротивление высокого давления | -196 ° C ~ 850 ° C, 150 фунтов ~ 2500 фунтов | -40 ° C ~ 300 ° C, Pn1.0 ~ pn2.5 | -20 ° C ~ 200 ° C, Pn1.0 ~ pn1.6 | -20 ° C ~ 150 ° C, PN0,6 ~ PN1.0 |
Служба срока службы | Долго, без износа | Средний, с износом | Коротко, с износом | Коротко, с износом |
Двунаправленное уплотнение | Поддерживается | Не поддерживается | Не поддерживается | Не поддерживается |
Огненная производительность | Соответствует API 607 | Общий | Общий | Общий |
Применимого носителя | Вода, пара, нефтяные изделия, коррозионная среда | Вода, пара, масляные изделия | Вода, пара, масляные изделия | Вода, воздух |
Производительность регулирования | Коэффициент регулирования до 100: 1 | Низкий коэффициент регулирования | Низкий коэффициент регулирования | Низкий коэффициент регулирования |
Из приведенной выше таблицы можно увидеть, что тройной эксцентричный клапан бабочки в тройном задушительстве превосходит другие типы клапанов бабочек с точки зрения производительности герметизации, высокой температуры и сопротивления высокого давления, срока службы, двунаправленной функции герметизации и огнестрельной производительности. Эти преимущества позволяют ему превосходно работать в суровых условиях труда и удовлетворяют высокие требования промышленных пользователей для клапанов.
V. Резюме
20 '150lb J-VALVES Тройной эксцентричный клапан бабочки с его превосходной производительности, высокая температура и сопротивление высокого давления, длительный срок службы и двунаправленную функцию герметизации, превосходно выполняется в условиях жесткого труда и широко используется в таких отраслях, как PetroChemic, электроэнергия и срок. Тройной эксцентричный клапан бабочки .
В промышленной области выбор клапанов не только влияет на эксплуатационную эффективность системы, но и напрямую связан с безопасностью производства. Тройной эксцентричный клапан бабочки 20 '150 фунтов J-VALVES с высокой производительностью и высокой надежностью обеспечивает идеальное решение для пользователей и может достичь долгосрочной стабильной работы в суровых условиях труда.
