Трехэксцентриковый дисковый затвор: инженерные преимущества и J-VALVES производственная мощь в высокопроизводительных системах управления потоком

Введение

В современных промышленных трубопроводных системах производительность клапанов напрямую связана с эксплуатационной безопасностью, энергоэффективностью и долгосрочной надежностью системы. Среди передовых технологий клапанов дроссельная заслонка с тройным эксцентриком стала предпочтительным решением для применений с высоким давлением, высокой температурой и большим диаметром благодаря конструкции уплотнения с металлическим седлом и рабочему механизму с низким коэффициентом трения.

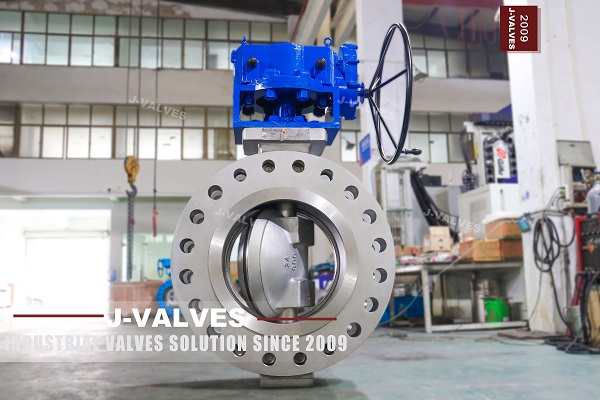

Благодаря постоянным инженерным инновациям компания J-VALVES разработала высокопроизводительные поворотные затворы с тройным эксцентриком , которые соответствуют строгим международным стандартам и обеспечивают надежную работу в таких критически важных отраслях, как нефтегазовая, нефтехимическая, СПГ и энергетика.

Что такое дроссельный клапан с тройным эксцентриком?

Дисковый затвор с тройным эксцентриком представляет собой высокопроизводительную конструкцию клапана с тремя геометрическими смещениями, которые устраняют трение между диском и седлом во время работы.

Три эксцентричности:

1. Смещение вала от центра корпуса

2. Смещение вала от осевой линии трубопровода

3. Коническая геометрия уплотнения между диском и седлом

Эта усовершенствованная конструкция позволяет клапану обеспечить уплотнение металл-металл с минимальным износом и чрезвычайно низким крутящим моментом.

Рабочий принцип

Работа дроссельной заслонки с тройным эксцентриком основана на контролируемом вращательном движении, при котором:

• Диск вращается без первоначального контакта с уплотняющей поверхностью.

• Герметизация происходит только на финальном этапе закрытия.

• Трение устраняется во время циклов открытия и закрытия.

• Металлические уплотнительные поверхности зацепляются под контролируемым натягом.

Такая конструкция значительно повышает долговечность и стабильность уплотнения в суровых условиях эксплуатации.

Структурные преимущества конструкции с тройным эксцентриком

1. Работа с нулевым трением

Диск и седло остаются разделенными на протяжении большей части цикла вращения, что предотвращает:

• Истирание поверхности

• Деформация уплотнения

• Преждевременная утечка

2. Возможность высокотемпературной металлической герметизации.

В отличие от клапанов с мягким седлом, дисковые затворы с тройным эксцентриком могут работать при:

• Системы высокотемпературного пара

• Термические процессы нефтеперерабатывающего завода

• Системы теплопередачи и электроснабжения

3. Производительность при высоком давлении

Конструкция подходит для применений класса от 150 до 900 фунтов и предлагает:

• Стабильное уплотнение при колебаниях давления

• Высокая механическая прочность

• Сниженный риск деформации

4. Низкий крутящий момент и энергоэффективность.

Эксцентричная конструкция минимизирует сопротивление, что приводит к:

• Меньшие требования к приводу

• Более быстрое реагирование в системах автоматизации

• Снижение эксплуатационного энергопотребления

J-VALVES Технические преимущества поворотных дисковых затворов с тройным эксцентриком

1. Технология точной обработки.

J-VALVES использует передовые системы обработки с ЧПУ, чтобы гарантировать:

• Точное выравнивание эксцентриковой геометрии

• Высокоточная обработка уплотняемой поверхности.

• Постоянный контроль размеров для каждого клапана

Это напрямую улучшает характеристики уплотнения и эксплуатационную надежность.

2. Улучшенная оптимизация конструкции металлических уплотнений.

В J-VALVES реализована оптимизированная технология уплотнения, включающая:

• Уплотняющие поверхности с твердым покрытием (стеллитовые или эквивалентные накладки)

• Оптимизированные углы взаимодействия седла диска

• Улучшенная однородность уплотнительного контакта

Эти усовершенствования обеспечивают длительный срок службы даже в абразивных или высокотемпературных средах.

3. Строгое соответствие API и международным стандартам.

Все трехэксцентриковые дроссельные затворы J-VALVES спроектированы и испытаны в соответствии с:

• Стандарты API

• Спецификации ASME

• системы качества ИСО

Ключевые тесты включают в себя:

• Испытание оболочки под давлением

• Проверка герметичности седла

• Тестирование многоцикловой работы

• Неразрушающий контроль (NDT)

4. Выбор высокопроизводительного материала

J-VALVES предлагает широкий выбор материалов для различных промышленных условий:

• Углеродистая сталь (WCB) общепромышленного назначения.

• Нержавеющая сталь (CF8/CF8M) для устойчивости к коррозии.

• Легированная сталь для работы при высоких температурах

• Специализированные покрытия для износостойкости.

5. Усиленный контроль качества производства

J-VALVES реализует полный процесс управления качеством:

• Отслеживание сырья

• Точный контроль сборки

• Многоступенчатая система контроля

• Заводское испытание давлением перед поставкой

Это гарантирует, что каждый клапан соответствует строгим требованиям промышленной безопасности.

Преимущества показателей безопасности в трубопроводных системах

1. Надежная возможность отключения.

Металлическая уплотнительная конструкция обеспечивает стабильную изоляцию критически важных трубопроводов, снижая риск утечек.

2. Увеличенный срок службы

Снижение трения и оптимизированная геометрия уплотнений значительно продлевают срок службы.

3. Улучшенная безопасность системы.

Стабильный крутящий момент и контролируемая работа снижают механическое напряжение в трубопроводных системах.

4. Подходит для критически важных приложений.

Включая:

• Системы переработки СПГ

• Морские платформы

• Высокотемпературные трубопроводы нефтеперерабатывающих заводов

• Паровые системы электростанций

Области применения

Затворы-бабочки с тройным эксцентриком производства J-VALVES широко используются в:

• Трубопроводы для транспортировки нефти и газа

• Нефтехимические перерабатывающие заводы

• Терминалы хранения и регазификации СПГ

• Объекты электрогенерации

• Морские и морские инженерные системы

• Крупномасштабные промышленные системы водоснабжения

Заключение

Затвор -бабочка с тройным эксцентриком представляет собой высокопроизводительное решение для требовательных промышленных систем управления потоком, сочетающее в себе надежность металлического уплотнения, работу с низким крутящим моментом и превосходную долговечность.

Благодаря передовому инженерному проектированию, прецизионному производству и строгому контролю качества компания J-VALVES поставляет дисковые затворы с тройным эксцентриком, которые значительно повышают безопасность трубопроводов, эксплуатационную эффективность и долгосрочную стабильность в критических промышленных условиях.
