Понимание приложений класса 600
Клапаны класса 600 предназначены для обработки чрезвычайно высоких давлений, как правило, до 600 фунтов на квадратный дюйм (41,37 бар) или выше. Эти клапаны обычно используются в критических приложениях, таких как нефтегазовая и газовая, нефтехимическая и энергетическая промышленность, где целостность системы под высоким давлением имеет первостепенное значение. Выбор материалов и технологий герметизации для этих клапанов должен соответствовать строгим стандартам, чтобы обеспечить долгосрочную производительность и безопасность.
Выбор материала для клапанов высокого давления

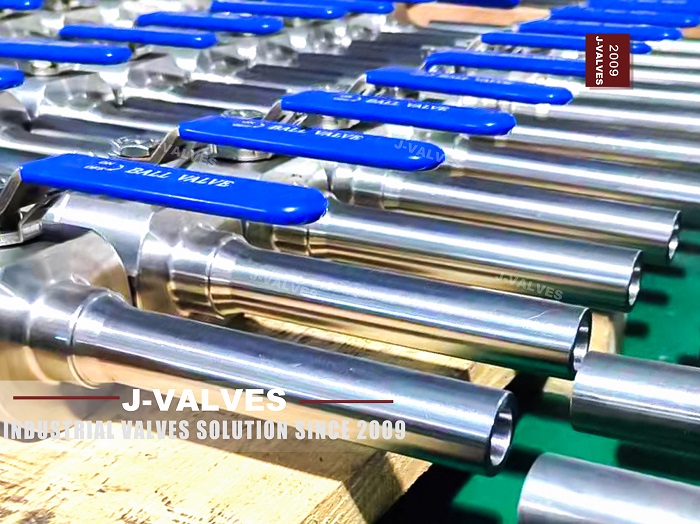

Нержавеющая сталь является предпочтительным материалом для шариковых клапанов высокого давления из-за ее превосходной коррозионной стойкости, прочности и долговечности. Наиболее часто используемыми оценками для приложений класса 600 являются:
• 304 нержавеющая сталь: предлагает хорошую коррозионную стойкость и подходит для широкого спектра применений. Тем не менее, это может не быть идеальным для высоко коррозийных сред.
• 316 нержавеющая сталь: обеспечивает превосходную коррозионную стойкость по сравнению с 304, особенно в морских средах и приложениях с участием хлоридов.
• 316L нержавеющая сталь: низкоуглеродистая версия 316, которая снижает риск осаждения карбида во время сварки, что делает ее подходящим для высокотемпературных применений.
Для еще более высокой прочности и долговечности сплавные стали часто используются в приложениях высокого давления. Эти материалы могут выдерживать крайние давления и температуры, сохраняя при этом их механические свойства. Общие стали из сплава включают:
• 13cr, 9cr, 12cr Сплавовые стали: эти материалы предлагают отличную высокую прочность и сопротивление термической усталости.
• Сплавы на основе никеля (например, Inconel, Hastelloy): эти сплавы обеспечивают превосходную устойчивость к высоким температурам и коррозионной среде, что делает их идеальными для критических применений.
Соображения по выбору материала
1. Сила и твердость: материал должен иметь достаточную прочность и твердость, чтобы противостоять высоким давлениям без деформации или отказа.
2. Коррозионное сопротивление: материал должен быть устойчив к конкретным коррозийным средам, присутствующим в системе.
3. Тепловое расширение: коэффициент теплового расширения материала должен соответствовать эффективности других компонентов в системе, чтобы избежать сбоев, вызванных напряжением.
4. Свартоваемость и механизм: материал должен быть легко сваривать и обрабатывать, чтобы обеспечить правильное изготовление и техническое обслуживание.
Технология герметизации для клапанов высокого давления
Выбор герметизационного материала имеет решающее значение для обеспечения способности клапана поддерживать плотное уплотнение под высоким давлением. Общие герметизирующие материалы включают в себя:
• Политетрафторэтилен (PTFE): известный своей превосходной химической сопротивлением и низким коэффициентом трения, PTFE широко используется в уплотнениях шариков . Тем не менее, он имеет ограничения с точки зрения силы и высокотемпературных производительности.
• Металлические уплотнения: металлические уплотнения, такие как те, которые изготовлены из нержавеющей стали или жестких металлов, обеспечивают превосходную прочность и долговечность, что делает их подходящими для применения высокого давления. Они могут выдерживать более высокие температуры и давление по сравнению с PTFE.
• Композитные уплотнения: комбинирование PTFE с металлическими компонентами может повысить производительность уплотнения, обеспечивая как химическое сопротивление, так и механическую прочность.
1. Упругие уплотнения: в этих уплотнениях используются материалы, такие как PTFE или эластомеры, чтобы обеспечить гибкое уплотнение, которое может соответствовать незначительным дефектам в сиденье клапана. Они эффективны в приложениях с более низким давлением, но могут быть недостаточно для давлений класса 600.
2. Металлические уплотнения: металлические уплотнения обеспечивают жесткое, прочное уплотнение, которое может выдерживать высокие давления и температуры. Эти уплотнения часто используются в критических приложениях высокого давления.
3. Комбинированные уплотнения: эти уплотнения сочетают в себе преимущества эластичных и металлических уплотнений, используя металлическую каркас с эластичным уплотнительным элементом. Эта комбинация обеспечивает как прочность, так и гибкость, что делает ее подходящим для приложений высокого давления.
1. Предварительная сжатие: обеспечение надлежащей предварительной сжатия уплотнения имеет решающее значение для поддержания плотного уплотнения при низких давлениях. Сила предварительной сжатия должна быть достаточной для создания уплотнения, но не настолько высокой, чтобы вызвать чрезмерный износ.
2. Совместимость температуры: уплотнительный материал должен быть совместим с диапазоном рабочей температуры системы.
3.
