Шариковые клапаны против Клапаны проверки свинга: сравнительный анализ стандартов проектирования

Шариковые клапаны: стандарты дизайна

Структурный дизайн

• Плавающая конструкция мяча: шаровые клапаны обычно имеют плавающий шарик, который слегка движется под давлением, обеспечивая плотное уплотнение на сиденье. Этот дизайн обеспечивает двунаправленное герметинг, что делает его подходящим для приложений, требующих надежного отключения в обоих направлениях.

• Конструкция шарика, установленная на трюне. Этот дизайн особенно полезен в приложениях высокого давления.

Материальные спецификации

• Корпус и капот: общие материалы включают из нержавеющей стали, углеродистой стали и сплавных сталей, выбранных для их прочности и коррозионной стойкости.

• Мяч и сиденье: мяч и сиденье часто изготавливаются из таких материалов, как нержавеющая сталь или твердые покрытия, такие как карбид вольфрама, для обеспечения долговечности и низкого износа.

Стандарты дизайна

• API 6D: этот стандарт определяет конструкцию, материалы, размеры и требования к тестированию для шариковых клапанов , гарантируя, что они соответствуют высоким стандартам для сдерживания давления, возможностей отключения и эксплуатационной надежности.

• ANSI B16.34: Этот стандарт обеспечивает подробные требования для проектирования, материалов, размеров и тестирования шариковых клапанов , обеспечивая совместимость и взаимозаменяемость для различных производителей.

• ISO 10497: Этот международный стандарт определяет требования к проектированию и тестированию для шаровых клапанов, обеспечивая совместимость и надежность для различных производителей.

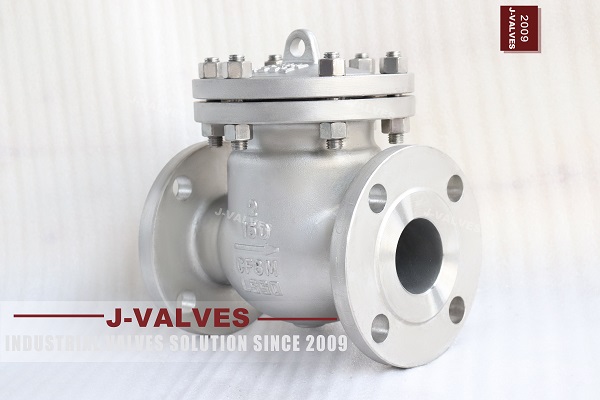

Клапаны для качелей: стандарты дизайна

Структурный дизайн

• Механизм проверки качания: клапаны с проверкой качания имеют диск на шарнирном клапане, который распадается с потоком жидкости и закрывается, когда поток переворачивается. Эта конструкция обеспечивает минимальное падение давления и подходит для применений, где профилактика обратного потока имеет решающее значение.

• Одиночные, двойные и многолистые конструкции: качающиеся проверки могут иметь однократные, двойные или многолистые конструкции, в зависимости от необходимой емкости потока и характеристик падения давления.

Материальные спецификации

• Корпус клапана: общие материалы включают углеродичную сталь, нержавеющую сталь и сплавные стали, выбранные для их прочности и коррозионной стойкости.

• Диск клапана: диск клапана часто изготовлен из таких материалов, как нержавеющая сталь или другие прочные материалы, чтобы обеспечить надежную работу и минимальный износ.

Стандарты дизайна

• API 594: В этом стандарте указывается конструкция, материалы, размеры и требования к тестированию для чековых клапанов , включая качели . Это гарантирует, что клапаны соответствуют высоким стандартам для сдерживания давления, возможностей отключения и эксплуатационной надежности.

• ANSI B16.34: Этот стандарт обеспечивает подробные требования для проектирования, материалов, размеров и тестирования контрольных клапанов, обеспечивая совместимость и взаимозаменяемость между различными производителями.

• DIN 3356: Этот немецкий стандарт определяет требования к проектированию, производству и тестированию для контрольных клапанов , обеспечивая их высокие стандарты для надежности и производительности.

• EN 12516-1: Этот европейский стандарт предоставляет подробные рекомендации по проектированию и тестированию контрольных клапанов , обеспечивая совместимость и взаимозаменяемость для различных производителей.

Сравнительный анализ

Ключевые различия
