Конструктивное решение поворотного обратного клапана: компоненты и функциональность

Поворотные обратные клапаны являются важными компонентами систем трубопроводов для жидкостей, обеспечивая однонаправленное управление потоком и предотвращая обратный поток. Их конструкция гарантирует, что клапан автоматически открывается при движении жидкости вперед и закрывается при реверсе потока, защищая насосы, компрессоры и трубопроводы. Понимание структурных компонентов поворотного обратного клапана является ключом к оптимизации производительности, надежности и технического обслуживания.

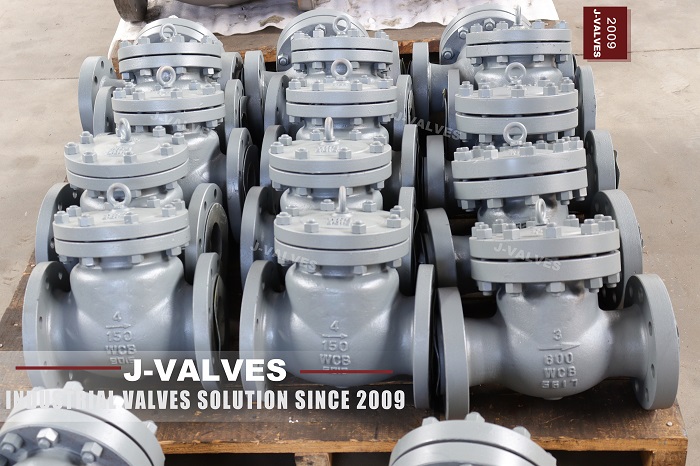

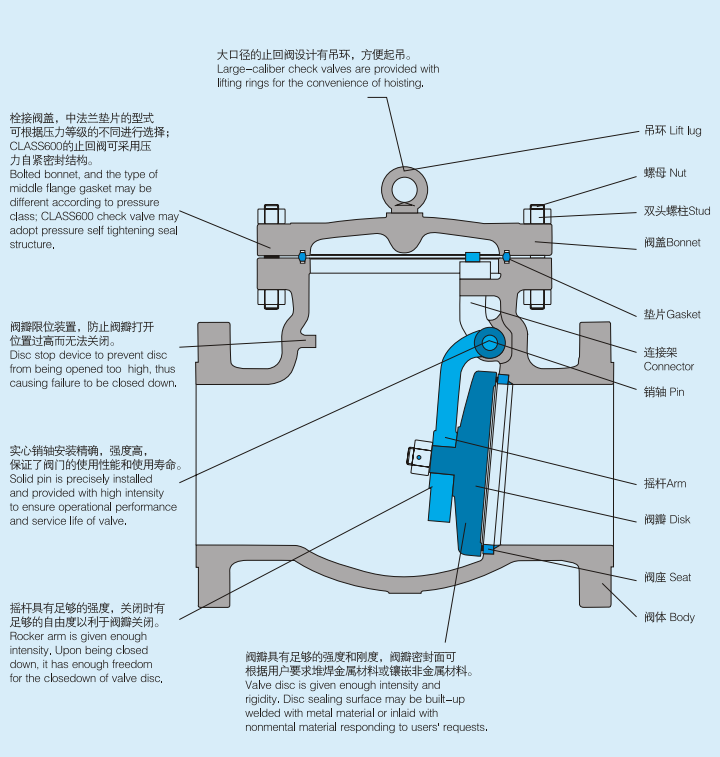

1. Ключевые структурные компоненты

1.1 Корпус клапана

Корпус клапана служит основным ограничителем давления, в котором расположены все внутренние компоненты. Он рассчитан на высокую структурную прочность, чтобы выдерживать давление в трубопроводе и термические нагрузки. Материалы могут включать углеродистую сталь, нержавеющую сталь или сплавы в зависимости от типа жидкости и условий эксплуатации.

1.2 Седло клапана

Седло обеспечивает уплотняющую поверхность , к которой прилегает диск, предотвращая обратный поток. Седла могут быть цельными или сменными и могут иметь металлические или неметаллические вставки для повышения герметизации в различных условиях эксплуатации.

1.3 Диск клапана

Диск (или заслонка) качается на шарнире или штифте, открываясь при прямом потоке и закрываясь при обратном потоке Диск спроектирован с . достаточной жесткостью и весом , чтобы обеспечить правильное закрытие и минимизировать утечку. Его уплотнительная поверхность может быть приварена к металлу или инкрустирована неметаллическим материалом в соответствии с требованиями пользователя.

1.4 Коромысло

Коромысло соединяет диск с шарнирной цапфой и обеспечивает плавное вращение Он имеет . достаточную прочность и гибкость , чтобы позволить диску полностью закрыться без чрезмерного напряжения, что продлевает срок службы клапана.

1,5-контактный разъем и разъем

Шарнирный штифт и соединитель обеспечивают точное выравнивание поворотного диска, гарантируя надежную работу . Штифты высокой интенсивности используются для поддержания стабильности и долговечности в условиях динамического потока.

1.6 Устройство остановки диска

Устройство остановки диска предотвращает слишком сильное раскрытие диска, предотвращая его повреждение и обеспечивая плавное закрытие. Этот механизм безопасности имеет решающее значение в трубопроводах высокого давления или турбулентных трубопроводах..

1.7 Крышка и прокладка

Крышка закрывает внутренний механизм и крепится шпильками и гайками . Прокладка обеспечивает герметичное соединение корпуса и крышки В конструкциях, работающих под высоким давлением, . для повышения надежности можно использовать самозатягивающиеся уплотнительные конструкции .

1.8 Подъемная проушина

Поворотные обратные клапаны большого калибра могут иметь подъемное кольцо (подъемную проушину) для удобного подъема и установки в промышленных трубопроводных системах.

2. Структурные особенности, повышающие производительность

1. Автоматическая работа: диск клапана свободно качается при прямом потоке и быстро закрывается при реверсе потока, обеспечивая надежное предотвращение обратного потока.

2. Надежное уплотнение: Уплотняющие поверхности могут быть оснащены металлическими или неметаллическими вставками в зависимости от типа жидкости и условий эксплуатации.

3. Долговечность: цельные пальцы и усиленные коромысла обеспечивают длительный срок службы и сводят к минимуму необходимость технического обслуживания.

4. Доступ для технического обслуживания: крышки с болтовым креплением и фланцевые соединения позволяют осуществлять осмотр и замену без обширной разборки трубопровода.

5. Безопасность: дисковые стопорные устройства защищают от перебега и возможных повреждений, особенно в трубопроводах большого диаметра.

3. Приложения

Поворотные обратные клапаны широко используются в отраслях, где требуется предотвращение обратного потока и надежный контроль потока:

• Системы водоснабжения и очистки: предотвращают обратный поток и защищают насосы.

• Нефте- и газопроводы: Защитите компрессоры и поддерживайте однонаправленный поток.

• Химические и нефтехимические заводы: работайте с агрессивными жидкостями с помощью конструкций высокого давления.

• Системы пара и конденсата: Обеспечьте правильное направление потока и предотвратите гидравлический удар.

4. Заключение

Поворотный обратный клапан сочетает в себе простоту механического управления и прочную конструкцию, что делает его идеальным для предотвращения обратного потока в различных жидкостных системах . Ключевые элементы конструкции, включая диск, коромысло, шарнирный штифт, седло, крышку и прокладку, тщательно спроектированы для обеспечения надежной работы, длительного срока службы и простоты обслуживания . Выбор подходящих материалов и структурной конфигурации повышает производительность в условиях высокого давления, высокой температуры и агрессивных сред.
