Конструкция крышки и корпуса промышленных фильтров

Промышленные фильтры являются важными компонентами технологических и инженерных трубопроводных систем , защищая насосы, клапаны, теплообменники и другое критически важное оборудование от мусора и твердых частиц. Хотя экран или сетка часто привлекают внимание, конструкция крышки и корпуса не менее важна, напрямую влияя на механическую прочность, эффективность обслуживания и общую производительность..

1. Обзор конструкции промышленных фильтров

Промышленный фильтр обычно состоит из:

1. Корпус: основной резервуар, поддерживающий давление, в котором находится фильтрующий элемент.

2. Крышка (крышка): Обеспечивает доступ для чистки, проверки или замены сетчатого элемента.

3. Сетчатый/фильтрующий элемент: удаляет мусор из потока жидкости.

4. Сливное или продувочное отверстие: облегчает удаление отложений без разборки.

Конструкция корпуса и капота определяет:

• Номинальное давление и механическая целостность.

• Простота обслуживания и очистки.

• Характеристики потока и перепад давления.

• Совместимость с условиями процесса, включая температуру и химическое воздействие.

2. Особенности конструкции кузова

2.1 Выбор материала

• Углеродистая сталь: экономична, подходит для неагрессивных жидкостей и умеренных температур.

• Нержавеющая сталь (304/316): отличная коррозионная стойкость, идеальна для применения в химической, морской или пищевой промышленности.

• Бронза или сплав C95800: отличные характеристики при работе с морской водой или рассолом.

2.2 Номинальные значения давления и температуры

• Корпус должен выдерживать максимальное рабочее давление и температурные колебания..

• Толщина стенки, конструкция фланца и армирование рассчитываются в соответствии с ANSI/ASME B16.34 или эквивалентными стандартами.

• Правильная конструкция обеспечивает запас прочности при скачках давления и тепловом расширении.

2.3 Путь и ориентация потока

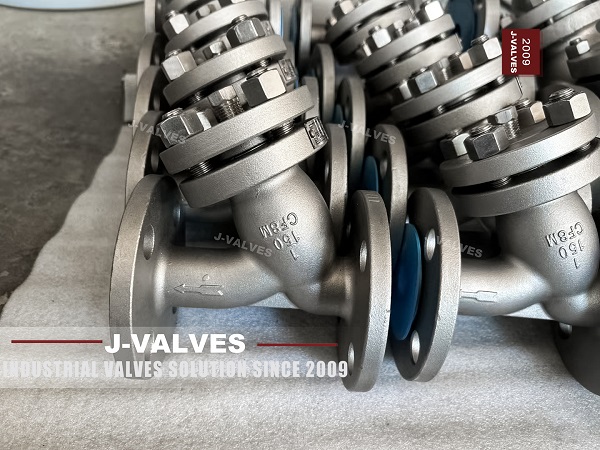

• Путь потока корпуса обычно расположен под углом (Y-образный фильтр) или прямым (корзинчатый фильтр), чтобы оптимизировать сбор мусора и уменьшить турбулентность.

• Наклоненный Y-образный корпус позволяет мусору оседать в опоре фильтра, сохраняя при этом ламинарный поток в основном трубопроводе.

3. Особенности конструкции капота (крышки)

3.1 Доступ и обслуживание

• Крышка обеспечивает съемный доступ к фильтрующему элементу.

• Крышки с болтовым креплением обеспечивают надежную герметизацию и позволяют проводить регулярное техническое обслуживание.

• Поворотные или откидные крышки могут еще больше сократить время простоя критически важных систем.

3.2 Выбор уплотнения и прокладки

• Уплотнения крышки предотвращают утечку и поддерживают целостность давления.

• Общие материалы:

• ПТФЭ: отличная химическая стойкость.

• Графит: Высокотемпературное применение.

• Резина (EPDM, NBR): Экономична при умеренных температурах и давлениях.

• Правильная конструкция прокладки обеспечивает герметичное уплотнение при колебаниях давления и температуры..

3.3 Выравнивание номинального давления

• Конструкция крышки должна соответствовать номинальному давлению корпуса или превышать его, чтобы предотвратить утечки или разрушение конструкции.

• Распределение нагрузки оптимизировано за счет расположения болтов и конструкции фланцев..

4. Разработайте стратегии для достижения оптимальной производительности

1. Минимизация падения давления

• Гладкие внутренние поверхности и оптимизированные пути потока снижают турбулентность и потери энергии.

2. Улучшите удержание мусора

• Угловая конструкция или конструкция с глубоким корпусом позволяют осадкам накапливаться, не мешая потоку.

3. Облегчает легкую очистку

• Большие отверстия капота и быстроразъемные крепления сокращают время обслуживания.

4. Совместимость материала

• Выбирайте материалы корпуса и крышки, устойчивые к химическим, температурным и коррозионным воздействиям..

5. Приложения и лучшие практики

• Химические и нефтехимические заводы: Корпуса из нержавеющей стали с крышками на болтах для работы под высоким давлением и агрессивных жидкостей.

• Морские системы и системы морской воды: Корпуса из бронзы или C95800 с герметичными крышками для предотвращения коррозии.

• Паропроводы и инженерные коммуникации: Корпуса из углеродистой стали с усиленными крышками, способные выдерживать циклы высокого давления и температуры.

Лучшие практики:

• Всегда учитывайте толщину корпуса и усиление крышки при работе в условиях высокого давления.

• Подберите материалы прокладок и уплотнений к технологической жидкости, чтобы избежать преждевременной утечки.

• Обеспечьте совмещение направления потока с опорой фильтра для фильтров Y-типа.

6. Заключение

Конструкция крышки и корпуса промышленных фильтров имеет решающее значение для эффективности, безопасности и ремонтопригодности системы . Хорошо спроектированный корпус обеспечивает механическую прочность и правильное распределение потока, а прочная крышка обеспечивает простоту обслуживания и работу без утечек. Тщательно выбирая материалы, номинальное давление и механизмы уплотнения, инженеры могут максимизировать производительность фильтра, сократить время простоя и продлить срок службы оборудования.
