Стандартизация размеров и соединений сетчатого фильтра

Промышленные фильтры являются важными компонентами трубопроводов, защищающими насосы, клапаны, счетчики и другое оборудование от мусора и твердых частиц. Правильные размеры и стандартизация соединений имеют решающее значение для обеспечения надежной работы, совместимости с существующими системами трубопроводов и упрощения обслуживания. Стандартизация помогает инженерам проектировать эффективные системы и снижает сложность их установки и эксплуатации.

Важность стандартизации промышленных фильтров

Стандартизация гарантирует, что сетчатые фильтры совместимы с обычно используемыми размерами трубопроводов и типами соединений. Это позволяет:

• Взаимозаменяемость: более простая замена фильтров без модификации трубопровода.

• Сокращение затрат на складские запасы: необходимо хранить на складе меньше уникальных размеров и соединений.

• Упрощенная конструкция: инженеры могут выбирать стандартные компоненты, что повышает эффективность проекта.

• Надежная работа: стандартизированные конструкции соответствуют номинальным давлениям и отраслевым нормам, обеспечивая безопасную работу.

Стандартные размеры сетчатого фильтра

Промышленные сетчатые фильтры обычно имеют размер, соответствующий номинальному диаметру (DN) трубопровода. Стандартные размеры обычно соответствуют международным нормам, таким как ANSI/ASME, DIN или JIS. Общие номинальные диаметры включают:

• Малые трубопроводы: от DN15 до DN50 (от ½ дюйма до 2 дюймов)

• Трубопроводы среднего размера: от DN65 до DN150 (от 2½ дюйма до 6 дюймов)

• Большие трубопроводы: от DN200 до DN600 (от 8 до 24 дюймов).

Выбор соответствующего размера сетчатого фильтра обеспечивает минимальный перепад давления, оптимальную фильтрацию и защиту последующего оборудования.

Стандартные типы соединений

Стандартные соединения для промышленных сетчатых фильтров облегчают установку и обслуживание. К распространенным типам подключения относятся:

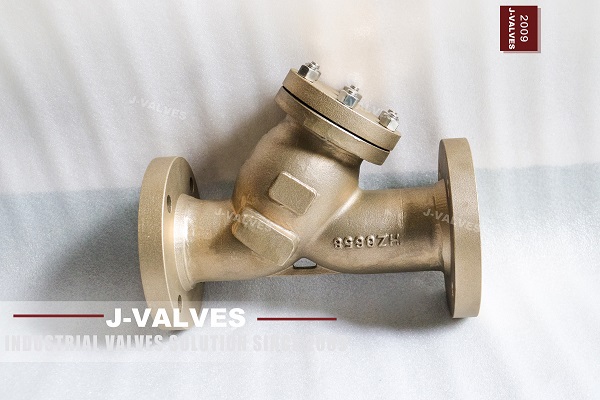

1. Фланцевые соединения

• Описание: Фланцы с болтовым соединением обеспечивают надежное крепление к трубопроводам.

• Преимущества: Подходит для больших размеров и приложений с высоким давлением; легкое снятие для обслуживания.

• Стандарты: ANSI/ASME B16.5, DIN EN 1092-1.

2. Резьбовые соединения

• Описание: Резьбовые соединения: NPT (национальная трубная резьба) или BSP (британский стандарт для труб).

• Преимущества: Компактный, экономичный, идеально подходит для небольших трубопроводов; простой монтаж без фланцев.

• Стандарты: ASME B1.20.1, ISO 7-1.

3. Сварные соединения

• Описание: Крышка или конец приварены непосредственно к трубопроводу.

• Преимущества: Постоянный и герметичный; идеально подходит для работы при высоком давлении или высокой температуре.

• Стандарты: ASME B31.1, ASME B31.3.

4. Муфтовые сварные соединения

• Описание: Труба вставлена ​​в раструб на конце фильтра и приварена угловым швом.

• Преимущества: Прочный и надежный для трубопроводов малого и среднего размера; минимизирует риск утечки.

• Стандарты: ASME B16.11.

Преимущества стандартизации

• Упрощенное обслуживание: стандартные размеры и соединения позволяют легко заменять и дооснащать.

• Сокращение времени простоя: стандартизированные сетчатые фильтры можно быстро найти и установить.

• Экономическая эффективность: сводит к минимуму потребность в компонентах, изготовленных по индивидуальному заказу.

• Соответствие: соответствует отраслевым нормам и правилам безопасности.

Рекомендации по выбору стандартных фильтров

При выборе стандартизированного сетчатого фильтра учитывайте:

1. Размер трубопровода: соблюдайте номинальный диаметр, чтобы обеспечить надлежащий расход и минимальный перепад давления.

2. Номинальное давление: Убедитесь, что фильтр выдерживает рабочее давление системы.

3. Тип соединения: выберите фланцевое, резьбовое или сварное в зависимости от компоновки системы и требований к техническому обслуживанию.

4. Совместимость материалов: Убедитесь, что материалы корпуса фильтра и экрана совместимы с технологической средой.

5. Требования к фильтрации: выберите размер сетки или перфорации в зависимости от типа мусора и защиты оборудования, расположенного ниже по потоку.

Заключение

Стандартизация размеров сетчатых фильтров и соединений необходима для промышленных трубопроводных систем. Придерживаясь международно признанных стандартов, инженеры могут обеспечить надежную работу, простоту обслуживания и экономичную эксплуатацию. Фланцевые, резьбовые, сварные и раструбные соединения в сочетании с сетчатыми фильтрами соответствующего размера обеспечивают универсальность и совместимость в различных отраслях промышленности. Стандартизация упрощает проектирование, повышает эффективность системы и обеспечивает долгосрочную эксплуатационную надежность.
