Выбор правильного типа сетчатого фильтра для промышленного применения под высоким давлением

Фильтры являются важнейшими компонентами промышленных трубопроводных систем, предназначенными для удаления мусора, защиты последующего оборудования и обеспечения бесперебойной работы технологического процесса. В приложениях с высоким давлением — распространенных в нефтегазовой, нефтехимической, энергетической и морских системах — выбор соответствующего типа сетчатого фильтра имеет важное значение для поддержания целостности системы, снижения затрат на техническое обслуживание и повышения безопасности.

Почему выбор сетчатого фильтра имеет значение

Системы высокого давления создают уникальные проблемы, в том числе:

• Интенсивная скорость жидкости и турбулентность

• Высокий перепад давления на фильтрующих устройствах

• Абразивные и коррозийные среды

• Риск повреждения оборудования, если мусор не фильтруется.

Выбор неправильного типа фильтра может привести к:

• Чрезмерное падение давления

• Частое обслуживание и простои

• Преждевременный выход из строя насосов, клапанов и другого оборудования

Распространенные типы сетчатых фильтров для применений с высоким давлением

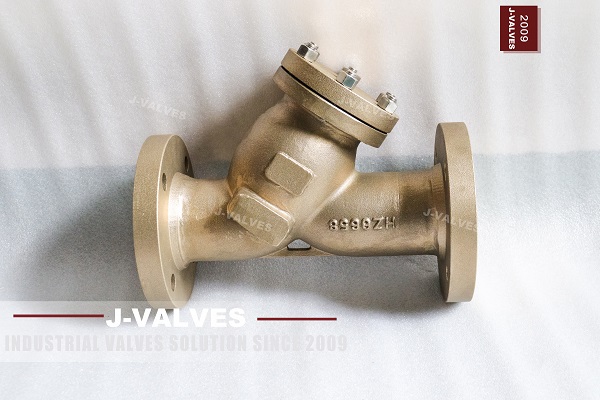

1. Y-образные фильтры

Y-образные фильтры названы в честь своей Y-образной конструкции, которая направляет поток через сетку или перфорированное сито.

Преимущества для систем высокого давления:

• Компактный дизайн, подходящий для встроенной установки

• Работает со средами высокого давления и высокой температуры.

• Легко чистить или заменять экраны

• Обеспечивает надежную защиту клапанов, насосов и счетчиков.

Соображения:

• Не идеален для очень больших трубопроводов из-за проблем с падением давления.

• Выбор сетки сита должен соответствовать размеру мусора и скорости потока.

2. Корзинные сетчатые фильтры

Корзинчатые фильтры представляют собой цилиндрическую или прямоугольную корзину, которая собирает мусор при прохождении жидкости.

Преимущества для систем высокого давления:

• Большая способность удерживать мусор, что снижает частоту технического обслуживания.

• Подходит для трубопроводов с высоким расходом и высоким давлением.

• Возможна установка как в горизонтальной, так и в вертикальной конфигурации.

Соображения:

• Большая занимаемая площадь по сравнению с Y-образными фильтрами

• Требуется периодическая очистка корзины для предотвращения повышения давления.

3. Дуплексные фильтры

Дуплексные фильтры содержат две параллельные камеры, позволяющие потоку проходить через одну камеру во время очистки другой.

Преимущества для систем высокого давления:

• Непрерывная работа без отключения системы

• Возможность работы под высоким давлением

• Снижает время простоя и риск технического обслуживания

Соображения:

• Более сложная и более высокая первоначальная стоимость.

• Требуется место для установки и механизма переключения

4. Т-образные фильтры и другие специализированные конструкции.

В конкретных системах с высоким давлением или высокой температурой для оптимизации потока и удаления мусора можно использовать специально разработанные Т-образные фильтры, сетчатые фильтры с клиновой проволокой или сетчатые фильтры с клиновой корзиной.

Выбор материала для фильтров высокого давления

Выбор материала имеет решающее значение для выдерживания высокого давления, температуры и агрессивных сред.

Общие материалы:

• Углеродистая сталь (умеренное давление, общее обслуживание)

• Нержавеющая сталь (коррозионная стойкость, давление от умеренного до высокого)

• Дуплексная нержавеющая сталь (высокое давление, агрессивные среды)

• Никель-алюминиевая бронза (морская или морская вода)

Падение давления и соображения расхода

Системы высокого давления чувствительны к сопротивлению потоку. Чтобы минимизировать падение давления:

• Выберите подходящий размер сетчатого фильтра или размера перфорации.

• Используйте корзинчатые фильтры для большего объема мусора.

• Рассмотрите возможность оптимизации пути потока с помощью Y-образных или Т-образных фильтров.

Рекомендации по установке

• Установите сетчатые фильтры перед критически важным оборудованием (насосами, клапанами, счетчиками).

• Обеспечьте правильное направление потока

• Обеспечьте байпасную или дуплексную конфигурацию для непрерывной работы.

• Включите манометры для контроля перепада давления на сетчатом фильтре.

Заключение

Выбор правильного типа сетчатого фильтра имеет решающее значение для промышленного применения под высоким давлением. Y-образные, корзинчатые, двойные фильтры и специализированные конструкции обладают уникальными преимуществами в зависимости от скорости потока, нагрузки на мусор и эксплуатационных требований. Правильный выбор материала, размера сетки и методов установки еще больше повышают надежность системы, сокращают время простоев и защищают дорогостоящее оборудование, расположенное далее по технологической цепочке.

Тщательно оценивая состояние системы и эксплуатационные потребности, инженеры могут выбрать наиболее подходящий тип фильтра , обеспечивающий эффективную фильтрацию, долгосрочную надежность и оптимальную производительность в сложных промышленных условиях с высоким давлением.
