Фильтр с фланцевым соединением: структурный анализ промышленных систем

Фильтры являются важнейшими компонентами промышленных трубопроводных систем, служащими для удаления мусора и частиц из жидкостей и защиты насосов, клапанов и оборудования, расположенного ниже по потоку. Среди различных типов соединений широко используются сетчатые фильтры с фланцевым соединением из-за их простоты установки, обслуживания и надежной герметизации . Понимание их структурной конструкции необходимо инженерам и проектировщикам систем для оптимизации производительности и надежности.

1. Обзор сетчатых фильтров с фланцевым соединением

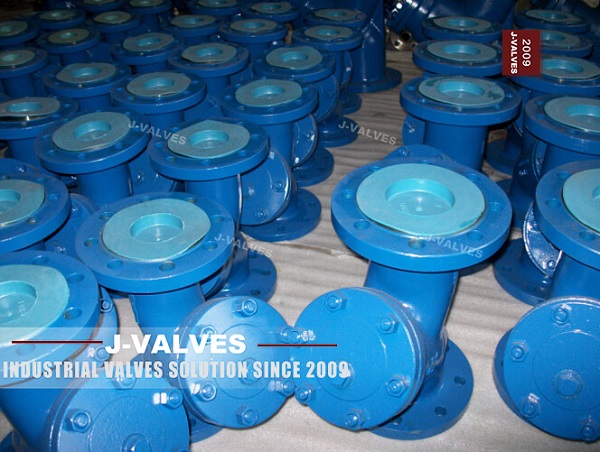

Фильтры с фланцевым соединением имеют фланцы с болтовым креплением на обоих концах корпуса клапана, что позволяет подключать их непосредственно к трубопроводу. Эта конструкция соответствует международным стандартам, таким как ANSI/ASME B16.5 , что обеспечивает совместимость с широким спектром трубопроводных систем. Фланцевая конфигурация обеспечивает структурную жесткость, герметичность и удобный доступ для обслуживания..

Ключевые структурные элементы:

• Корпус клапана: Основная граница давления, в которой находится корзина фильтра. Обычно изготавливаются из литой стали, нержавеющей стали или легированной стали, чтобы выдерживать промышленное давление и температуру.

• Фланцы: Фланцы с выступающей или плоской поверхностью позволяют осуществлять болтовые соединения с концами трубопровода, обеспечивая механическую стабильность и герметичное уплотнение..

• Фильтрующая корзина: Фильтрующий элемент удаляет мусор из потока жидкости. Может быть съемным для обслуживания.

• Крышка: закрывает корзину фильтра и крепится к корпусу болтами. Обеспечивает легкий доступ для чистки или замены..

• Прокладка: Обеспечивает герметичное уплотнение между корпусом и крышкой, предотвращая утечку жидкости под высоким давлением.

2. Структурные особенности и анализ

2.1 Работа с давлением

Сетчатые фильтры с фланцевым соединением предназначены для работы с жидкостями от умеренного до высокого давления . Толщина фланца и корпуса рассчитывается исходя из:

• Рабочее давление

• Плотность и вязкость жидкости

• Тепловое расширение и сжатие

Хорошо спроектированное фланцевое соединение обеспечивает равномерное распределение нагрузки и снижает риск утечек или разрушения конструкции.

2.2 Динамика потока

Внутренняя конструкция корпуса фильтра обеспечивает плавный поток через корзину , сводя к минимуму турбулентность и падение давления. Структурный анализ учитывает:

• Скорость и характер потока

• Возможность эрозии или кавитации.

• Выравнивание корзины для поддержания постоянной эффективности фильтрации.

2.3 Рекомендации по техническому обслуживанию

Фланцевые сетчатые фильтры позволяют быстро снять крышку и сетчатую корзину без разборки трубопровода. Элементы конструкции рассчитаны на многократные циклы технического обслуживания, имеют усиленные отверстия для болтов, посадочные поверхности прокладок и усиление корпуса для предотвращения деформации.

3. Преимущества сетчатых фильтров с фланцевым соединением

1. Легкость установки и снятия: конструкция фланца с болтовым соединением упрощает подключение и обслуживание.

2. Высокая структурная целостность: фланцы обеспечивают жесткость для работы в условиях высокого давления..

3. Универсальность: может использоваться при горизонтальной или вертикальной прокладке трубопроводов.

4. Предотвращение утечек: правильный выбор прокладки и выравнивание фланцев обеспечивают герметичное уплотнение при различных давлениях..

5. Долговечность: Подходит для длительной эксплуатации в промышленных жидкостных системах, включая водоподготовку, химические заводы и нефте- и газопроводы.

4. Приложения

Фильтры с фланцевым соединением широко используются в различных отраслях промышленности:

• Химическая обработка: Фильтрация агрессивных или содержащих твердые частицы жидкостей.

• Нефтегазопроводы: Защита насосов и компрессоров от мусора.

• Производство электроэнергии: паровые и водяные системы, требующие частого обслуживания.

• Водоочистные сооружения: эффективное удаление мусора и легкий доступ для обслуживания.

5. Заключение

Конструктивная конструкция сетчатых фильтров с фланцевым соединением сочетает в себе надежность, простоту обслуживания и эффективность потока жидкости . Ключевые элементы, такие как корпус клапана, фланцы, сетчатый фильтр, крышка и прокладка, спроектированы так, чтобы выдерживать промышленное давление, обеспечивая при этом надежную фильтрацию. Правильный структурный анализ обеспечивает долгосрочную надежность, предотвращение утечек и эксплуатационную эффективность , что делает фланцевые фильтры краеугольным камнем систем промышленных жидкостей.
