Фильтры являются жизненно важными компонентами промышленных жидкостных систем, защищая насосы, клапаны и другое оборудование от мусора и твердых частиц. Выбор правильного типа соединения сетчатых фильтров — фланцевого или сварного — оказывает существенное влияние на долгосрочную надежность, эффективность технического обслуживания и производительность системы. В этой статье рассматриваются структурные различия, преимущества, ограничения и долгосрочные соображения по поводу фланцевых и сварных фильтров, которые помогут инженерам и проектировщикам систем принимать обоснованные решения.

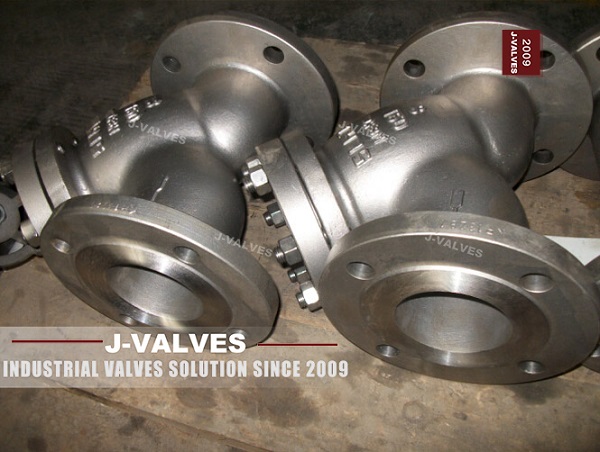

Фланцевые сетчатые фильтры имеют фланцы с болтовым креплением на каждом конце , что позволяет прикреплять их непосредственно к соответствующим фланцам трубопровода. Они широко используются в системах среднего и высокого давления , где простота установки и обслуживания является приоритетом. Фланцевые сетчатые фильтры обычно соответствуют таким стандартам, как ANSI/ASME B16.5 , что обеспечивает совместимость с промышленными трубопроводами.
Сварные сетчатые фильтры , также известные как сетчатые фильтры с приварной сваркой встык или с раструбной сваркой , постоянно крепятся к трубопроводу с помощью сварки. Этот тип соединения обычно применяется в системах с высоким давлением, высокой температурой или опасными жидкостями , где предотвращение утечек и структурная целостность имеют решающее значение.
Особенность | Фланцевой ситечко | Сварной сетчатый фильтр |
|---|---|---|
Метод соединения | Болтовой фланец | Постоянный сварной шов |
Гибкость установки | Легко устанавливается и снимается | Требует сварки; менее гибкий |
Обслуживание | Может быть удален без модификации трубопровода. | Трудно удалить; необходима резка и повторная сварка |
Обработка давления | От умеренного до высокого | Очень высокий, подходит для экстремальных давлений |
Потенциал утечки | Выше, если прокладка изнашивается | Очень низкий уровень благодаря непрерывному сварному шву |
След | Требуется место для болтов | Компактная конструкция, без зазора под болты |
Простота обслуживания : можно быстро снять для очистки или осмотра, не повреждая трубопровод.
Гибкость : Идеально подходит для систем, где фильтры необходимо заменить или переместить.
Стандартизированный : Совместим с распространенными размерами и стандартами фланцев.
Высокая надежность : постоянная сварка исключает потенциальные точки утечки.
Компактная установка : требуется минимальное пространство, поскольку не требуется зазор для болтов.
Высокое давление и температура : идеально подходят для суровых условий, в которых фланцевые прокладки могут выйти из строя.
Возможность утечки : Прокладки со временем могут разрушаться, особенно при высоких температурах или в агрессивных условиях.
Увеличенная занимаемая площадь : требуется место для фланцевых болтов и доступ для обслуживания.
Необходим периодический осмотр : чтобы убедиться, что болты затянуты, а прокладки целы.
Сложное обслуживание : при снятии требуется резка и повторная сварка, что увеличивает время простоя.
Менее гибкий : после установки перемещение или замена представляют собой сложную задачу.
Более высокие первоначальные усилия по установке : требуется квалифицированная сварка и проверка.
При оценке долгосрочной надежности учитывайте следующие факторы:
Рабочее давление и температура : Сварные сетчатые фильтры превосходно работают в экстремальных условиях; фланцевые фильтры достаточны для умеренных систем.
Частота технического обслуживания : Фланцевые фильтры лучше подходят для систем, требующих регулярной очистки.
Коррозионные или опасные жидкости : Сварные сетчатые фильтры минимизируют риск утечек и повышают безопасность.
Время простоя системы : фланцевые фильтры сокращают время простоя благодаря простоте снятия и замены.
Затраты на установку . Фланцевые фильтры имеют меньшую сложность первоначальной установки, в то время как сварные фильтры могут потребовать более высоких первоначальных затрат на рабочую силу, но обеспечивают долгосрочную структурную целостность.
Водоочистные сооружения : для поддержания эффективности потока необходима регулярная очистка.
Системы отопления, вентиляции и кондиционирования воздуха : умеренное давление и доступность являются ключевыми факторами.
Технологические трубопроводы в пищевой и фармацевтической промышленности : соблюдение гигиены и доступ для технического обслуживания имеют важное значение.
Нефтегазопроводы : Высокое давление и суровые условия окружающей среды требуют герметичных соединений.
Химические заводы : Опасные жидкости требуют максимальной целостности уплотнений.
Паровые и высокотемпературные системы : Сварные соединения сохраняют целостность при термических нагрузках.
Как фланцевые, так и приварные сетчатые фильтры обладают уникальными преимуществами в зависимости от условий эксплуатации. Фланцевые сетчатые фильтры обеспечивают простоту обслуживания и гибкость установки, что делает их идеальными для систем среднего давления с частой очисткой. Сварные сетчатые фильтры , с другой стороны, обеспечивают превосходную долговременную надежность при работе с высокими давлениями, высокими температурами или опасными жидкостями, сводя к минимуму риск утечек и обеспечивая структурную целостность. Правильный выбор типа соединения сетчатого фильтра имеет решающее значение для эффективности, безопасности и срока службы системы.
