NACE MR0175 Сертификация обслуживания кислых продуктов | Как шаровые краны с цапфой могут противостоять водородному охрупчиванию при добыче высокосернистого газа?

I. Введение

При добыче, сборе и переработке высокосернистого газа клапаны часто подвергаются воздействию H2S, высокого давления, хлоридов и влажной среды. В этих условиях водородное охрупчивание и сульфидное растрескивание под напряжением становятся основными рисками отказа. NACE MR0175 / ISO 15156 — это международный стандарт, ориентированный на выбор металлических материалов для H2S-содержащих нефтегазовых сред, с вниманием к сульфидному растрескиванию под напряжением (SSC), водородному растрескиванию (HIC) и ступенчатому растрескиванию.

II. Что такое сертификация обслуживания кислых продуктов NACE MR0175?

NACE MR0175 обычно упоминается вместе с ISO 15156. Это не просто маркировка материала. Это основа для выбора металлических материалов, которые более устойчивы к растрескиванию в определенных средах с H2S. Целью является снижение риска охрупчивания, растрескивания и преждевременного выхода из строя, вызванных попаданием водорода в металлическую конструкцию.

Для шарового крана, установленного на цапфе , это означает, что сертификация касается не только того, можно ли использовать материал, но и того, подходят ли вся конструкция клапана, твердость, термообработка, качество сварки, состояние поверхности и процесс проверки для эксплуатации в кислых средах.

III. Почему происходит водородное охрупчивание?

При работе с высокосернистым газом H2S способствует образованию и абсорбции водорода сталью. Как только водород попадает в металл, пластичность падает, и трещины могут возникать и легче распространяться. Высокая прочность, высокая местная твердость, концентрация напряжений, дефекты и неправильные методы сварки увеличивают вероятность отказа.

Типичные зоны риска в шаровом кране, установленном на цапфе, включают:

• Детали корпуса и крышки, находящиеся под давлением

• Зоны контакта шара и седла

• Пути нагрузки, связанные со штоком, втулкой и цапфой

• Сварить зоны термического влияния

• Локализованные зоны повышенной твердости и дефекты поверхности

IV. Как шаровые краны с цапфой противостоят водородному охрупчиванию?

1) Начните с подходящего материала

Шаровой кран, монтируемый на цапфе для эксплуатации в кислых средах , обычно использует систему материалов, выбранную специально для воздействия H2S, например, углеродистую сталь, низколегированную сталь, нержавеющую сталь или сплавы на основе никеля, в зависимости от условий эксплуатации. Ключевым моментом является не только название сплава, но и состав, микроструктура, термическая обработка и фактическая твердость.

2) строго контролировать твердость

Чрезмерная местная твердость является одним из наиболее распространенных рисков возникновения трещин при эксплуатации в кислых средах. Детали, находящиеся под давлением, штоки, сварные швы и зоны термического влияния должны контролироваться в пределах допустимых пределов твердости, чтобы уменьшить хрупкость и повысить ударную вязкость.

3) Оптимизация конструкции уплотнения.

В условиях эксплуатации в кислых средах система уплотнений должна противостоять коррозии, избегая при этом местных повреждений, вызванных трением, дисбалансом нагрузки и экструзией. Правильный предварительный натяг седла, прецизионная обработка шариков, упругая компенсация и конструкция с низким коэффициентом трения помогают снизить концентрацию напряжений.

4) Улучшить защиту поверхности

Технология поверхности помогает клапану противостоять постоянному воздействию агрессивных сред. Общие подходы включают в себя:

• Антикоррозийные покрытия на ответственных участках.

• Тонкая обработка поверхности для уменьшения дефектов

• Наплавка или коррозионностойкое покрытие, где это необходимо.

5) Укрепить производство и контроль.

Реальные эксплуатационные характеристики во многом определяются во время производства и проверки. Ключевые элементы управления включают в себя:

• Отслеживаемость материалов

• Проверка химического состава

• Проверка твердости

• Неразрушающий контроль

• Проверка давления и герметичности седла

• Квалификация кисло-сервисного обслуживания, где требуется

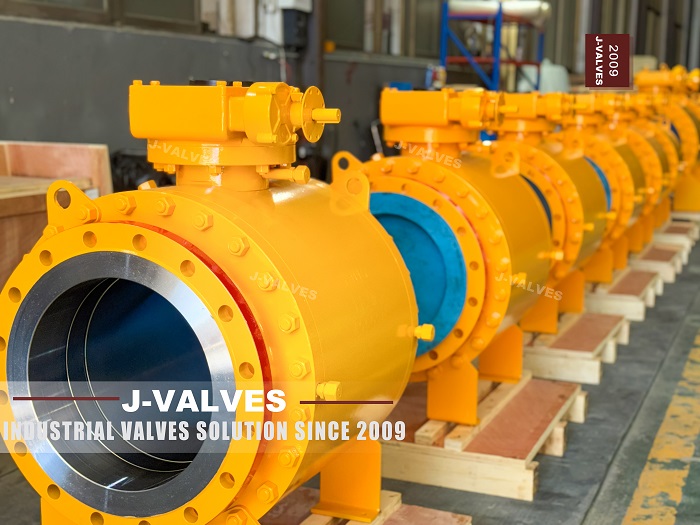

V. Почему шаровые краны, монтируемые на цапфе, являются хорошим выбором для высокосернистого газа

По сравнению с клапанами общего назначения, шаровые краны, установленные на цапфе, обеспечивают лучшую стабильность в условиях высокого давления, большого диаметра, частого цикла и высокого риска. Шар поддерживается более равномерно, рабочий крутящий момент более контролируем, а система уплотнений может быть спроектирована для работы с высоким перепадом давления и кислыми средами.

В сочетании с выбором материала NACE MR0175, контролем твердости и требованиями к проверке долгосрочная надежность клапана может быть значительно улучшена.

VI. Что следует проверить покупателю перед покупкой?

Сосредоточьтесь на следующем:

• Четкое заявление о применимости NACE MR0175/ISO 15156.

• Содержит ли служебная среда H2S

• Максимальное рабочее давление и температура

• Комбинация материалов корпуса, штока, седла и шара

• Требования к контролю твердости

• Наличие сертификатов материалов, отчетов об инспекциях и протоколов испытаний.

• Поддержка индивидуальной настройки для конкретного проекта

Для нефтегазовых проектов наиболее надежное решение определяется не только сертификацией, но и сочетанием характеристик материалов, процессов, проверок и опыта реализации проекта.

VII. Типичные применения

Шаровые краны с цапфой для эксплуатации в кислых средах обычно используются в:

• Устьевые скважины высокосернистого газа

• Станции сбора и обработки

• Трубопроводы кислого газа

• Системы нефтепереработки, работающие с серосодержащими средами

• Установки сепарации и дозирования высокого давления

Эти области применения сталкиваются с одной и той же проблемой: высоким давлением, сильным риском коррозии и высокими затратами из-за простоев.

VIII. Часто задаваемые вопросы

Вопрос 1: Означает ли NACE MR0175, что клапан никогда не подвергнется коррозии?

Нет. Это стандарт выбора материала и устойчивости к растрескиванию для сред H2S, а не гарантия защиты от любой коррозии.

Вопрос 2: Почему шаровые краны, установленные на цапфе, лучше подходят для работы с кислой средой под высоким давлением?

Поскольку их путь нагрузки более стабилен, их конструкция уплотнений лучше подходит для высокого перепада давления, а их общая надежность повышается при использовании материалов, предназначенных для эксплуатации в кислых средах, и средств контроля твердости.

В3: Достаточно ли одного качества материала?

Нет. Термическая обработка, твердость, качество сварки, состояние поверхности и протоколы проверок одинаково важны.
